星形带螺杆手拧夹紧旋钮结构设计

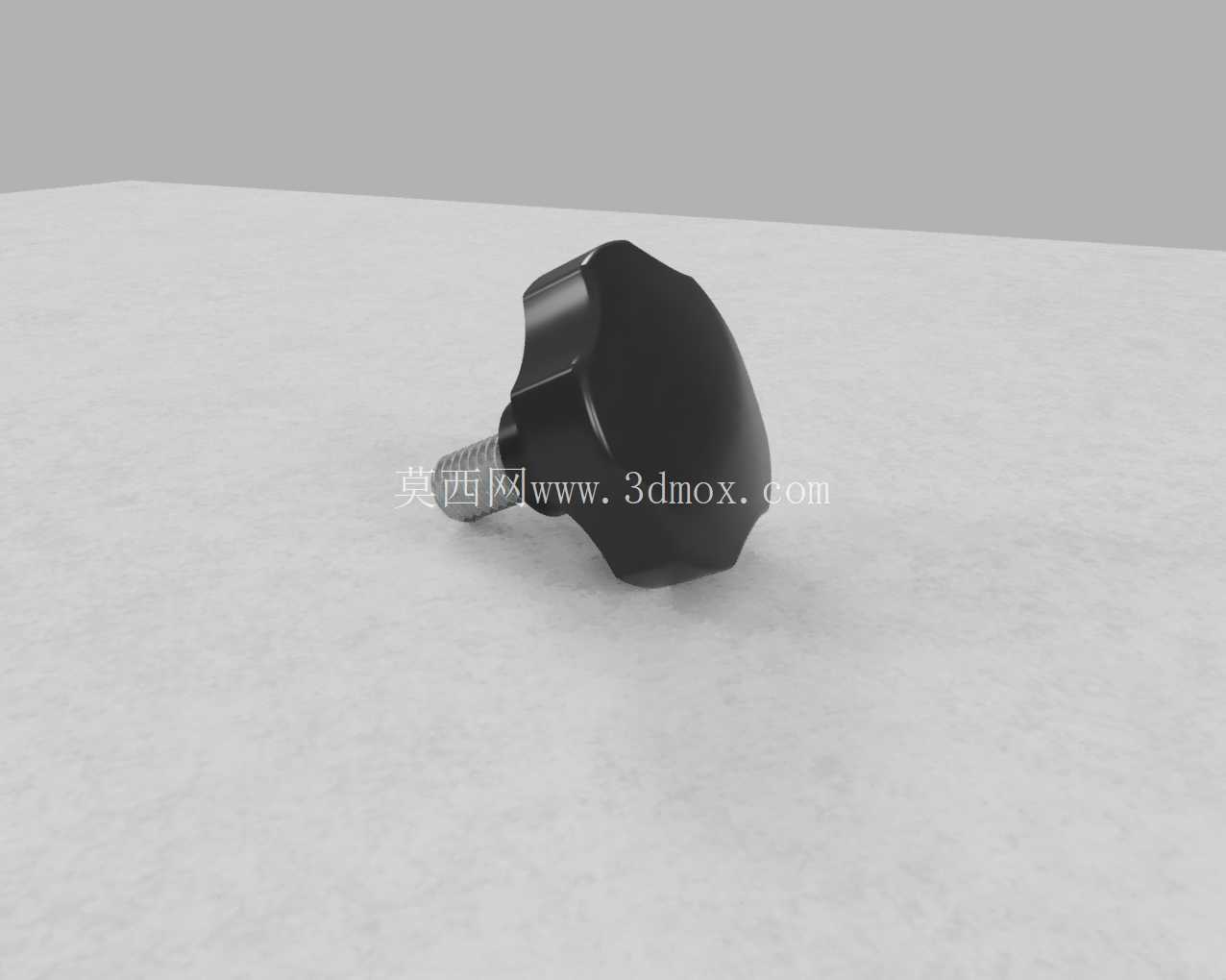

　　在各类工装夹具、检测治具、小型实验设备、非标自动化设备的手动调节工位上，这类带螺杆的星形夹紧旋钮是出镜率极高的操作件，相比需要借助扳手拧紧的外六角、内六角紧固件，它不需要额外辅助工具，操作人员徒手就能完成锁紧与松脱动作，在需要频繁拆装、快速调节夹持位置的场景下，能大幅降低操作耗时，减少工位上工具遗失、错拿的管理成本。从结构设计逻辑来看，这款旋钮的头部采用多瓣星形外轮廓，并非为了外观装饰，而是充分考虑徒手操作时的人机工程：每一个凸起的瓣边都能和指腹形成稳定的受力接触面，增大旋转时的静摩擦力，即便是手上沾有少量切削液、灰尘的车间操作环境，也不容易出现打滑脱手的情况；头部边缘做了均匀的圆角过渡，没有尖锐的棱角，长时间拧动操作也不会硌伤手掌，符合工业操作件的安全设计要求。

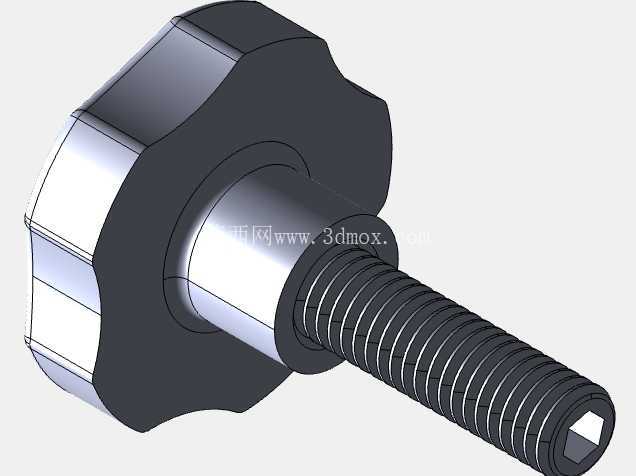

　　旋钮头部和螺杆采用一体式嵌装结构，螺杆部分为标准外螺纹，和常见的公制内螺纹安装孔直接适配，不需要额外加工转接结构，安装时直接将螺杆旋入对应基体的螺纹孔即可，头部下端面和被夹紧件接触的区域为平整环形面，锁紧时压力能均匀分布在接触面上，不会因为局部压强过大刮伤被夹持工件的表面，针对非金属件、表面处理后的钣金件夹持场景，也能避免压痕损伤。从安装边界来看，这类旋钮的头部直径控制在徒手抓握的舒适区间，不会因为尺寸过大占用过多安装空间，在排布密集的调节工位上，相邻旋钮之间预留足够的操作间隙，不会出现操作时互相干涉的问题；螺杆长度可根据实际夹持厚度选配，模型中预留了参数化调整接口，设计人员可以根据自身项目的夹持行程需求，直接修改螺杆长度、螺纹规格、头部直径等核心参数，不需要重新从头建模，能大幅缩短结构设计阶段的标准件选型建模周期。

　　在实际设备应用中，这类旋钮常被用在工装的快速压板锁紧、设备防护门的手动固定、检测仪器的位置调节锁紧、流水线工位的导向件位置固定等场景，相比快拆式的锁扣结构，它的夹紧力可以通过拧动的圈数灵活控制，针对不同壁厚、不同材质的被夹紧件，都能调整到合适的锁紧力度，既不会因为夹装力过大导致薄壁件变形，也不会因为锁紧力不足出现工位偏移、松脱的问题。设计过程中需要重点关注头部和螺杆的连接强度，常规工况下采用头部注塑包胶嵌装金属螺杆的结构，既能保证头部的握持手感，降低冬季操作时的冰凉触感，也能保证螺纹部分的连接强度，承受反复拧动的载荷不会出现头部和螺杆滑脱的问题；针对需要耐腐蚀的食品设备、户外检测设备场景，也可以将整体材质更换为304不锈钢，通过一体车削加工成型，满足耐腐蚀、易清洁的使用要求。

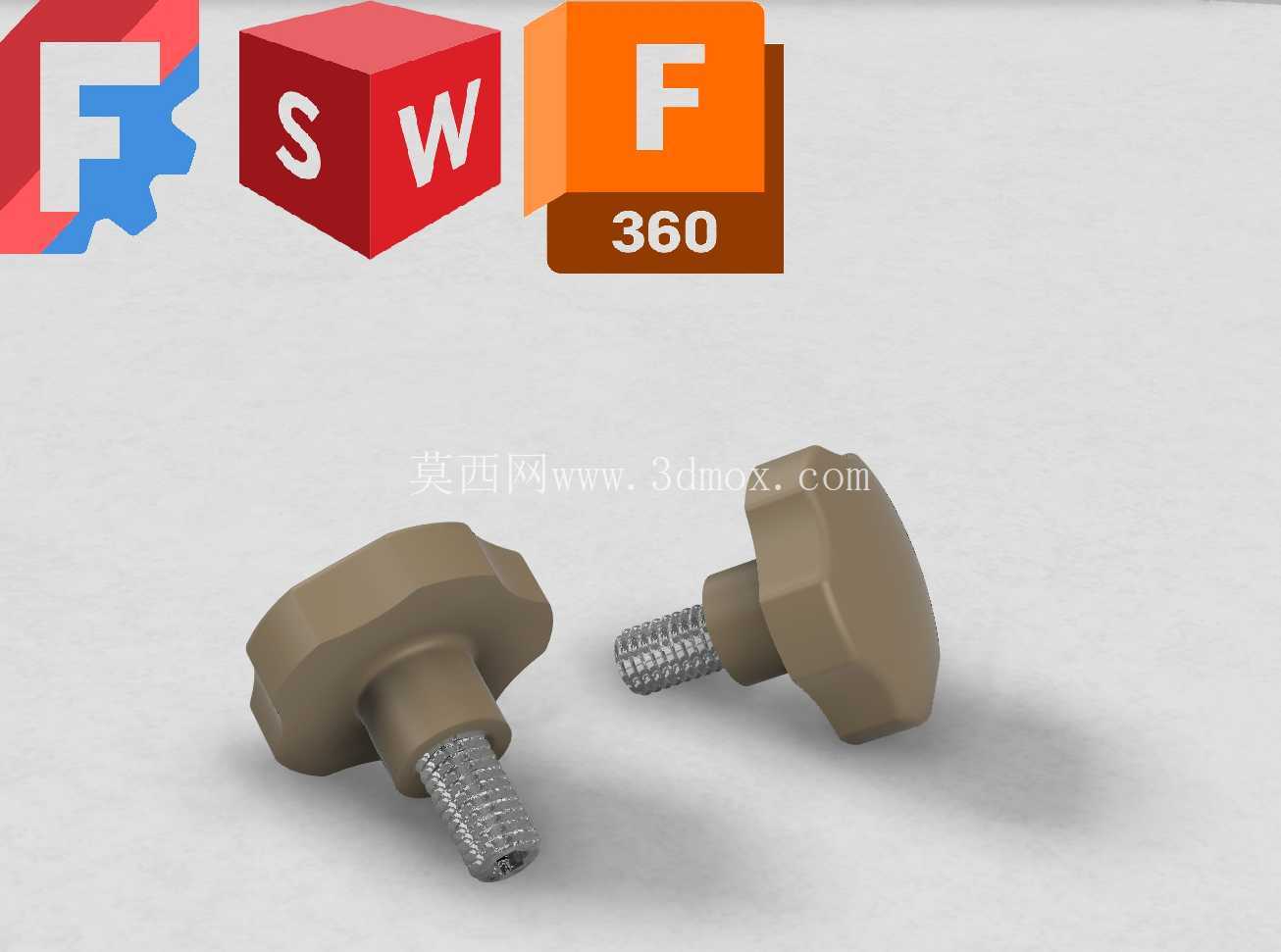

　　在三维建模阶段，需要重点还原星形头部的曲面过渡，保证每一个瓣的轮廓均匀对称，旋转时的动平衡表现更好，不会因为轮廓不对称导致拧动时出现卡顿、受力不均的问题；头部下端的接触平面要保证和螺杆轴线的垂直度，锁紧时才能让接触面完全贴合，避免出现偏载导致的夹紧力不足、螺纹偏磨的问题。很多刚入行的结构设计人员在选手拧旋钮时，往往只关注螺纹规格是否匹配，忽略了头部直径和操作空间的匹配性，比如在狭小的设备内腔调节位置，选了过大直径的旋钮，会导致手伸进去之后没有足够的旋转空间，根本没法发力拧紧，还有的场景下需要频繁快速松脱，选了头部纹路过浅的旋钮，手上有油的时候根本拧不动，这款星形旋钮的瓣状结构刚好能解决这类问题，凸起的瓣边能给手指提供足够的施力点，哪怕是小幅度的拧动，也能传递足够的扭矩。另外在安装布局时，要注意旋钮旋紧后的最终位置，避免头部和周边的管线、结构件出现运动干涉，尤其是带滑动调节的工位，要核算整个行程范围内，旋钮在任意锁紧位置都不会和周边零件发生碰撞，预留至少3mm以上的安全间隙，避免设备运行过程中出现剐蹭、卡滞。这类标准操作件的三维模型参数化设计，能让设计人员在选型时直接调用，快速匹配自身项目的尺寸需求，不用反复测绘建模，也能避免因为建模尺寸误差导致的安装干涉问题，在出工程图的时候也能直接导出对应的尺寸标注，和采购件的规格参数一一对应，减少加工、采购环节的信息偏差。
