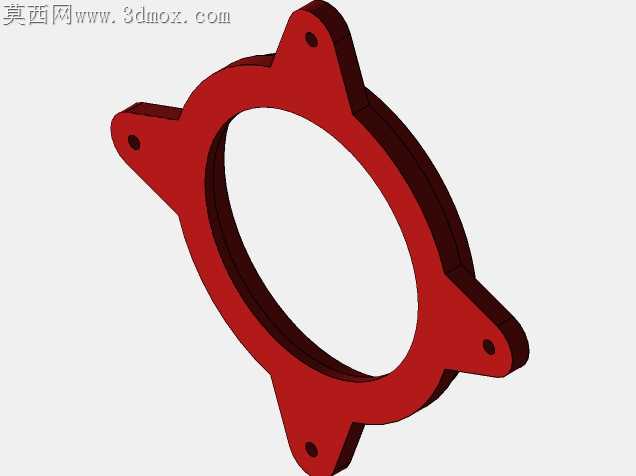

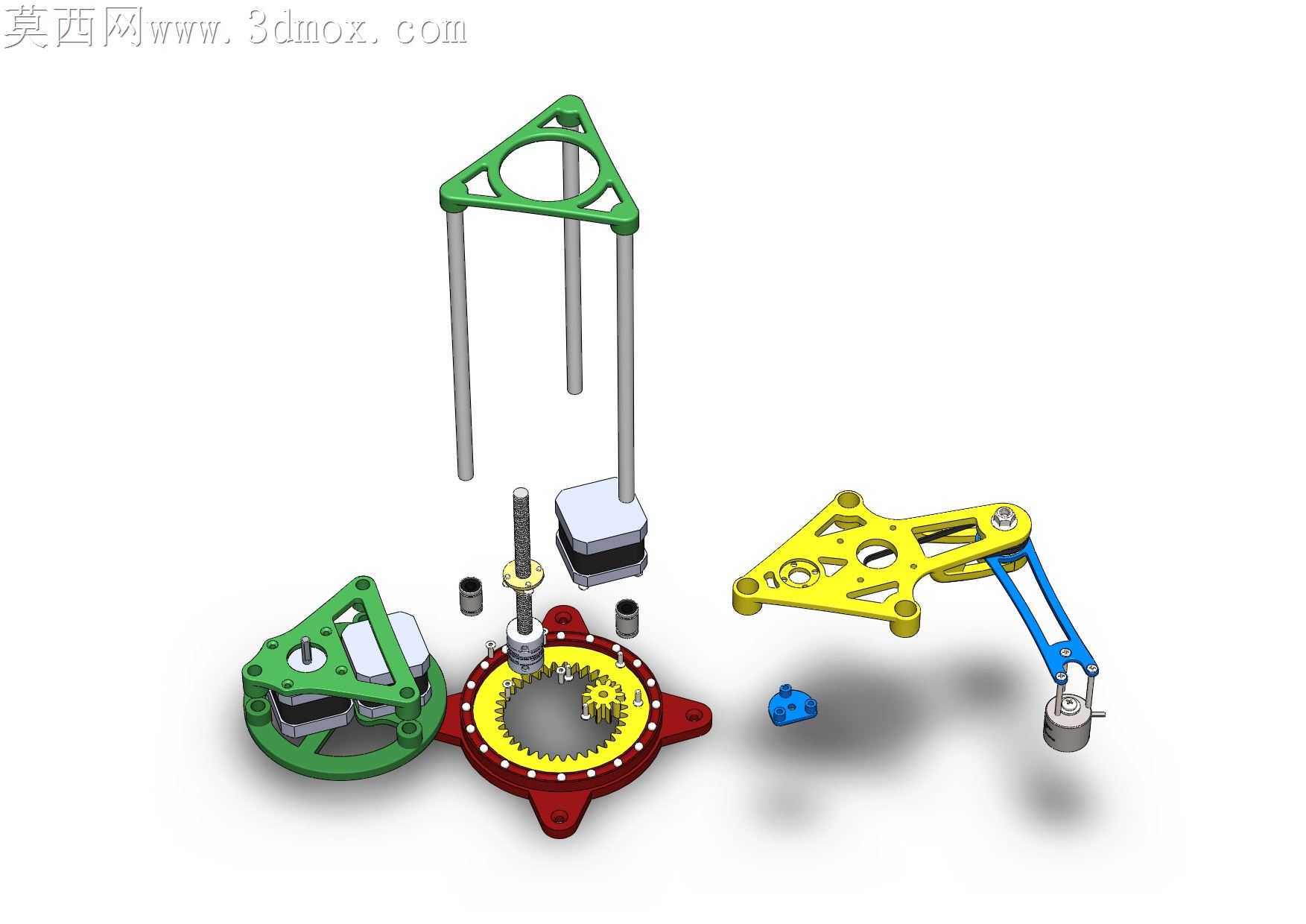

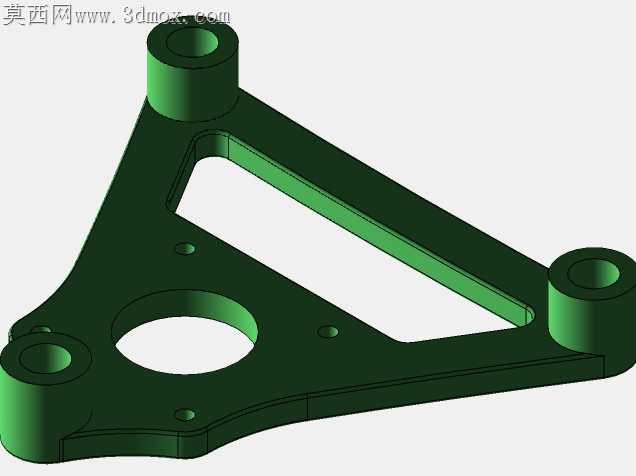

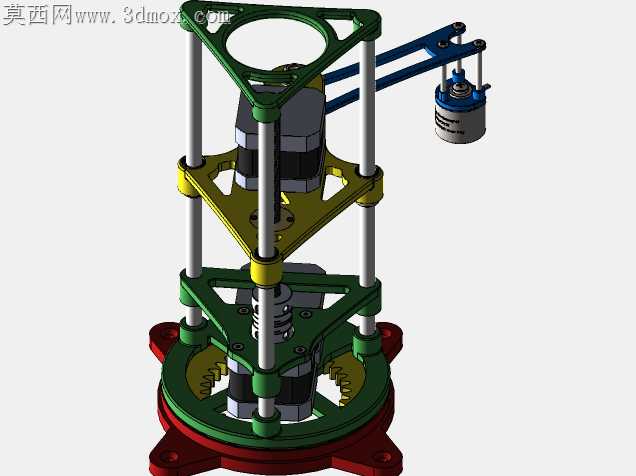

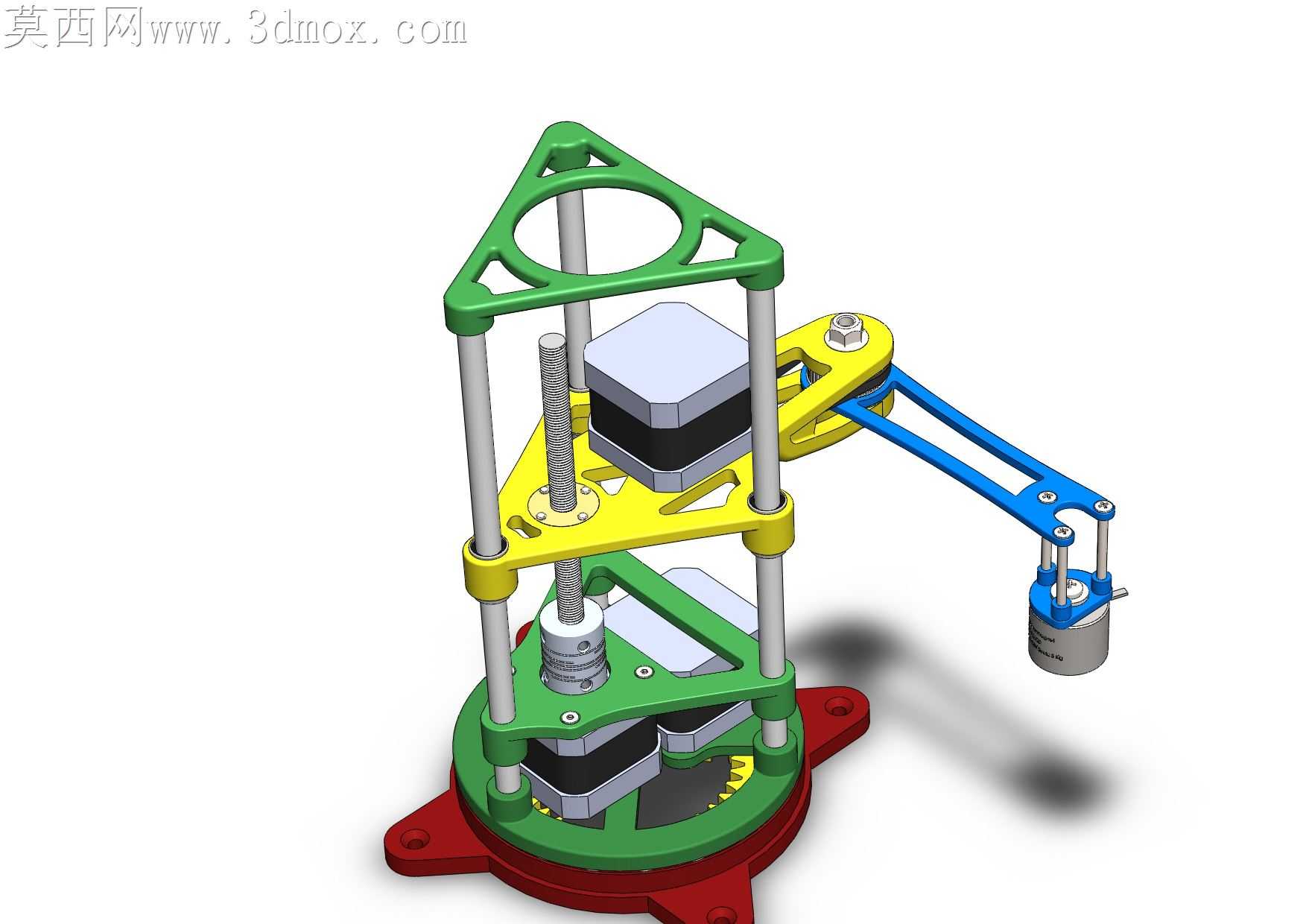

桌面级轻载机械手落地时最常遇到的问题,是定制结构件开模成本高、小批量试制周期长,常规金属切削加工的薄壁框架件容易出现装夹变形,直接影响臂体回转精度。这款斯卡拉机械臂在结构设计阶段就针对性适配3D打印加工特性,将顶部三角承载架、中层回转支撑座、底部固定法兰这些形态复杂、带镂空减重结构的部件,全部设计为适合FDM打印的壁厚参数,所有加强筋走向顺着打印层叠方向排布,避免横向悬空结构带来的支撑残留、层间剥离风险,打印完成后仅需简单去除支撑毛刺就能直接投入装配,不需要二次铣削校准安装面。

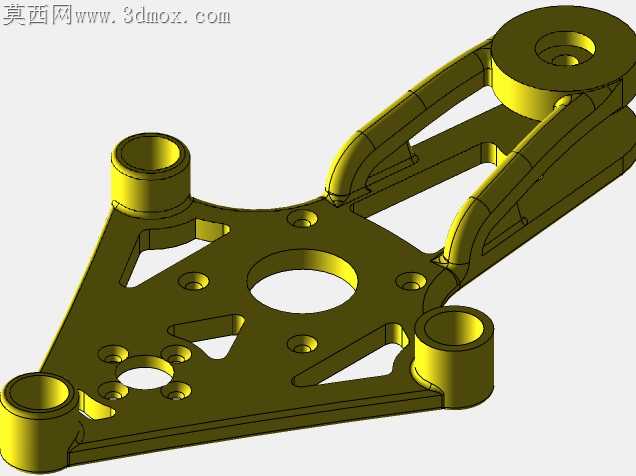

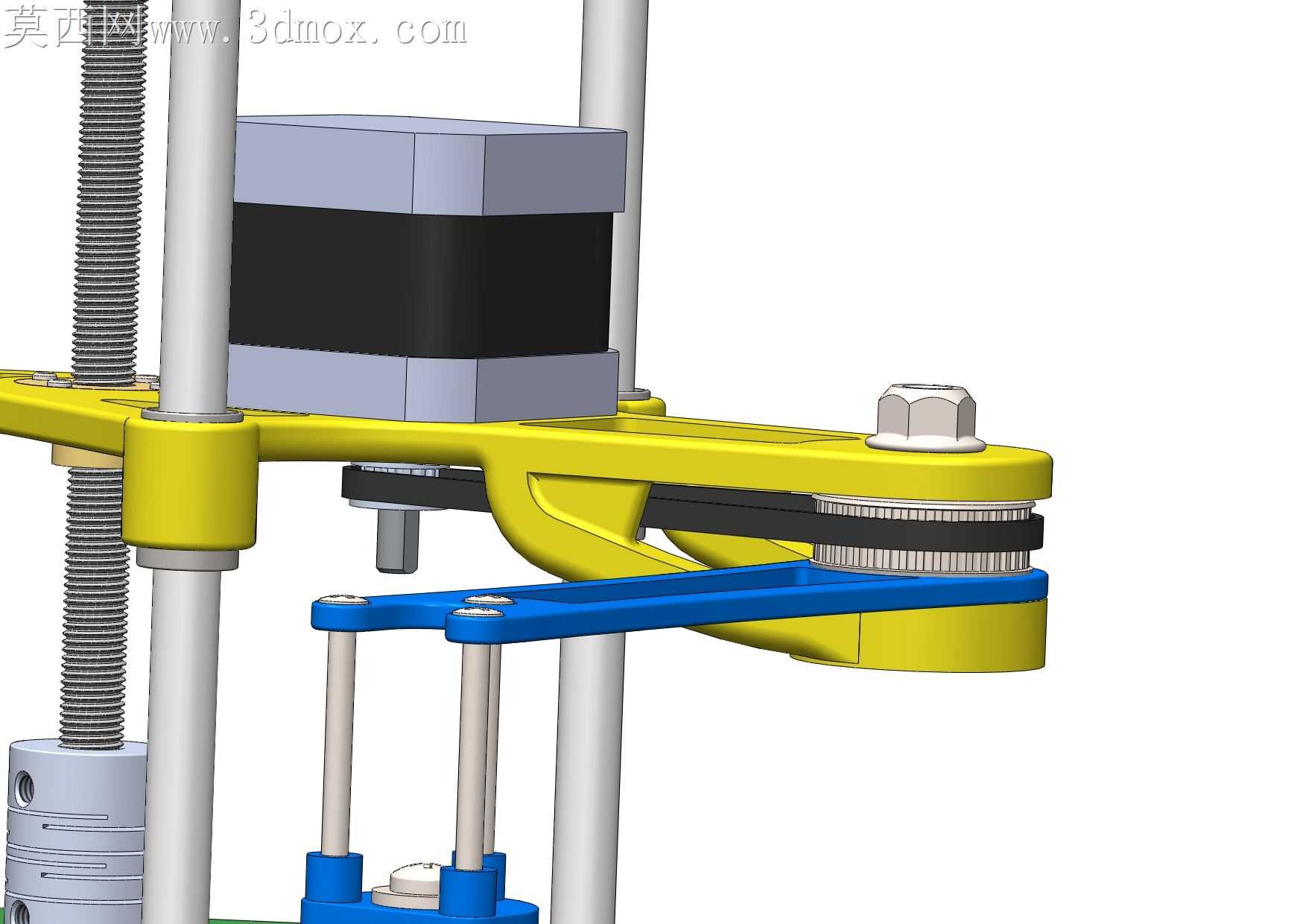

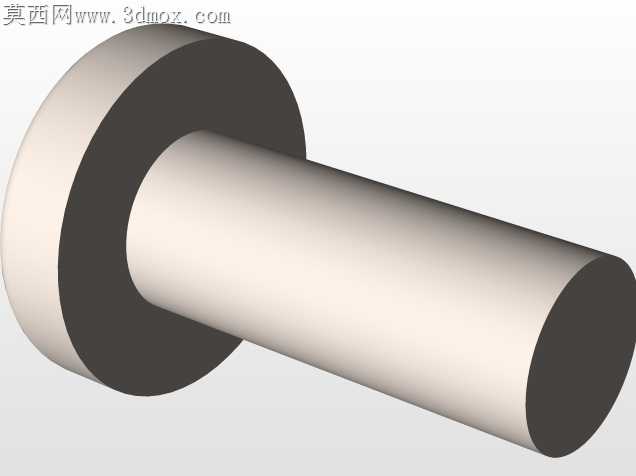

臂体的导柱安装孔位预留了0.2mm的公差补偿量,抵消3D打印常见的孔径收缩误差,光轴插入后既能保持顺滑的升降导向,又不会出现旷量晃动。丝杆传动段的固定座特意做了分体式嵌装结构,打印件主体预留金属轴套的安装槽,装配时压入铜质轴套就能承受丝杆往复运动的磨损,不用整体更换整个支撑座,后期维护成本能压缩到原整体金属结构的三分之一以下。大臂与小臂的铰接位置没有采用常规的通孔穿螺栓设计,而是做了嵌入式轴承位,打印时直接预留轴承外圈的过盈配合尺寸,压入深沟球轴承后就能消除铰接处的回转间隙,末端执行器的重复定位精度能控制在桌面级实训场景的允许范围内。

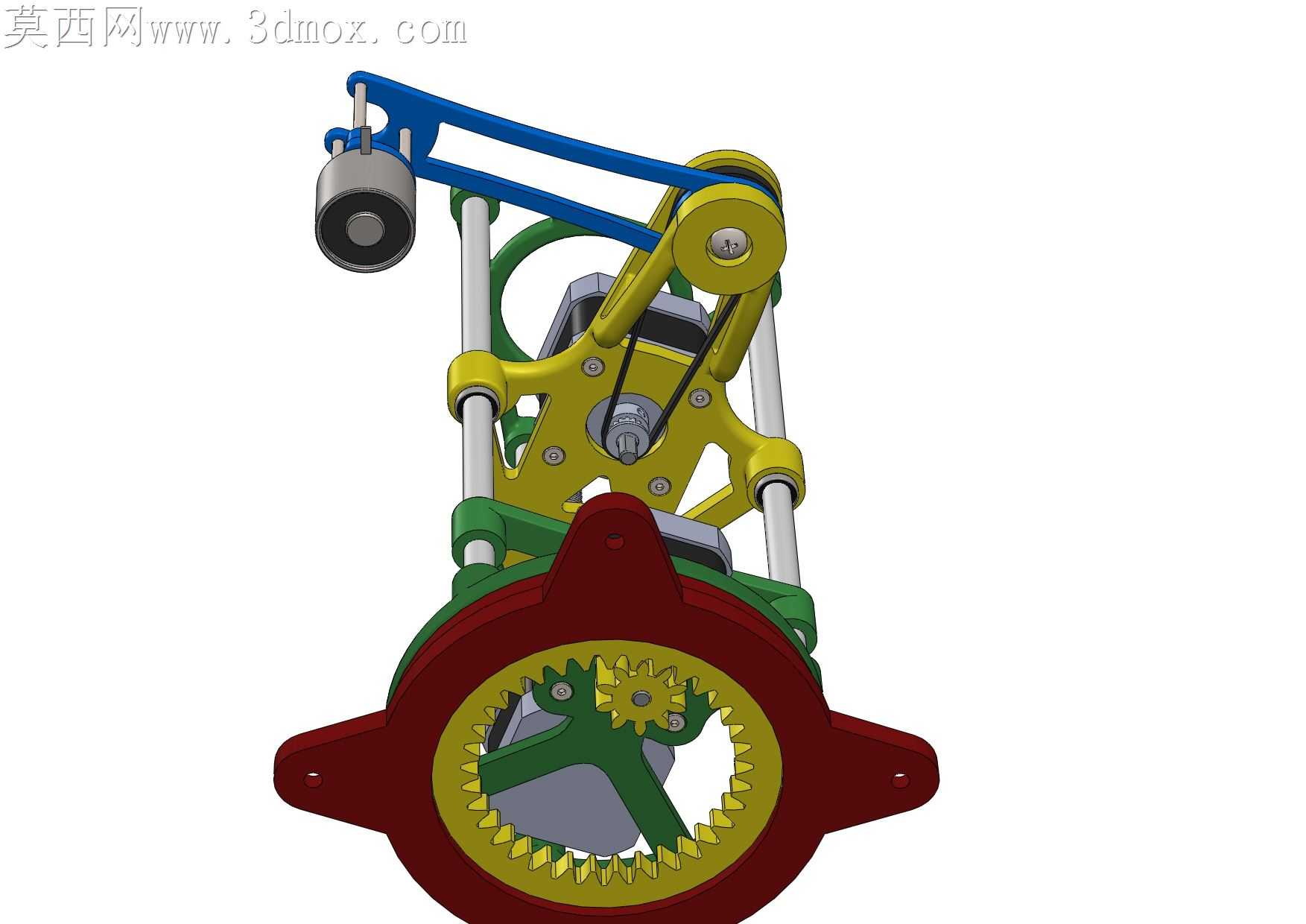

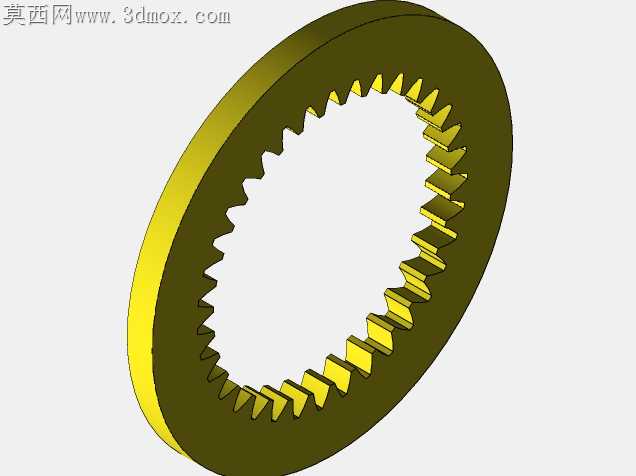

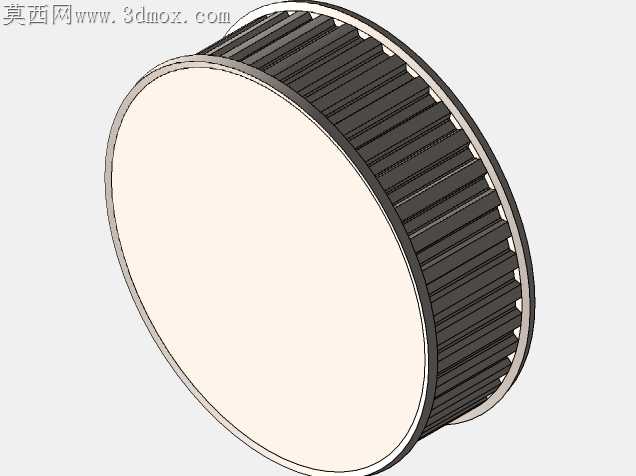

臂体的走线槽全部顺着结构筋条内侧一体化打印成型,没有额外的走线卡扣设计,伺服电机的线缆顺着镂空框架的内侧排布,运动过程中不会和相邻臂体产生剐蹭,也不会出现线缆拖挂影响回转行程的问题。底部回转盘的内齿圈结构没有和底座做成一体,而是设计为独立的嵌装件,既可以打印高强度耐磨耗材适配轻载演示场景,也能更换金属齿圈应对长时间连续运转的工况,不用重新制作整个底座结构。末端夹取的执行端连接位做了快换接口设计,更换不同功能的末端执行器时不需要拆解整个小臂结构,对准卡位拧紧紧固螺钉就能完成切换,适配教学实训中不同的作业场景演示需求。
所有打印部件的转角位置都做了R2以上的圆角过渡,既避免打印时尖角位置的翘曲变形,也能消除装配调试过程中锐角划伤的安全隐患。配重块的安装位特意设置在大臂回转中心的对称侧,运动时的偏载力矩能被部分抵消,降低底部回转电机的负载,延长驱动部件的使用寿命。
