多连杆模块化电磁驱动机械臂结构设计

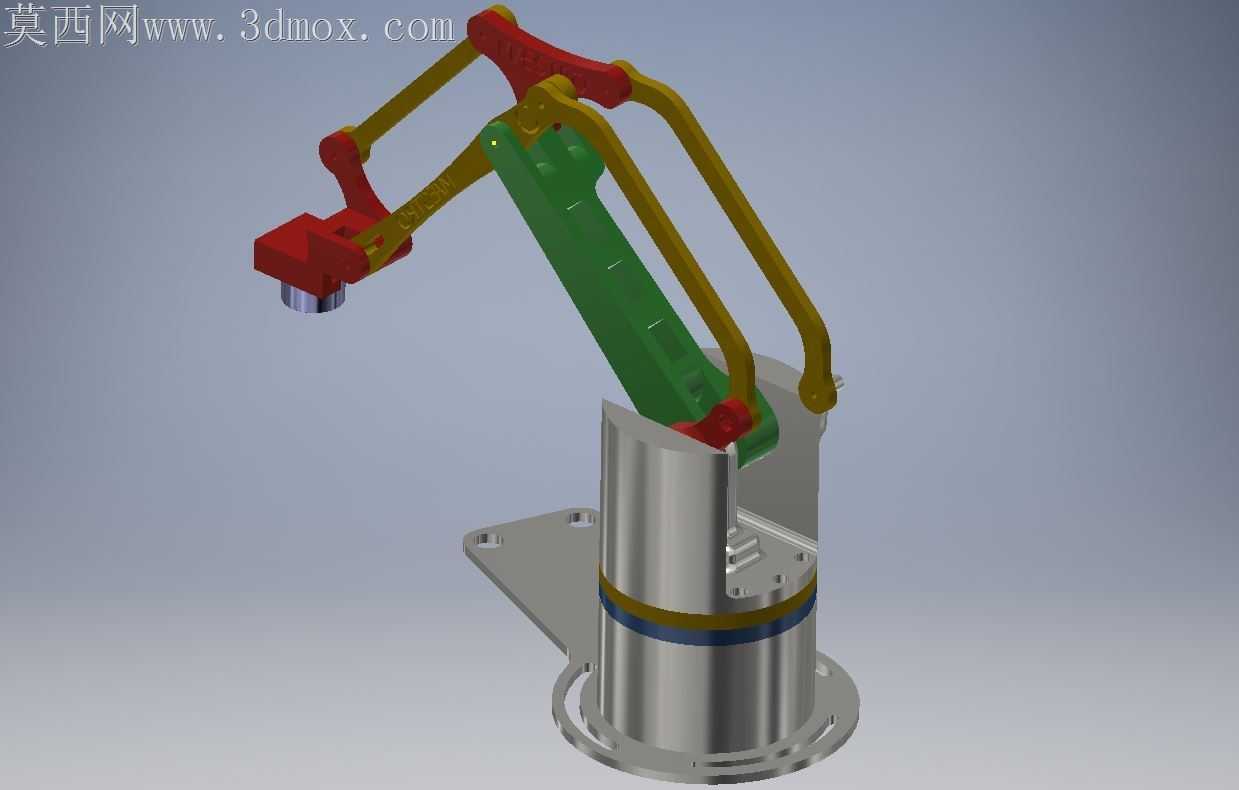

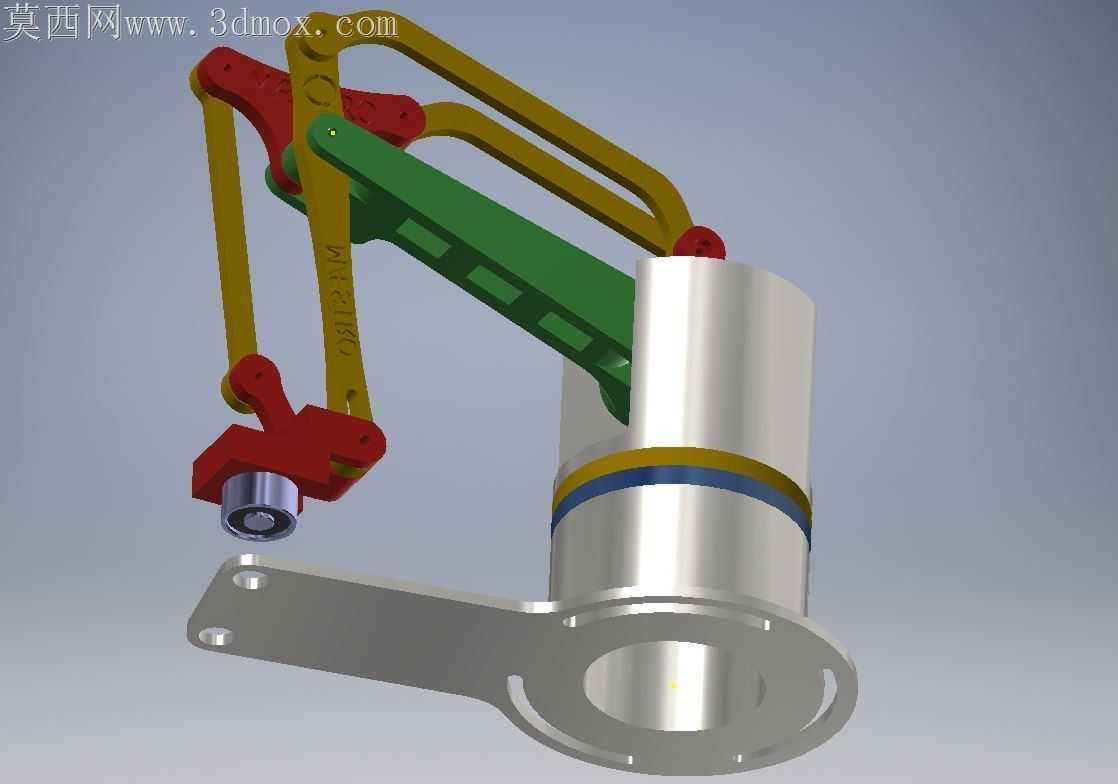

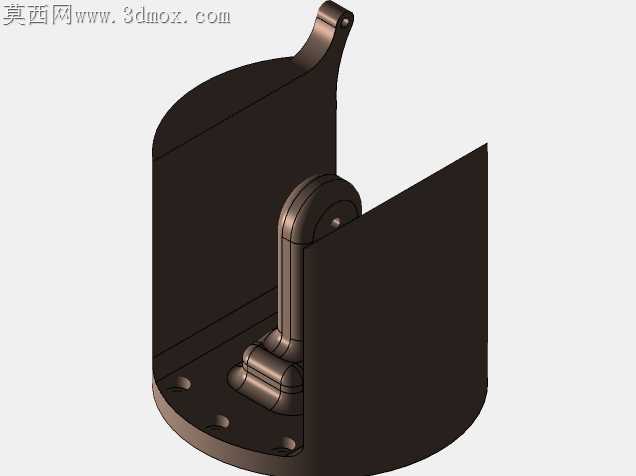

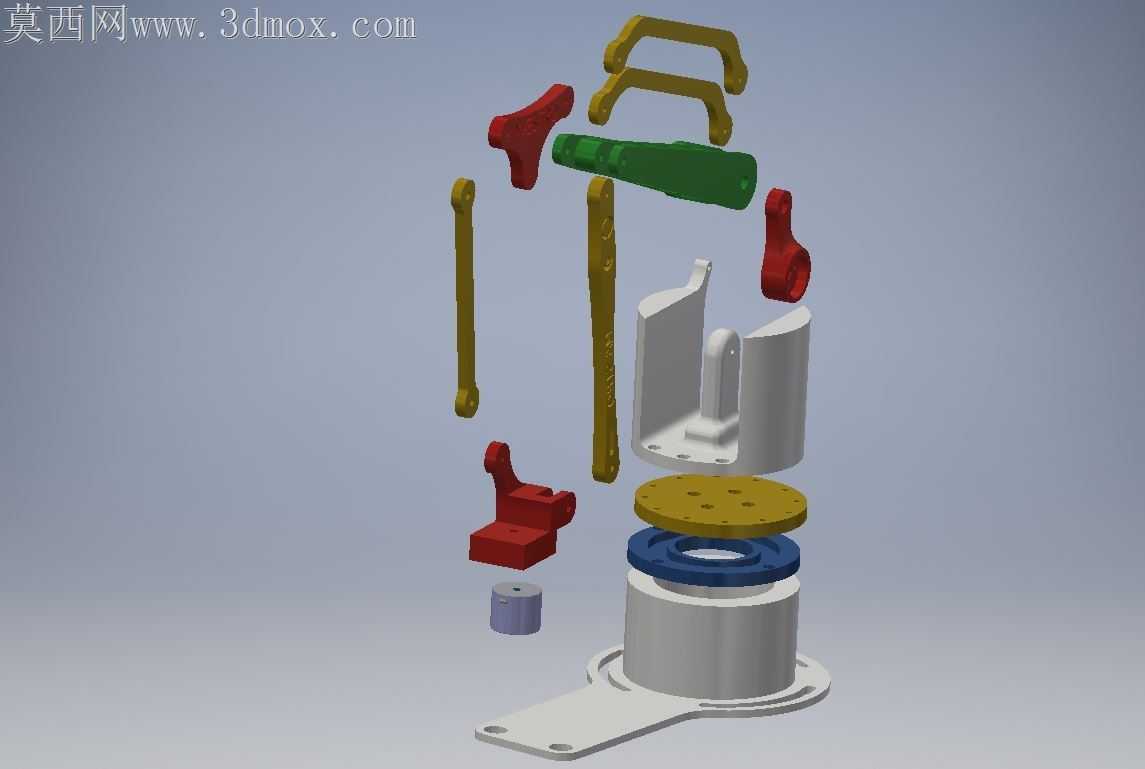

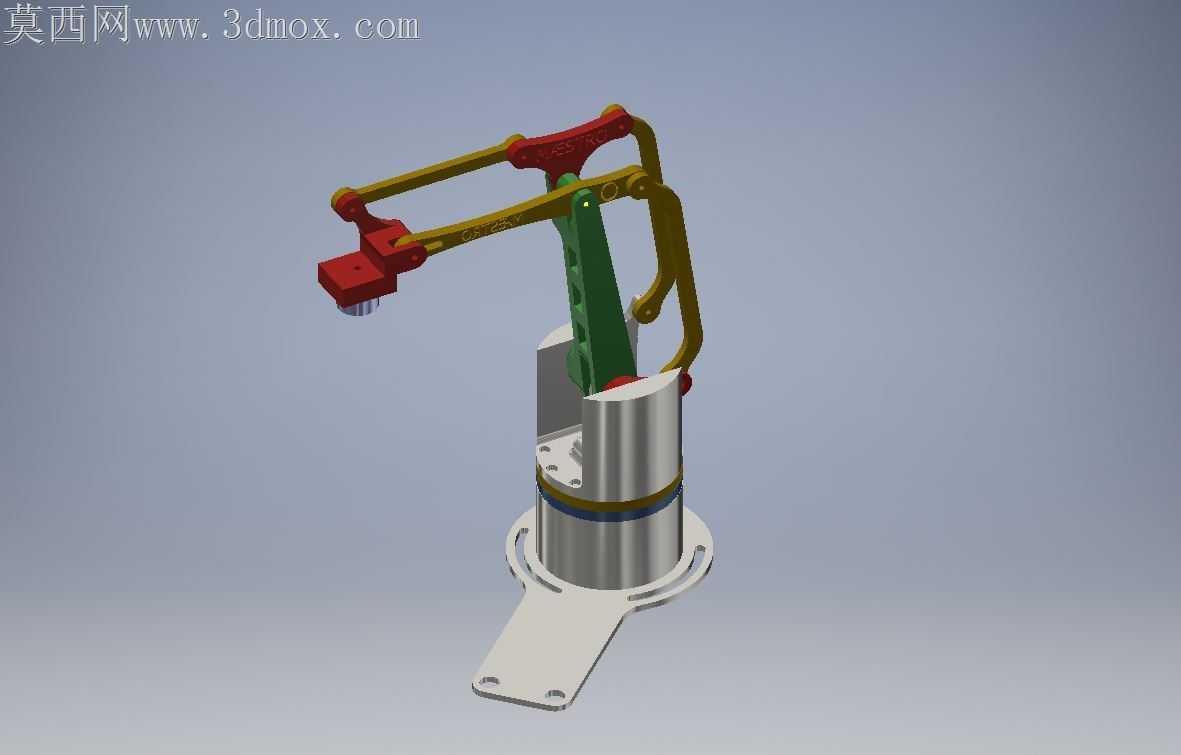

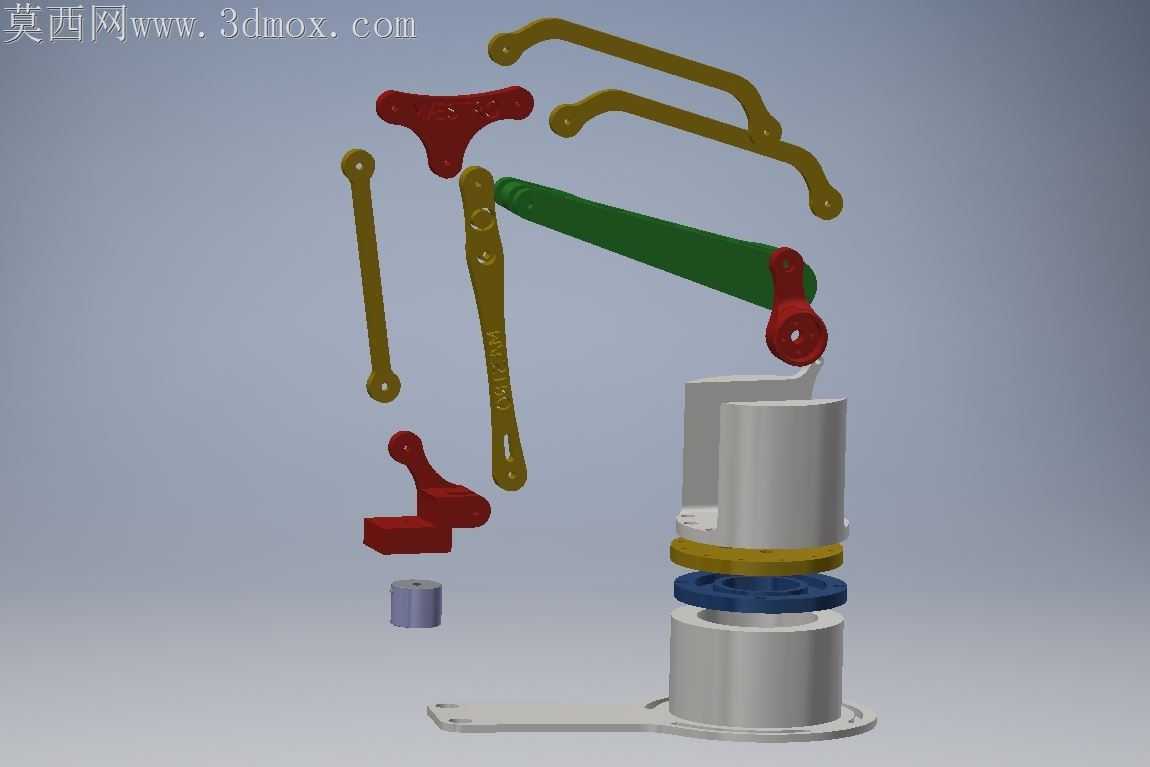

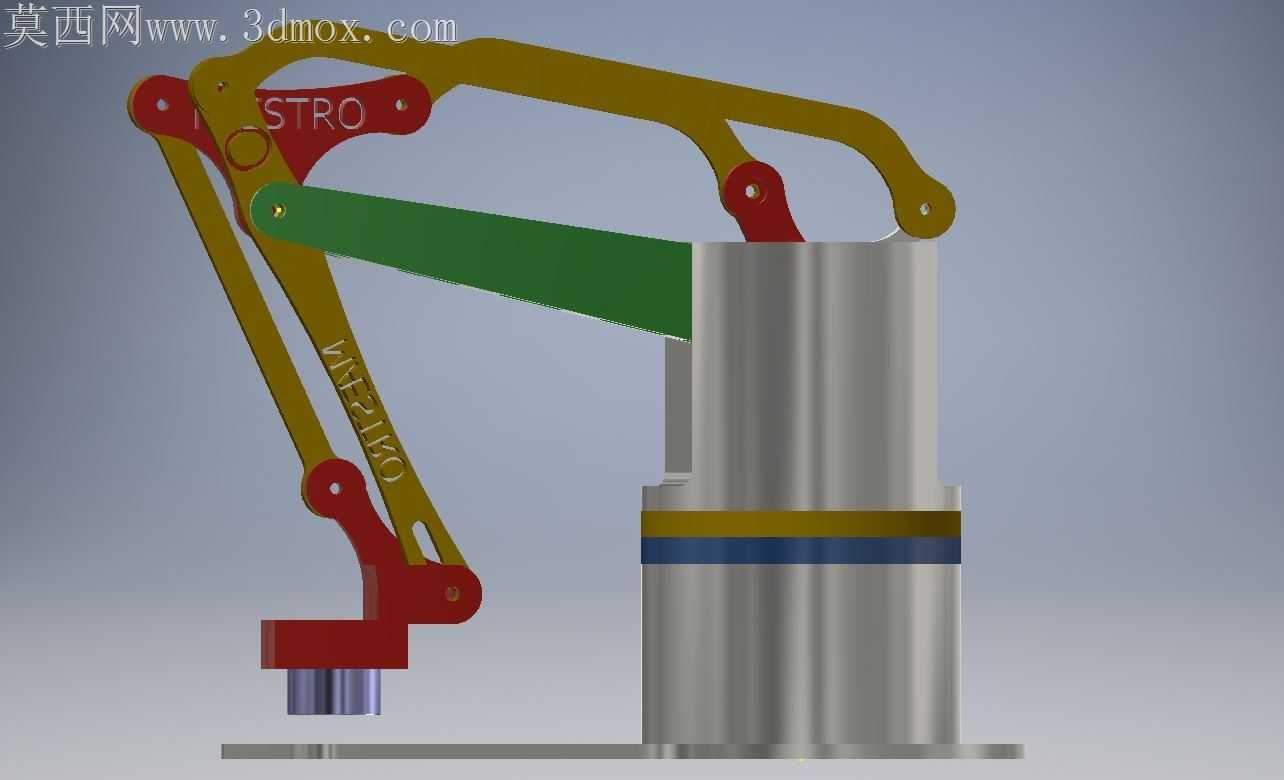

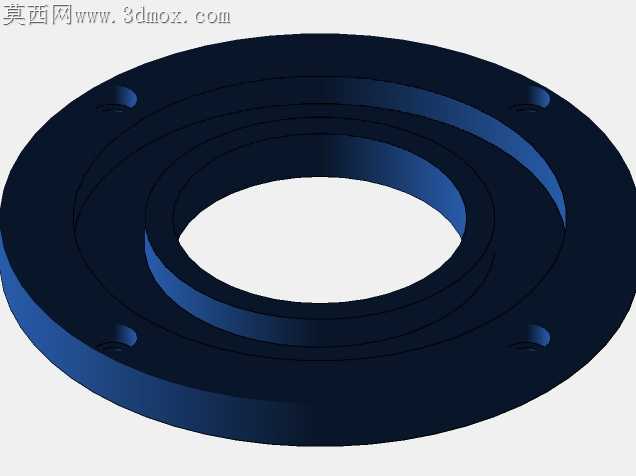

车间里常见的小型搬运机械臂，常因关节传动间隙累积、末端执行器换型适配差，在轻载高频取放工位出现定位偏移、换型调试耗时长的问题。这款电磁驱动的多连杆机械臂，从结构优化层面针对性消解这类现场痛点。臂身采用平行四边形连杆构型，红黄配色的主副连杆铰接点全部做了衬套嵌装设计，铰接孔位预留0.02mm的公差补偿区间，避免长期往复摆动后销轴磨损带来的回程间隙，绿色的传动连杆直接衔接关节驱动端，把电磁驱动的直线推力直接转化为臂部的摆转动作，省去了齿轮减速组带来的传动背隙。立柱基座采用阶梯轴式分层结构，中部的色环分界处是回转支承的安装位，上下端面的同轴度公差控制在0.015mm以内，避免臂部展收时出现立柱偏载晃动，基座底部预留的安装法兰孔做了沉头处理，固定螺栓完全沉入孔内不会干涉底部走线。末端的电磁执行器采用快装接口设计，和臂端连接位做了锥面定位结构，更换不同规格的电磁吸头时无需反复校准同轴度，锥面的自锁角度设计成7度，既保证装拆便捷，又能在高速摆动时不会出现吸头松脱。连杆的截面做了变厚度处理，靠近铰接点的位置加厚到8mm，杆身中段减薄到4mm，在保证臂部整体刚性的前提下降低运动惯量，电磁驱动的启停响应速度能提升近两成，不会因为臂身惯量过大出现过冲晃荡。铰接处的销轴端部都做了防脱卡簧槽，装配时卡簧完全嵌入槽内，不会因为臂部高速摆动出现销轴窜动刮蹭连杆表面，连杆表面的减重槽都做了圆角过渡，避免应力集中导致长期交变载荷下出现连杆断裂。电磁驱动模块的安装位预留了散热间隙，驱动模块和立柱基座之间垫有隔热垫片，避免长时间高频动作时线圈热量传导到立柱内部的走线，加速线缆老化。臂部完全展开时的连杆死点位置做了硬限位凸台，凸台表面贴有聚氨酯缓冲垫，避免臂部运动到极限位置时出现刚性碰撞异响，同时抵消电磁驱动到位时的剩余冲击力，保护铰接点的衬套不会过早出现压溃变形。
