ESP32控制太阳能农用烘干设备结构

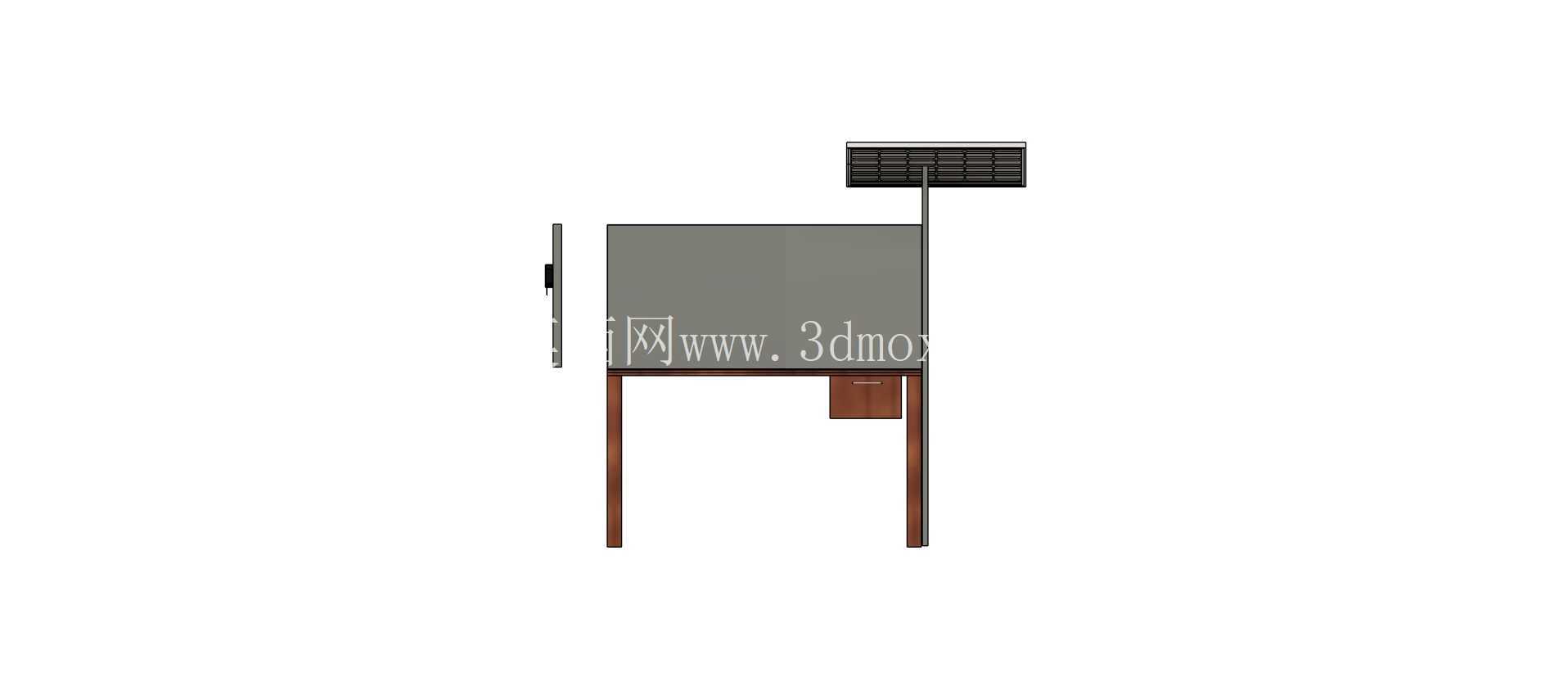

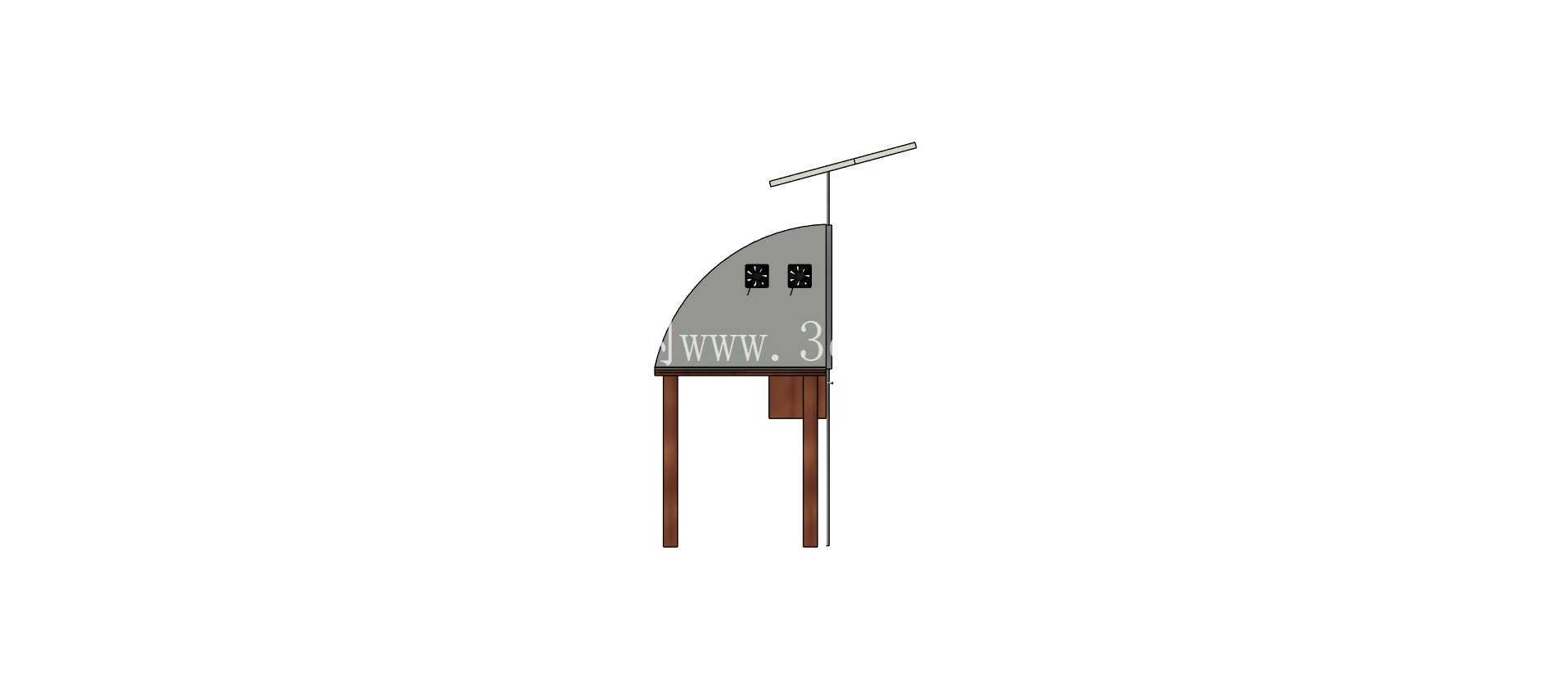

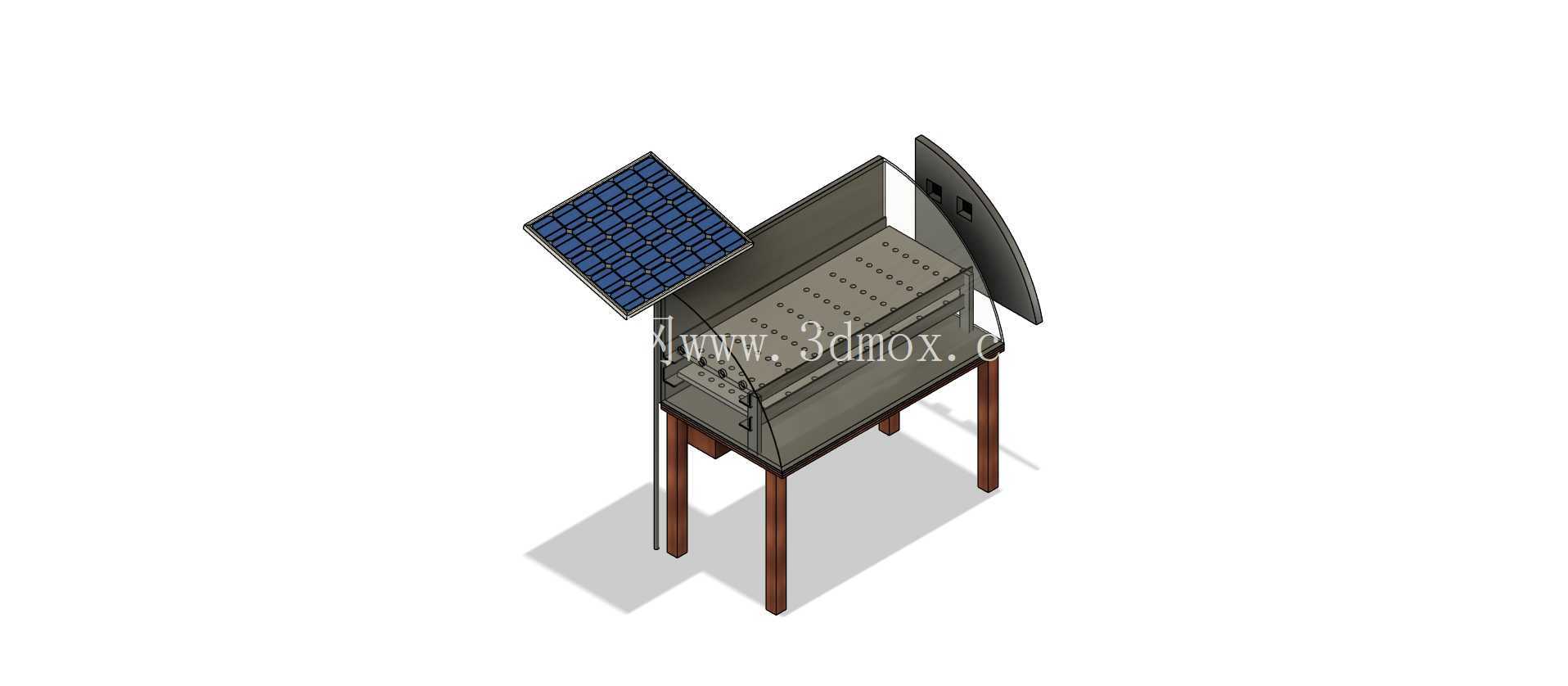

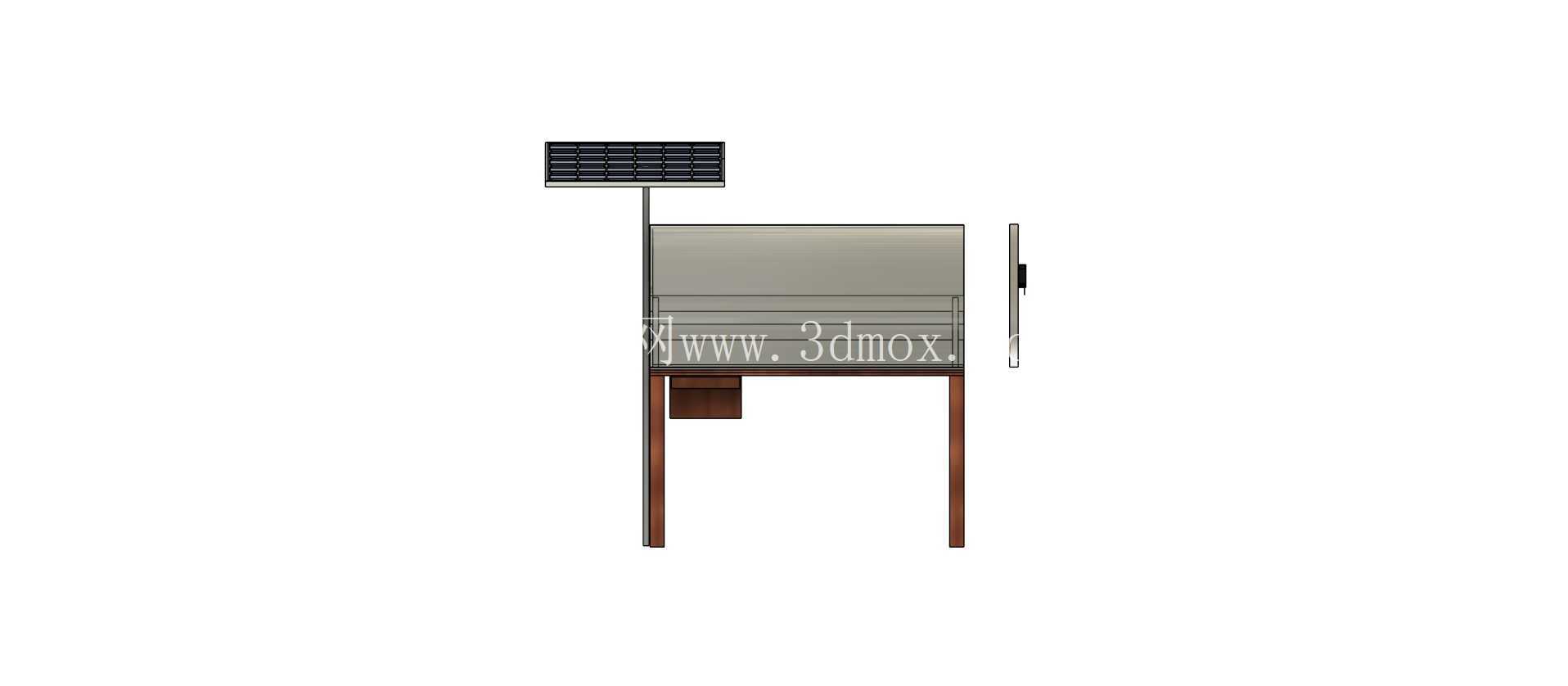

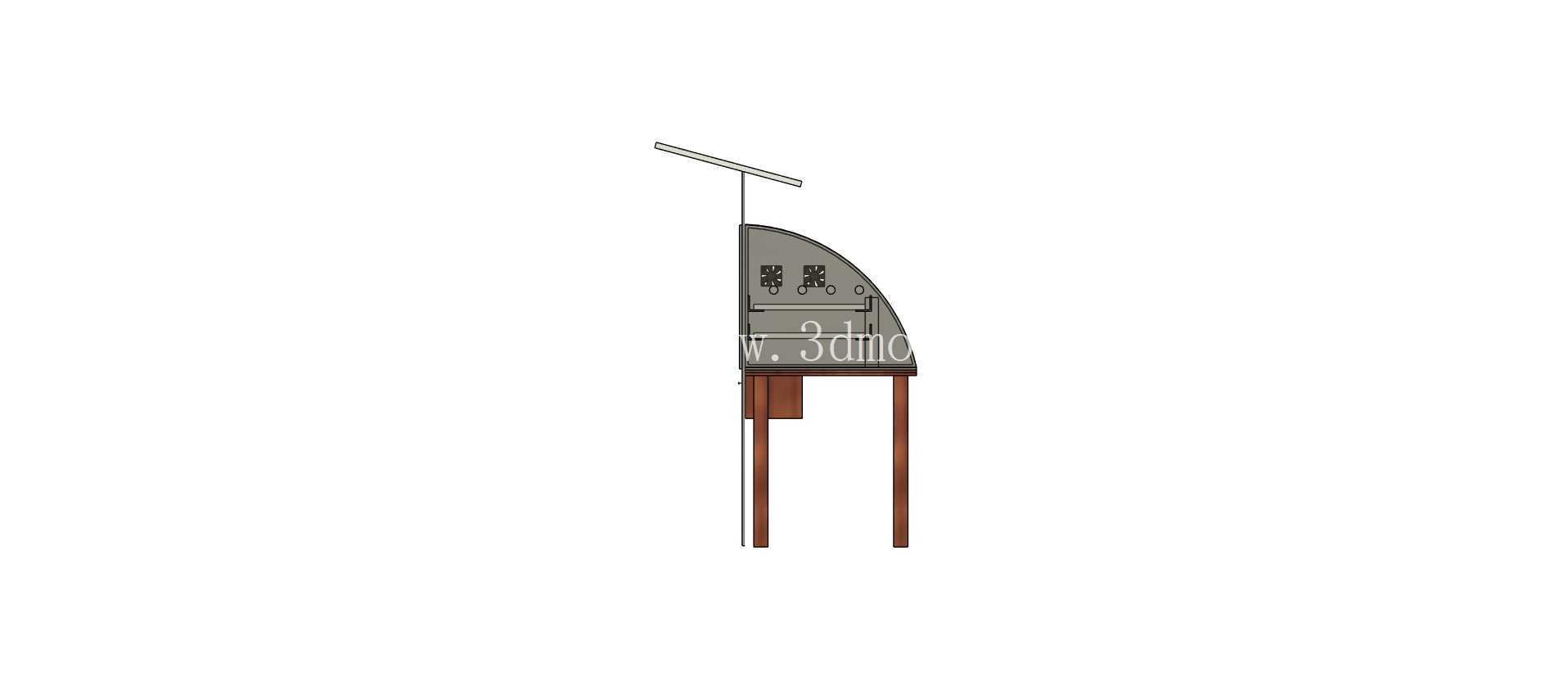

　　这款太阳能烘干设备的三维结构，核心面向小规模农产品、中药材初加工场景设计，可在无稳定市电接入的山地、零散种植片区完成物料干燥作业，替代传统露天晾晒的粗放模式，减少扬尘、虫蛀、突发降雨带来的物料损耗。设备整体采用支架式落地结构，四根木质支腿将干燥腔体抬升至离地80cm左右的操作高度，既避免地面潮气直接侵入腔体，也适配农户站立操作的作业习惯，无需额外搭建操作平台。干燥腔体为敞口带侧开翻盖的箱式结构，内部铺设带密集通孔的承料搁板，热风可在搁板上下形成循环通路，避免物料局部积温不均；侧翻盖采用铰接结构，开合角度可根据进料、出料、日常检修的需求调整，闭合后可通过边缘的卡扣结构实现密封，减少热量外泄。

　　设备的光伏供电模块采用斜置安装的单晶硅太阳能板，安装角度根据国内大部分农耕区域的年平均太阳高度角设定在35度到40度区间，无需额外调整角度即可保证全年大部分时段的受光效率，光伏板通过支架固定在干燥腔体的侧上方，不会遮挡腔体翻盖的开合路径，也不会在承料搁板区域形成投影影响物料受光。控制核心采用ESP32模组，集成温度传感器采集腔体内部的实时温度数据，可根据预设的干燥阈值调整通风口的开合度，当腔体内温度超过物料耐受上限时，自动开启侧方的通风缝隙排出多余热量，温度低于干燥需求值时则闭合通风结构，留存腔体内部的热量完成干燥循环，整套控制模块的供电完全由太阳能板配套的储能单元提供，无需外接市电即可连续运行。

　　从安装边界来看，设备整体占地尺寸控制在1.2m*0.8m的范围内，对安装场地的平整度要求不高，支腿底部可通过加装垫片调整水平度，适配乡村非硬化场地的安装条件；腔体内部的有效承料面积约0.6㎡，单次可处理15-20kg的叶类、根茎类农产品，干燥周期根据物料含水率不同在6-12小时区间，相比传统晾晒可缩短40%左右的作业时间。结构设计上充分考虑了乡村场景的维护便利性，所有结构连接件均采用标准紧固件，无需专用工具即可完成拆装更换，光伏板与控制模块的接线采用快插接口，出现故障时农户可自行更换备用模块，无需专业技术人员上门维护；腔体内部的承料搁板采用抽拉式结构，可根据物料的体积调整搁板间距，适配不同厚度物料的干燥需求，比如处理片状物料时可缩小搁板间距增加装载量，处理体积较大的根茎类物料时则可拆除部分搁板拓展内部空间。

　　设备的侧翻盖内侧贴有反光铝箔层，可将照射到翻盖位置的太阳光反射到腔体内部的物料层，提升太阳能的利用效率，减少热量的无效损耗；腔体底部预留有冷凝水排出孔，干燥过程中物料析出的水分凝结后可顺着腔体斜面从排出孔流出，不会在腔体内部积留滋生霉菌。整套结构没有复杂的传动部件，日常维护仅需定期清理承料搁板的通孔、擦拭光伏板表面的浮尘即可，运行过程中无额外能耗，适配农业生产低成本运营的实际需求，也可用于野外作业场景下的小型物料干燥处理，比如户外勘探样本的快速干燥、小规模手工制品的除湿固化等场景。
