多通接口集成式铸造油路连接阀体

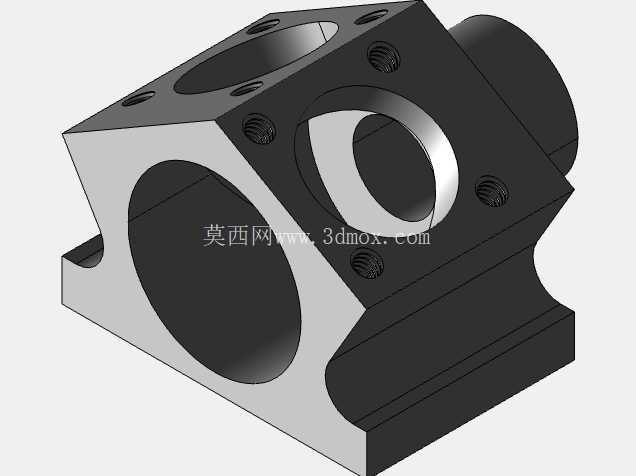

　　这款集成式油路连接阀体，是液压系统里负责多回路通断衔接的核心铸造结构件，日常在中小型液压站、机床液压进给单元、工装夹具夹紧回路里都能见到它的身影，主要作用是把分散的油管接口整合到单一铸件本体上，减少管路接头数量，降低系统泄漏点，同时压缩液压回路的整体安装空间。从结构设计逻辑来看，本体采用一体化铸造成型后做精密机加工，底部的平直安装基面是整个零件的装配基准，加工时需要保证平面度控制在0.02mm以内，安装时靠基面贴合设备安装板，通过底部预留的螺栓过孔完成锁紧固定，安装边界需要预留至少15mm的扳手操作空间，避免相邻管路干涉。

　　本体上分布的大直径通孔是主油路通径，负责高压油的主回路输送，孔壁做了珩磨处理，表面粗糙度达到Ra0.8，减少油液流动的沿程阻力；侧面分布的多个螺纹孔是控制油口或者压力表、溢流阀的安装接口，螺纹精度统一采用6H级，保证和标准管接头的配合密封性，每个螺纹孔底部都设计了1.5倍螺距的退刀槽，避免加工时螺纹攻丝不到位导致接头锁紧后渗漏。上部的法兰式安装面是用来加装电磁换向阀或者调速阀的集成面，面上的定位销孔和螺栓孔位置度公差控制在0.01mm以内，保证阀件安装后油孔完全对中，不会出现节流或者憋压的情况。

　　设计时特意把不同压力等级的油道在铸件内部做了壁厚差处理，高压油道周边的铸件壁厚比回油道厚3mm，避免长期承压出现铸件开裂，同时内部油道的转角处都做了圆弧过渡，减少油液流动时的湍流和压力损失。从实际使用场景来说，这类集成阀块替代了传统的分体式管路连接，在紧凑型液压工作站里能把管路布局的空间占用减少40%左右，同时因为减少了外接接头，系统的泄漏故障率能降低六成以上，日常维护时只需要检查阀件结合面的密封件，不需要逐段排查管路接头。

　　建模过程中需要先做铸造工艺的拔模斜度处理，所有非加工面的拔模斜度控制在1.5度，方便铸件脱模，加工面预留2mm的机加工余量，螺纹孔位置提前做铸造凸台，避免加工时出现壁厚不均的问题；内部油道的砂芯定位结构在建模时就需要提前考虑，避免铸件清砂时出现砂芯残留堵塞油道的问题。安装时需要注意，主油口的方向要和系统管路走向匹配，避免强行掰弯油管产生装配应力，长期运行时本体温度不超过80摄氏度，和阀件结合的面需要安装对应规格的O型密封圈，安装前要清理干净结合面的加工毛刺和铁屑，避免密封失效。
