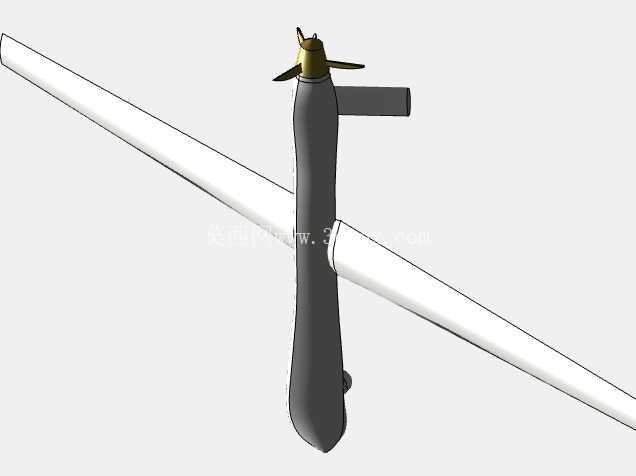

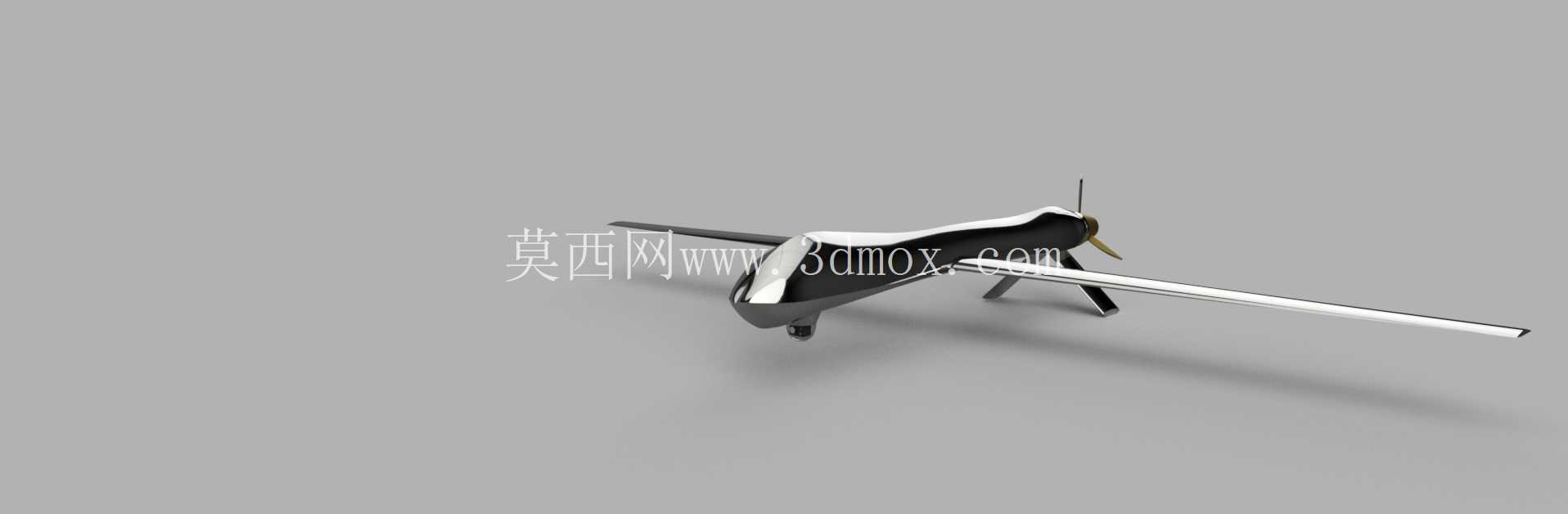

MQ-1捕食者无人机简化结构三维建模

在航空装备结构设计与教学演示领域，这类简化版固定翼无人机模型的应用场景覆盖了从高校航空航天专业课程设计、轻量化渲染展示到概念方案推演的多个环节，不同于追求极致细节的全参数化生产级模型，该模型在几何精度与建模效率之间做了针对性平衡，完全适配非生产类场景的使用需求。从实际用途来看，该模型还原的MQ-1捕食者无人机属于长航时中低空侦察类无人飞行器，核心功能是搭载光电侦察转台完成目标区域的持续巡航监测，模型在结构拆分上完全对应真实装备的模块划分，没有做过度的一体化简化，方便使用者根据需求调整各部件的相对位置、替换不同构型的功能组件。

设计思路上，建模全程围绕轻量化核心目标展开，首先对机身曲面做了曲率优化，剔除了真实装备上不影响整体气动外形识别的微小倒角、紧固件凹陷、蒙皮接缝等细节，将机身主体的曲面面片数量控制在极低水平，即使在普通配置的电脑上也能流畅完成旋转、缩放、渲染操作，不会出现面数过高导致的卡顿问题。机翼部分采用了等弦长简化处理，没有还原真实机翼的翼型扭转与上反角细微变化，但保留了大展弦比平直翼的核心外形特征，机翼与机身的连接位置严格对应真实装备的安装边界，机翼根部的对接面做了平面化处理，方便使用者在做自定义修改时快速添加连接结构、调整机翼安装角。

动力系统部分，模型保留了机头前置螺旋桨的核心布局，螺旋桨桨叶做了简化的曲面造型，没有还原桨叶的翼型细节与变距机构，桨毂与机头整流罩的衔接位置做了平滑过渡处理，不会出现曲面破面问题。尾部组件还原了V型尾翼的布局特征，尾翼与机身尾段的连接位置符合真实装备的尺寸比例，尾翼的安装角、相对位置都做了对齐处理，不需要额外调整就能直接用于气动外形的概念展示。机腹位置的光电转塔部分，模型保留了转塔的球形外形与安装基座，没有还原转塔内部的伺服结构与光学窗口细节，足够支撑外观展示与整体布局演示的需求。起落架部分采用了简化的支架式结构，还原了前三点式起落架的布局位置，起落架支柱的长度、机轮的相对位置都符合真实装备的地面停放姿态，不会出现起落架穿地或者姿态失衡的问题。

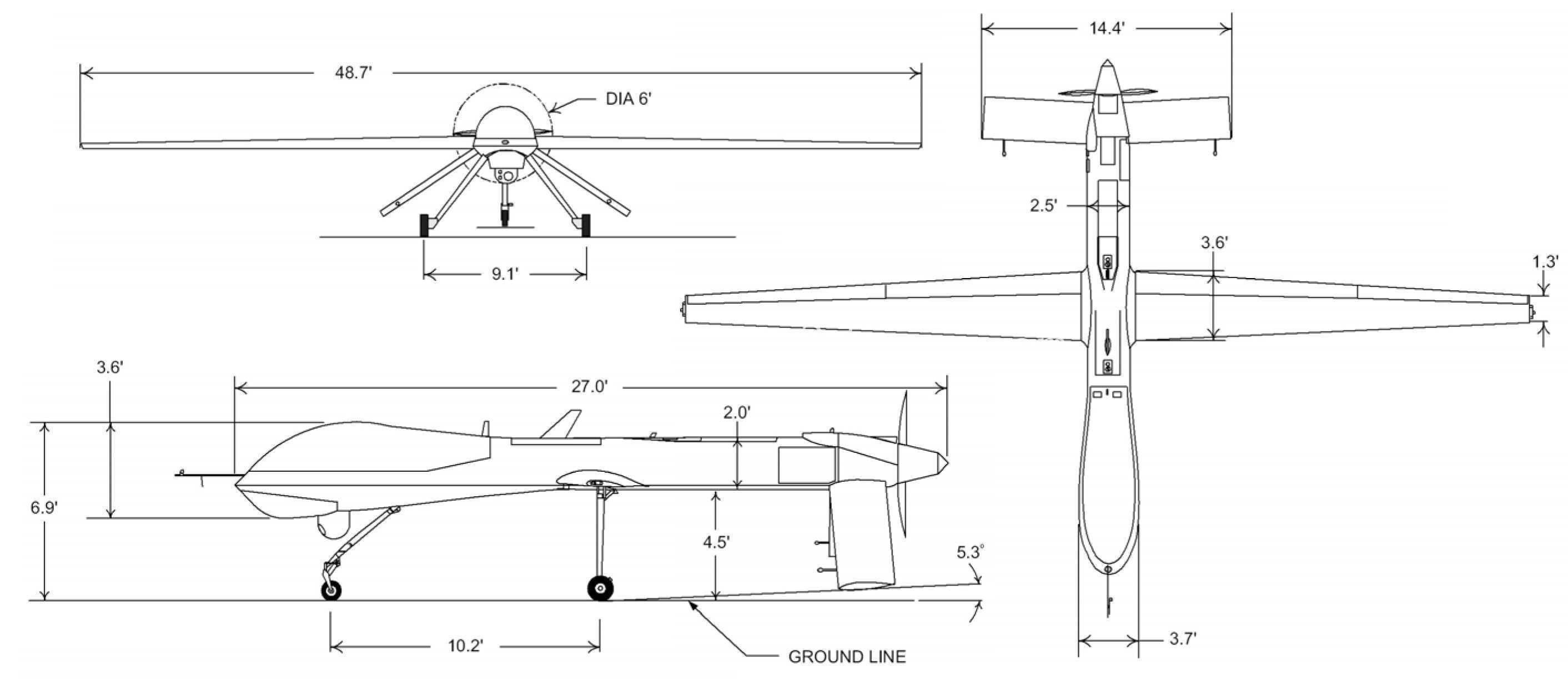

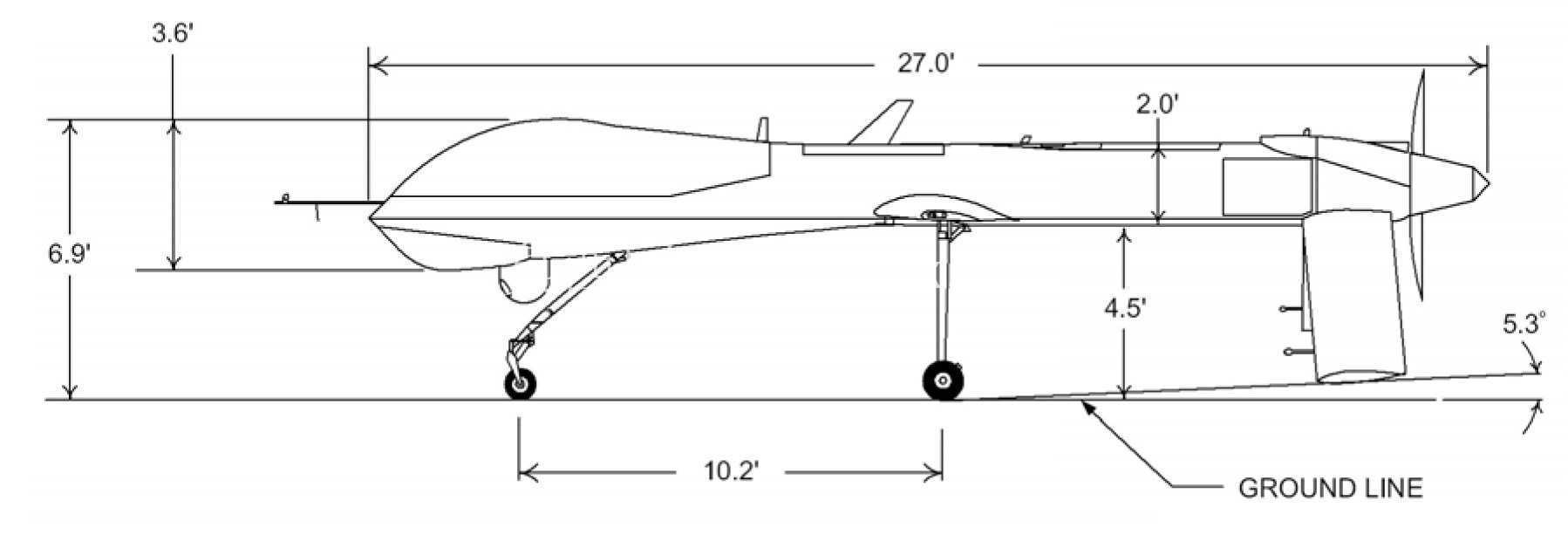

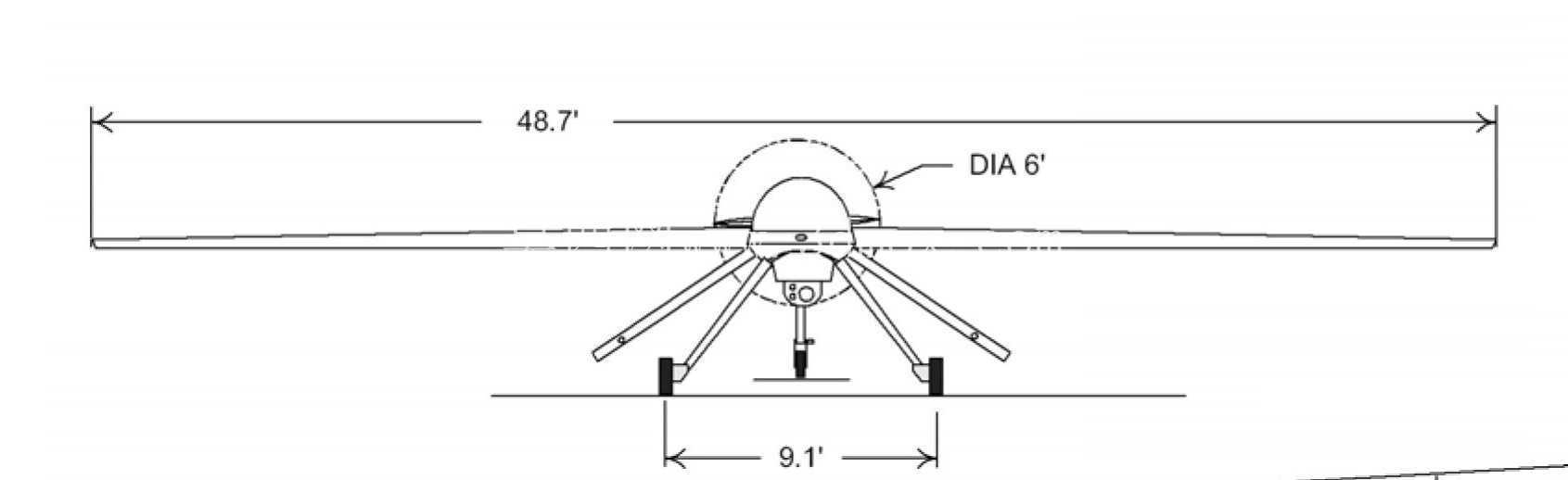

从安装边界与尺寸比例来看，模型整体的长宽高比例严格参考真实装备的公开尺寸数据，机身长度、机翼展长、尾翼展长的比例误差控制在5%以内，完全满足学术演示、概念展示的精度要求。各部件之间的装配关系做了对齐约束，导入各类三维软件后不会出现部件错位、坐标轴偏移的问题，不需要使用者重新做装配约束就能直接使用。曲面部分全部做了闭合处理，没有开放边与非流形几何问题，支持直接导出为不同格式用于3D打印验证、渲染场景搭建或者学术报告配图。对于需要做自定义修改的使用者来说，该模型的曲面结构逻辑清晰，没有冗余的历史特征与碎面，能够快速完成曲面编辑、部件增减或者参数调整，比如可以快速修改机翼展弦比、更换尾翼构型、调整螺旋桨尺寸，适配不同的演示场景需求。在航空相关的课程设计中，这类模型可以作为基础构型参考，帮助学生快速理解长航时固定翼无人机的总体布局逻辑，不需要从零开始搭建基础外形，能够把更多精力放在气动优化、载荷布置等核心设计环节；在概念方案展示中，轻量化的模型可以直接导入渲染软件，快速生成不同角度的展示图，不需要花费大量时间做模型减面与修复工作；在学术项目的可视化环节，该模型的几何精度足够支撑论文配图、答辩演示的需求，能够清晰展示无人机的总体构型与部件布局。
