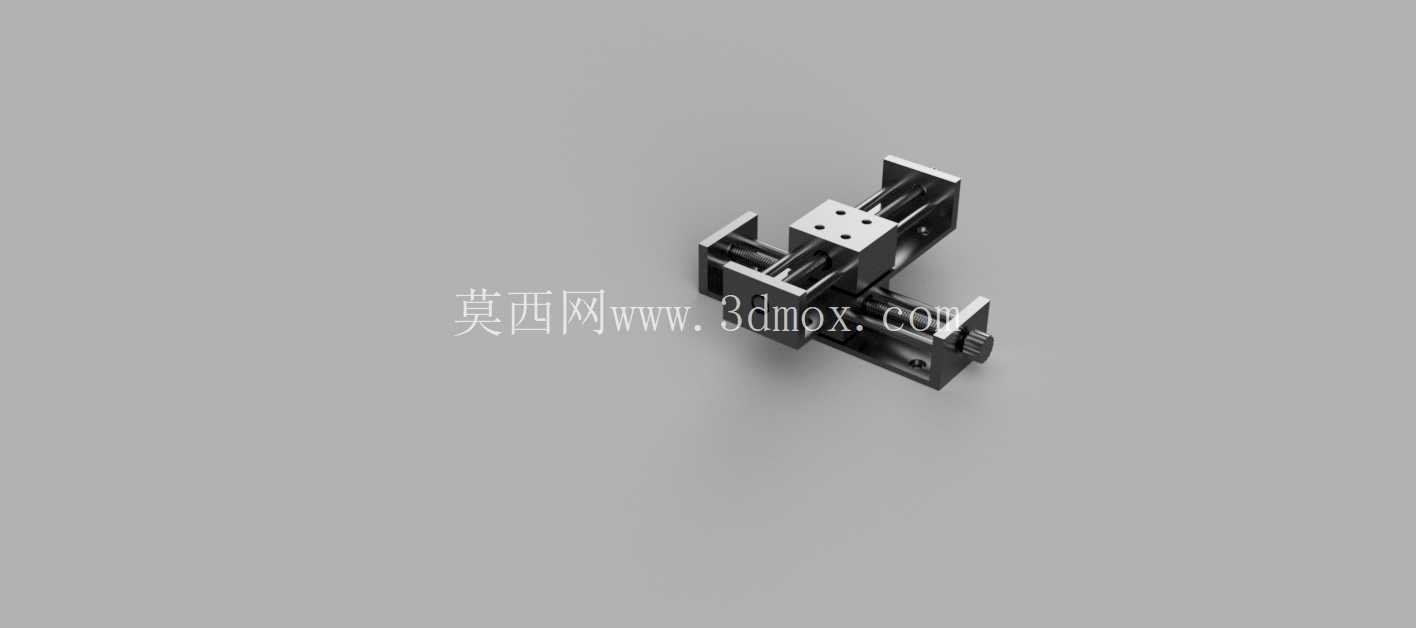

紧凑型双轴线性定位运动滑台结构

在3C电子零部件点胶、小型光学元件对焦调整、实验室微量取样工位的位移执行端，这类紧凑型双轴线性定位结构的出镜率极高，它不需要承担大负载的重载输送任务，核心要解决的是小行程范围内的平面点位精准停靠，避免单轴叠加带来的安装累计误差，把X、Y两个方向的运动模块做集成化设计，能大幅缩减设备安装时的占用空间，给末端执行件留出更多布置余量。

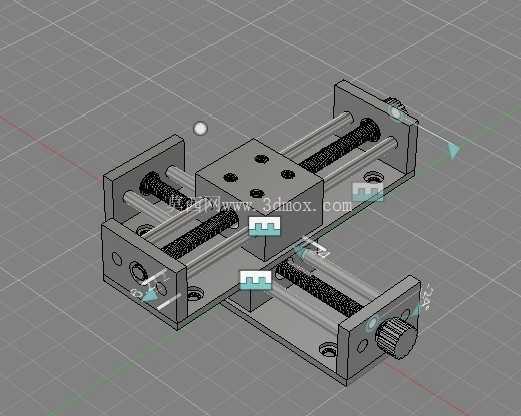

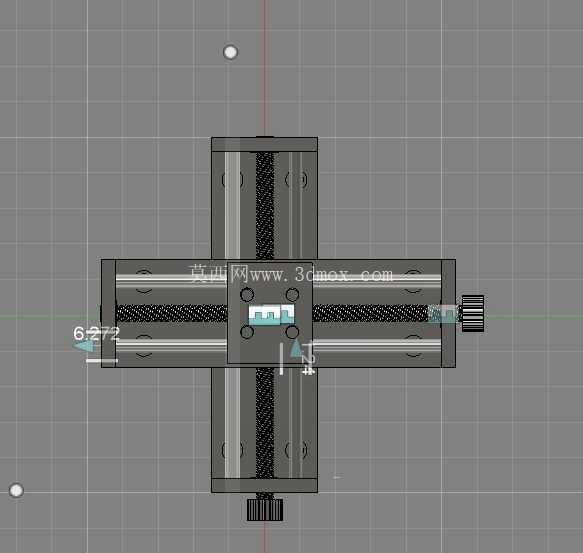

从实际功能落地的角度看，这套结构的两个运动轴呈垂直正交布置，每个轴向都搭配了平行导杆做运动导向，托块直接和丝杠螺母座做刚性连接，转动调节端的手轮就能带动对应轴的丝杠旋转，把回转运动转化为托块的直线位移，两个轴独立驱动互不干涉，最终带动顶部的安装台实现平面范围内任意点位的移动，完全能满足小行程下的手动微调定位需求，不需要额外搭配复杂的电控系统，在手动调试工位、小型实验装置上适配性极强。

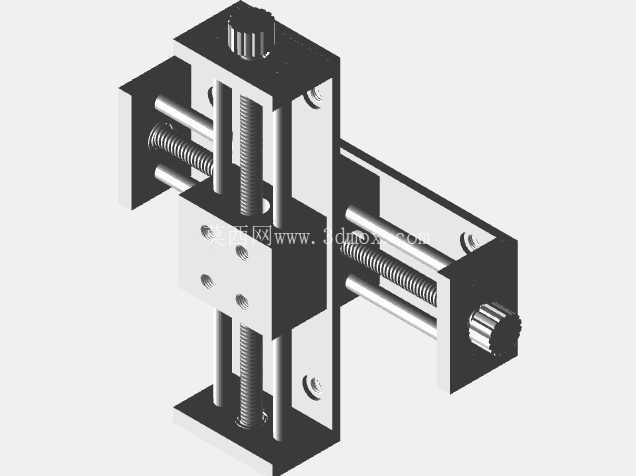

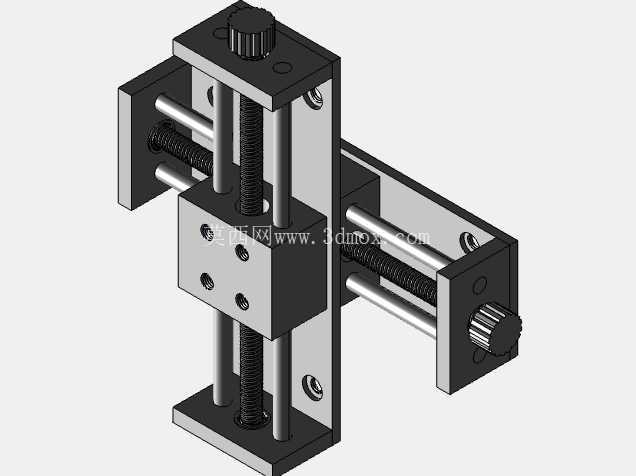

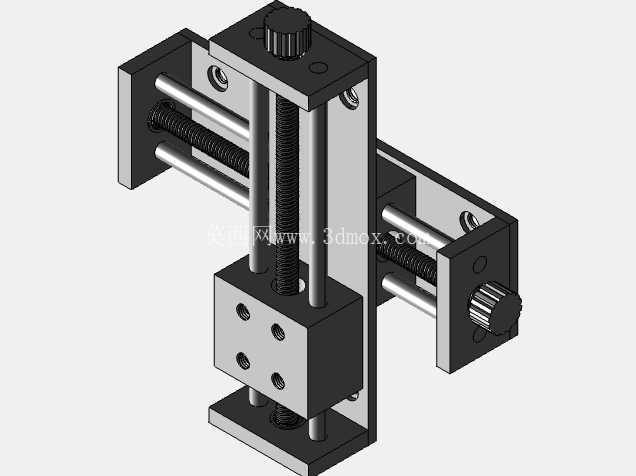

设计阶段最先敲定的是导向与传动的集成方案，没有选用外置导轨的拼接结构，而是把导杆直接穿入主体框架的安装孔内，托架块上加工有和导杆匹配的导向通孔，装配时只需要保证导杆与框架孔的同轴度，就能避免运动卡滞，同时丝杠的安装轴线和导杆保持严格平行，从根源上消除运动过程中的别劲问题；两个轴向的运动层做叠层布置，下层轴承担整个上层轴系的负载，上层轴直接带动工作台移动，整体框架采用一体化的块式结构，没有多余的外伸支架，所有传动部件都内嵌在框架空间内，既可以降低整体重量，也能避免外露的传动部件剐蹭周边设备管线。

安装边界上，这套结构的底部为平整安装面，四个角位预留了标准安装孔位，可以直接固定在设备基板或者光学平板上，不需要额外加工转接板；顶部的工作台上加工有阵列排布的螺纹安装孔，能够直接装夹小型夹具、点胶阀、检测探头这类末端执行件，不需要额外做转接适配；整体外轮廓的长宽尺寸控制在小型手动滑台的常规范围内，高度方向因为采用叠层内嵌设计，比同行程的拼接式双轴滑台低近三分之一，在空间局促的桌面级设备、小型实验装置内安装时，不会和周边的光路、管线产生干涉。

实际使用过程中，导杆和托块的配合面预留了合适的间隙，既能保证运动顺滑无卡顿，也能控制径向窜动量在精密微调允许的范围内，丝杠选用普通的梯形丝杠，具备一定的自锁特性，调整到目标位置后不会因为轻微振动产生位置偏移，不需要额外增加锁紧机构就能满足手动工位的定位保持需求；整个结构没有复杂的异形零件，所有部件都是常规的机加工件和标准传动件，加工和装配难度都比较低，后期维护时只需要定期给导杆和丝杠涂抹润滑脂，就能长期保持运动精度，不管是做设备改造的备件替换，还是小型非标装置的定制开发，都能直接参考这套结构的设计逻辑做参数调整，适配不同行程、不同负载的使用需求。
