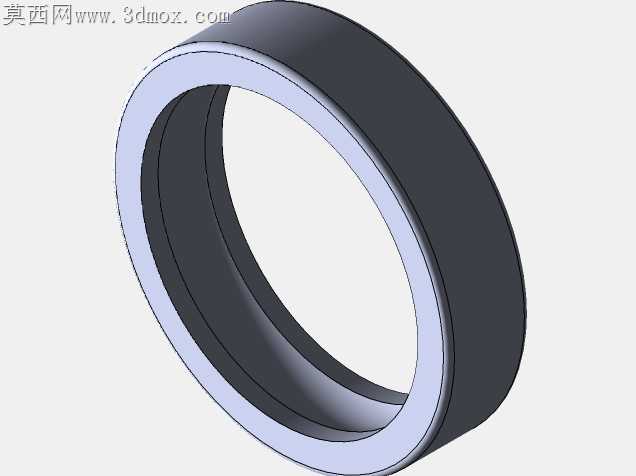

深沟球滚珠轴承结构细节三维设计

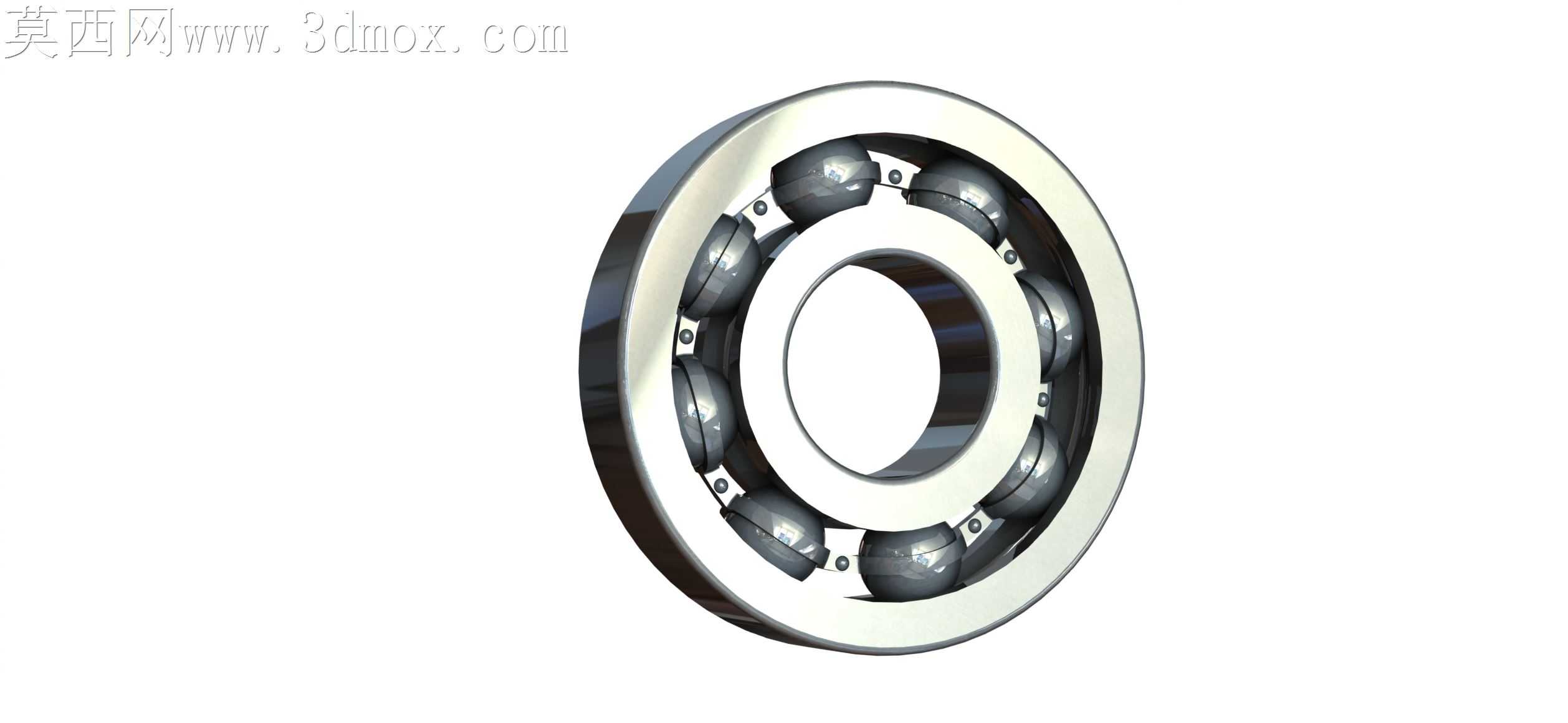

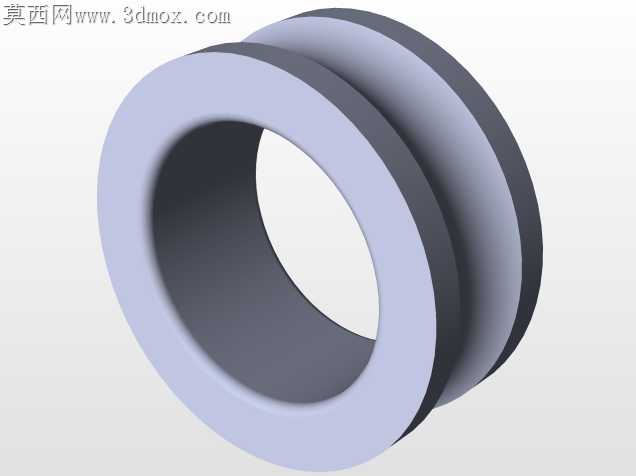

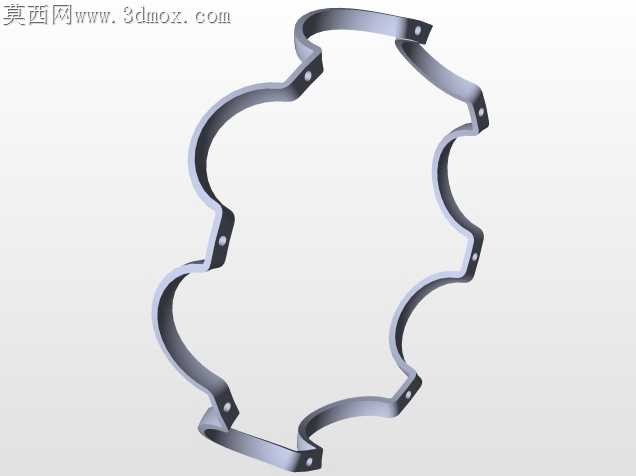

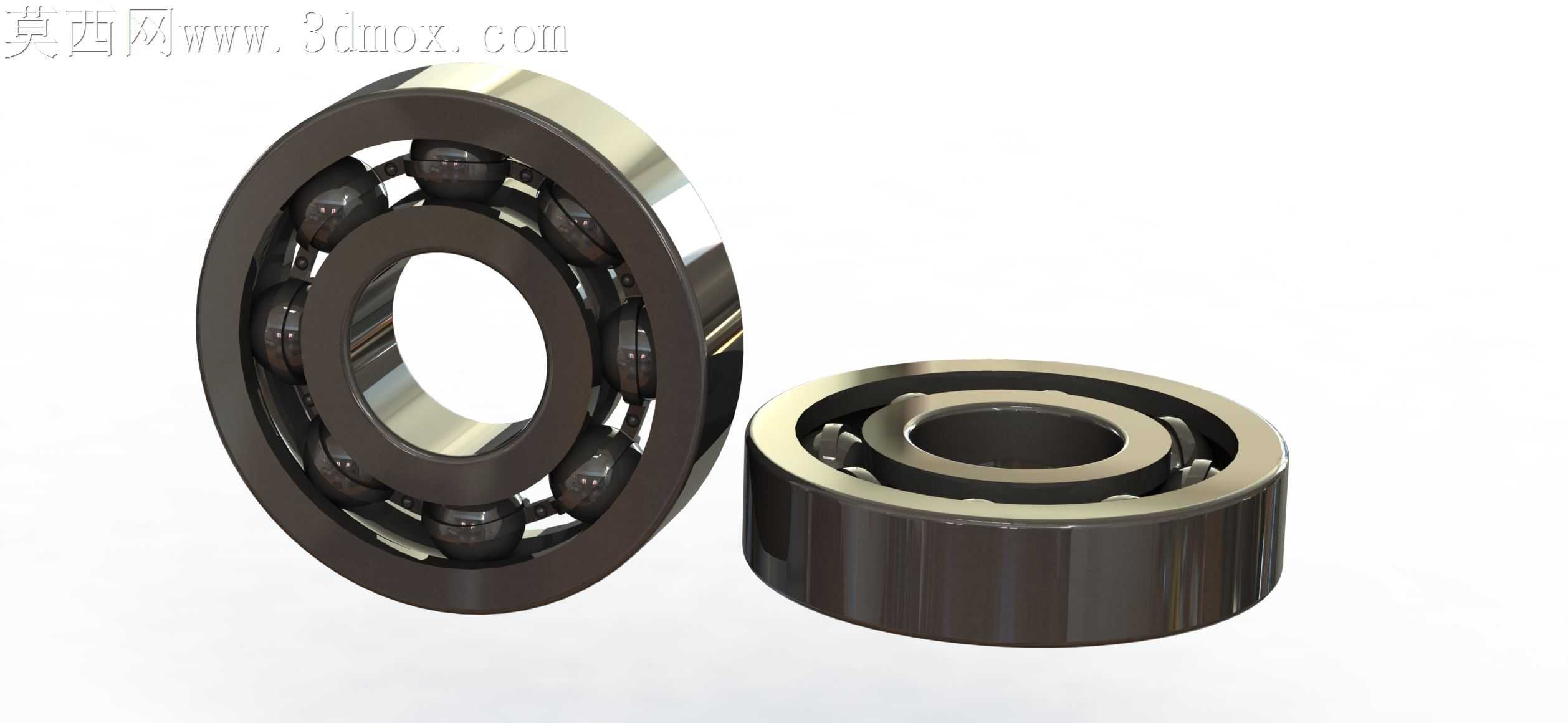

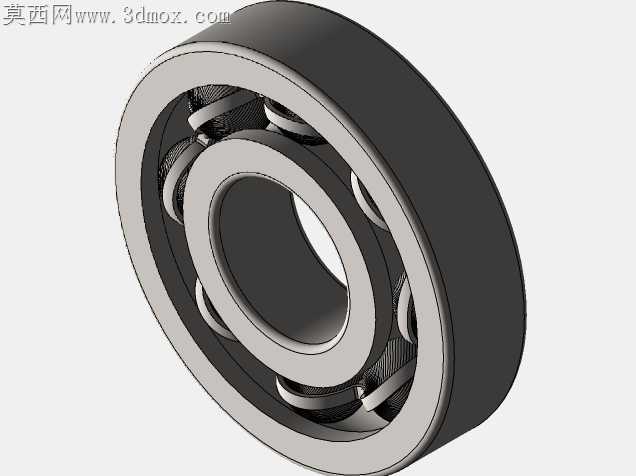

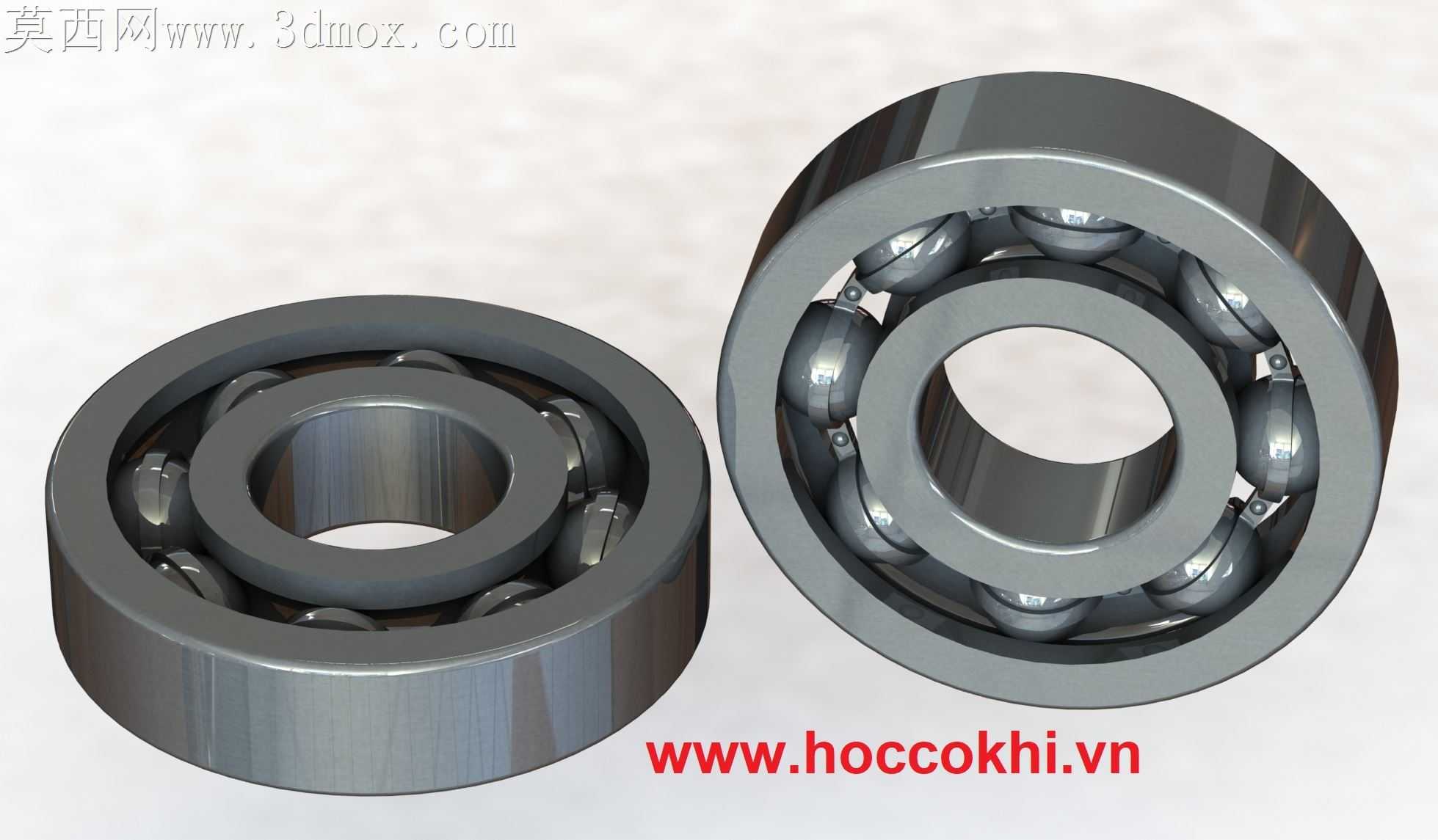

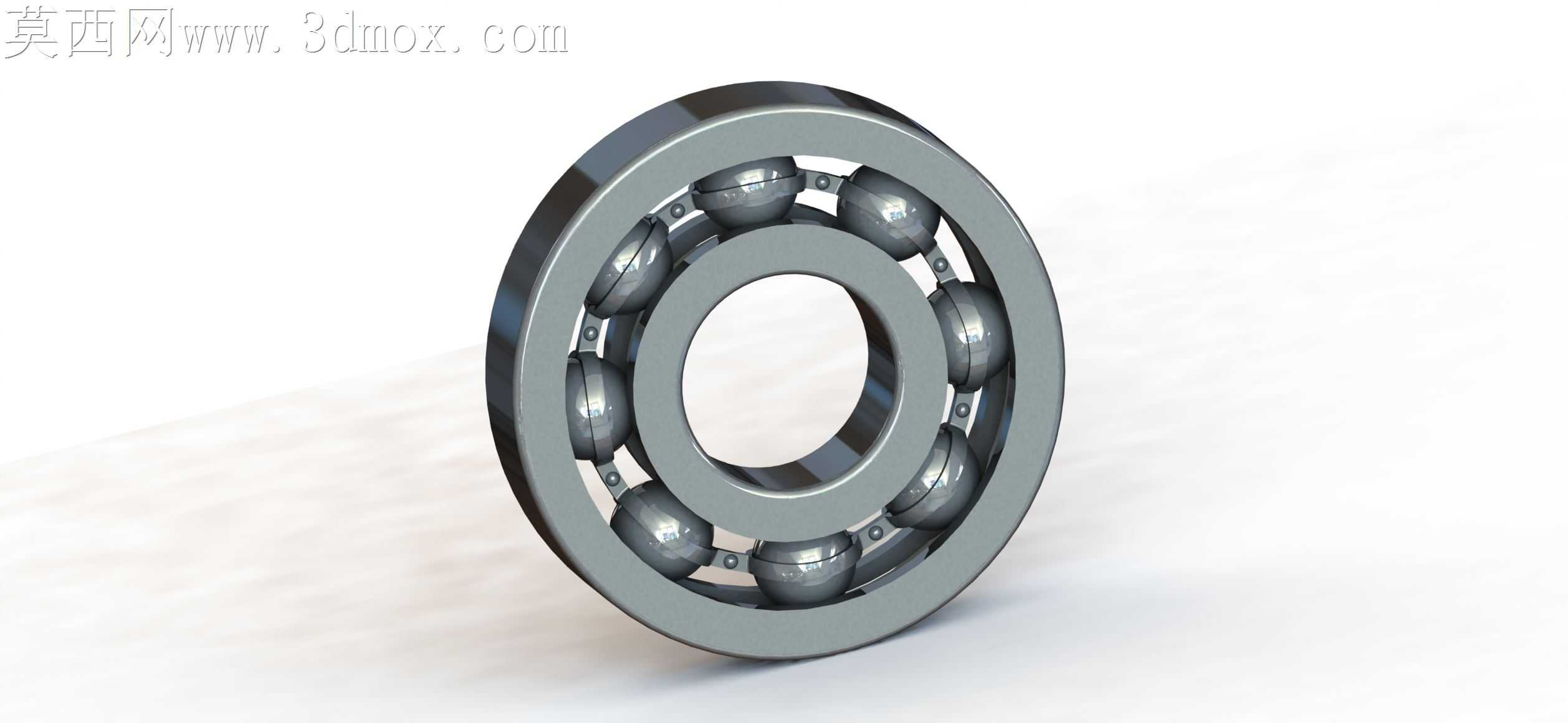

常规深沟球轴承批量加工时，常出现滚道与钢球接触应力不均的问题，根源在于三维设计阶段未结合磨削工艺的让刀量预留合理公差，导致成品装配后空载转动卡滞、重载工况下早期点蚀。这套轴承模型在滚道曲率设计上做了针对性调整，内圈滚道曲率半径取钢球直径的0.515倍，外圈滚道曲率半径取钢球直径的0.525倍，既保证钢球与滚道的接触角稳定在12°到16°的最优区间，又给外圈磨削时的砂轮磨损预留了补偿余量，不会因为砂轮修整后的轮廓偏差导致滚道曲率超差。保持架的兜孔间隙没有照搬通用手册的0.2mm经验值，而是结合钢球的分组公差带，把兜孔单边间隙控制在0.12mm到0.18mm之间，既避免钢球在兜孔内窜动产生异响，又不会因为间隙过小导致高速运转时热膨胀卡滞。内圈与轴配合的挡边高度做了0.3mm的下沉处理，避开轴肩磨削时的圆角过渡区，不会出现装配时内圈贴不到轴肩定位面的问题，同时挡边端面做了15°的微小倒角，既方便压装时导入，又能去除热处理后的氧化皮尖角，避免装配时刮伤配合面。钢球的排布做了等距错位校验，相邻钢球的中心夹角误差控制在0.2°以内，保证运转时各滚动体受力均匀，不会出现个别钢球过载碎裂的情况。外圈的外径配合面预留了0.008mm到0.015mm的过盈量，适配常规轴承座的镗孔公差，同时在外圈端面做了0.5mm宽的卸荷槽，降低压装时外圈的变形量，避免滚道因为压装变形导致圆度超差。模型里的倒角、退刀槽尺寸完全匹配现有磨床、超精研设备的加工走刀路径，不需要额外定制成型刀具，能直接对接现有生产线的工艺参数，减少试制阶段的调机时间。钢球与滚道的接触区域做了局部的细节还原，能直观看到接触椭圆的分布范围，方便后续做有限元应力仿真时直接提取接触对参数，不需要再额外修正几何轮廓。保持架的材质对应冷冲压钢板的厚度做了等比例还原，兜孔的冲压拔模斜度也做了准确呈现，能直接用来做冲压模具的设计参考，不需要再二次测量建模。
