欧姆龙带滚轮摆杆型微动限位开关结构

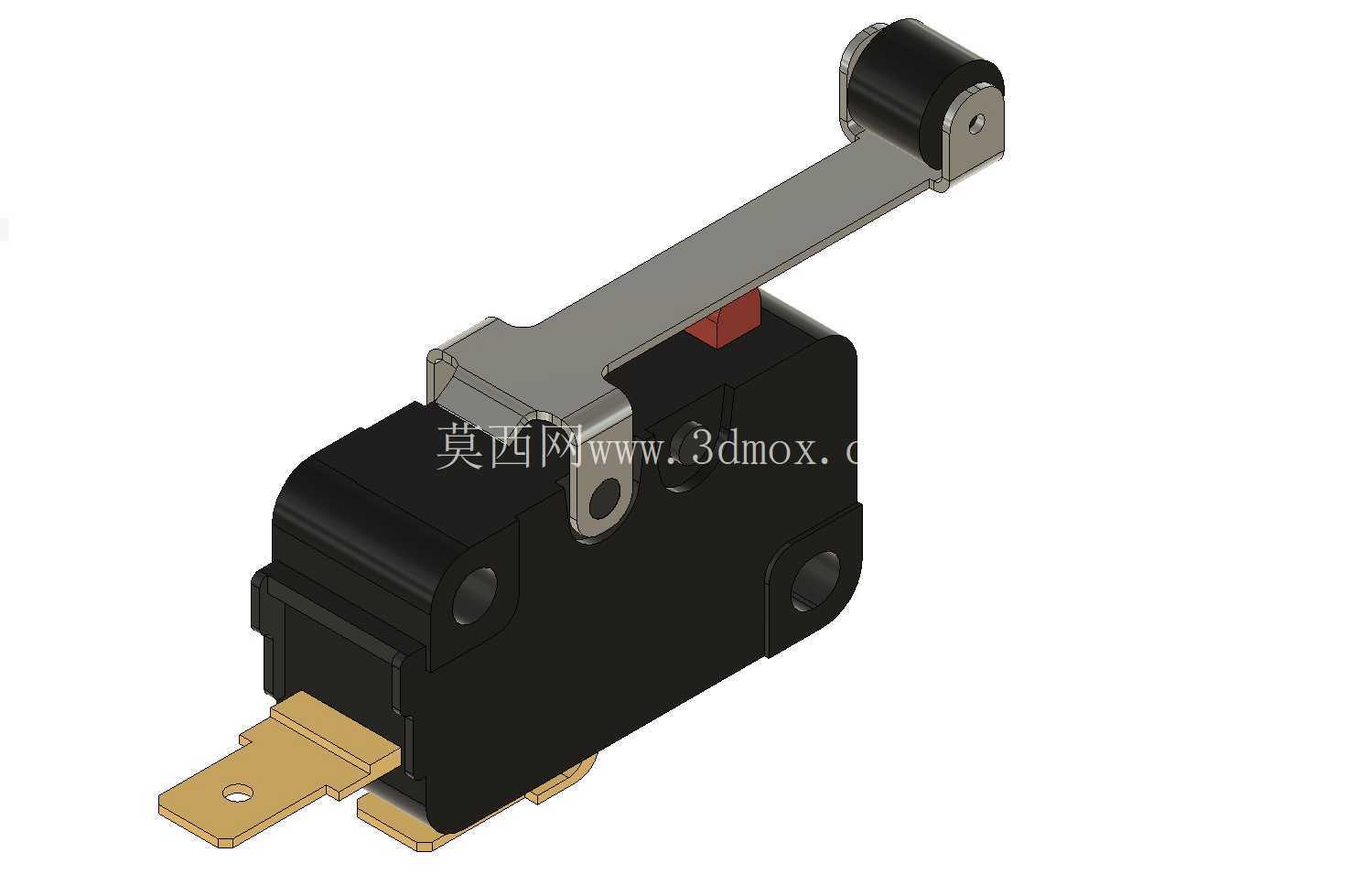

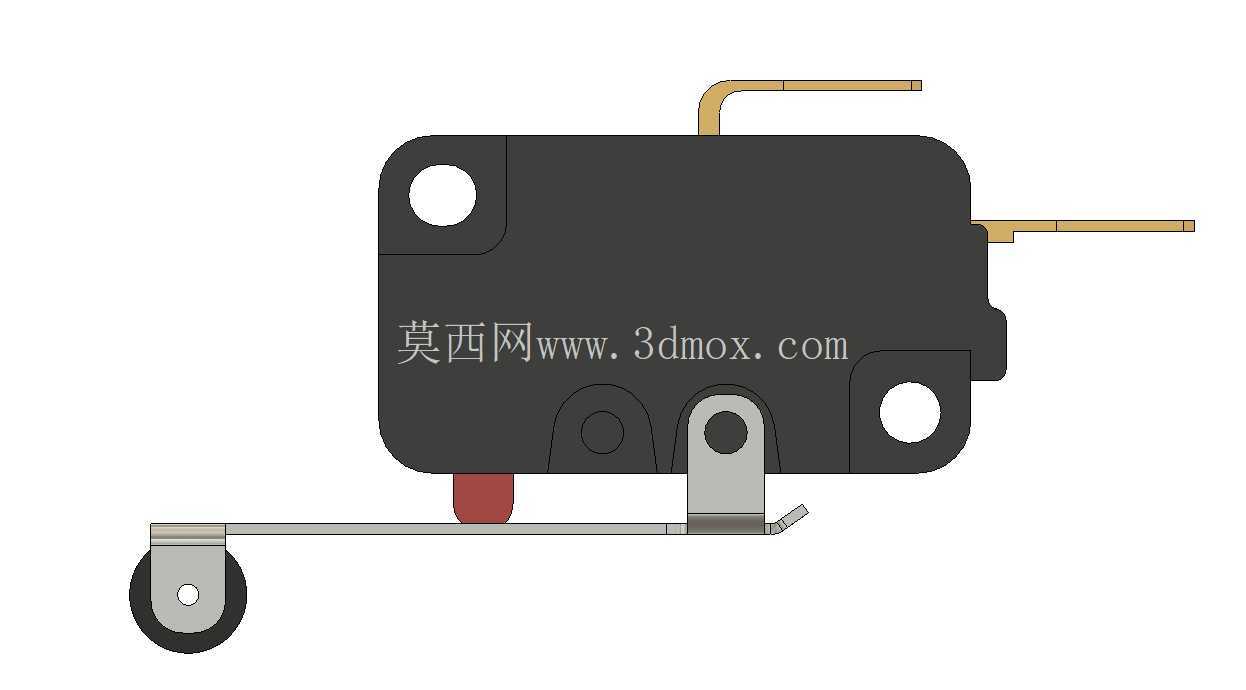

　　这款带滚轮摆杆的微动限位开关，是工业自动化设备、家电、工控系统里极为常见的行程检测与位置触发元件，日常在小型输送线的工位到位检测、家电门盖开合检测、自动化夹具的行程限位、3D打印机的轴端限位等场景中都能见到它的身影，核心作用是通过机械接触的方式，将执行部件的物理位移转化为电信号，实现设备的位置控制、行程保护或者状态切换。从结构设计来看，这款开关采用了黑色阻燃工程塑料作为主体外壳，外壳上预留了两个圆形安装孔，安装孔的位置公差控制在±0.1mm范围内，适配M3规格的安装螺丝，安装时可以根据设备的安装面空间选择正装或者侧装，两个安装孔的中心距为19.8mm，外壳整体的长宽尺寸为27.8mm×15.9mm，不含摆杆的主体厚度为10.3mm，属于紧凑型微动开关的尺寸范畴，能在狭小的安装空间内完成布置。开关的触发端采用了长摆杆加尼龙滚轮的设计，滚轮直径为6mm，滚轮内部嵌有金属衬套，摆杆的有效触发长度为24mm，这种长摆杆设计可以放大触发行程，相比普通直柄微动开关，不需要执行部件精准按压开关触点，只要执行部件接触到滚轮，带动摆杆偏转一定角度就能触发内部触点动作，降低了对执行部件安装精度的要求，同时滚轮的滚动接触可以减少执行部件与开关触发端的摩擦磨损，延长开关的机械使用寿命，在频繁触发的工况下，滚轮结构比固定压杆的磨损量降低60%以上。

　　开关的电气接线端采用了两个直插式焊片引脚，引脚间距为12.7mm，适配标准2.8mm规格的接插件，接线时不需要额外焊接，直接插接对应的端子就能完成接线，引脚从开关本体侧方伸出，不会占用开关正面与背面的安装空间，方便在紧凑的电气仓内完成布线。内部触点采用银合金材质，具备一定的抗电弧能力，额定负载下可以实现10万次以上的电气寿命，内部的瞬动机构可以保证触点在触发时快速完成通断，避免触点因为缓慢闭合产生拉弧烧蚀的问题，不管是常开还是常闭触点，动作的同步差都控制在0.1ms以内，不会出现信号延迟或者触点虚接的情况。

　　在实际选型使用时，需要注意摆杆的触发方向，这款开关的摆杆只能沿垂直于开关本体平面的方向单向触发，安装时要保证执行部件的运动方向与摆杆的偏转方向一致，避免侧向受力损坏摆杆或者内部转轴，滚轮的触发压力约为0.5N，不会对轻质执行部件产生过大的运动阻力，比如在小型滑台的限位场景中，不会因为开关触发阻力过大导致滑台步进电机丢步。开关的防护等级达到IP40，可以阻挡直径大于1mm的固体异物进入，适合在干燥无强腐蚀的室内工控环境中使用，如果是在有油污或者粉尘的工况下使用，需要额外加装防护套，避免油污进入内部导致触点接触不良。

　　建模过程中，对开关的各个配合间隙都做了还原，比如摆杆与本体之间的转轴间隙、滚轮与摆杆之间的转动间隙、外壳上下盖的扣合间隙都控制在0.1-0.2mm之间，完全还原实物的装配关系，安装孔的位置、引脚的尺寸、摆杆的运动行程都和实物保持一致，可以直接用于设备的装配干涉检查，不需要再对模型进行尺寸修正，在做设备整体布局时，可以直接将模型导入装配体，提前确认开关的安装位置是否会和其他运动部件产生干涉，摆杆的触发行程是否匹配执行部件的运动距离，减少实际打样装配时的调整工作量。
