370W锐科光纤激光光源集成结构

这款370W功率等级的光纤激光光源，核心定位是面向工业激光加工设备的集成式核心发光部件，并非独立使用的终端整机，设计阶段就完全围绕设备集成的安装适配、工况耐受、接口兼容需求展开，适配的核心场景覆盖中小功率定制化激光切割、激光雕刻、激光焊接三类主流加工设备，同时也可嵌入各类工业电子设备的外壳框架内作为激光发生单元使用。

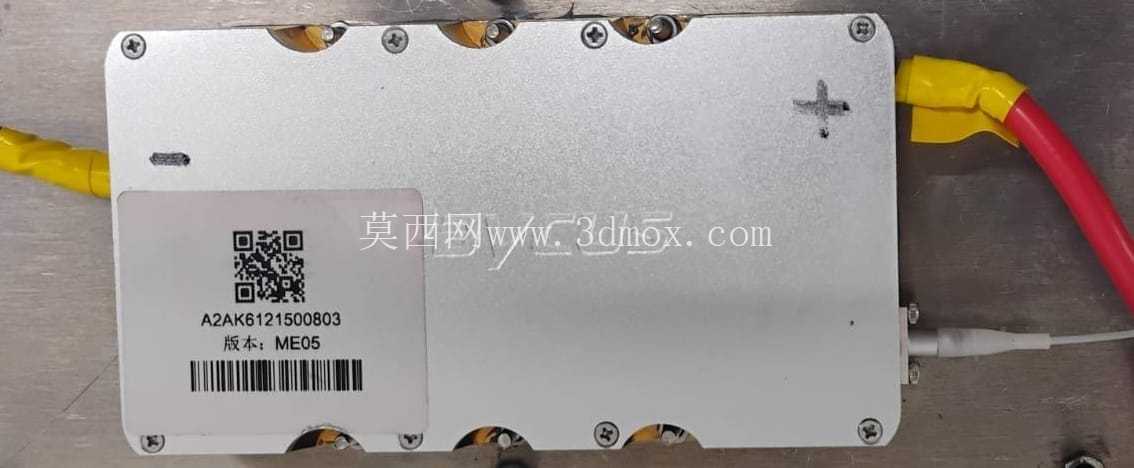

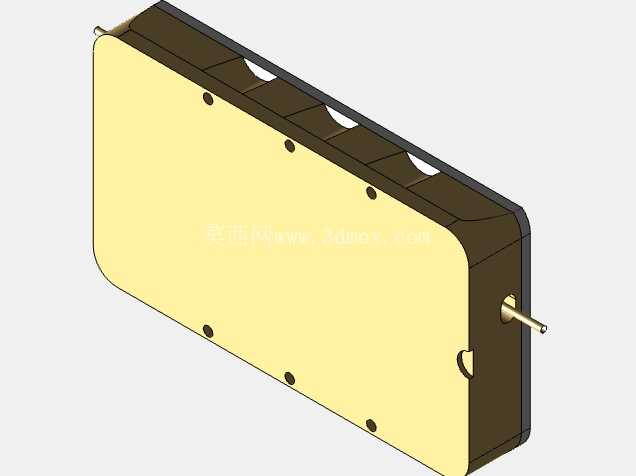

从实际设备集成的落地需求来看，这类集成式光源首先要解决的是安装边界的适配问题，整体采用扁平化长方体构型，主体外壳做了圆角过渡处理，避免集成装配时的锐边磕碰，也能减少设备内部走线时的线缆剐蹭。外壳主体的大平面预留了多组规则排布的安装孔位，孔位间距按照工业铝型材框架的通用安装模数做了匹配，既可以通过螺栓直接固定在设备的内部安装板上，也能搭配减震垫做悬浮式安装，抵消设备运行过程中风机、运动轴传递的微幅振动，避免振动影响光纤耦合精度。光源单侧伸出的光纤输出接头采用标准工业接口，接头位置预留了足够的插拔操作空间，集成时不需要额外调整周边部件位置就能完成光纤的对接与锁紧，接头旁设置的小型定位凸台，能避免光纤接头插装时出现角度偏差，也能在设备运输过程中限制接头的径向窜动。

在功能特性的设计考量上，这款光源的外壳做了分区结构设计，顶部的多组内凹结构并非造型装饰，而是对应内部发热元件的散热风道预留位，集成时既可以搭配设备自带的风冷系统做定向导流，也能在高负载连续运行场景下加装小型散热片，提升长时间工作的热稳定性。外壳的密封结构做了分层设计，主体拼接缝采用嵌入式止口结构，能阻挡工业车间环境内的金属粉尘、切削液雾气进入光源内部，适配加工车间多粉尘、多油雾的复杂工况，不需要额外加装防护外罩就能满足IP54级别的基础防护要求，减少集成时的额外防护成本。

从设计思路的落地逻辑来看，这款光源没有采用独立整机的冗余外壳设计，所有结构特征都围绕集成需求做了精简：去掉了独立设备所需的外置显示屏、操作按键、独立脚架等非必要结构，将所有控制接口、供电接口统一布置在光源的侧端面，方便集成时与设备的主控系统做线束对接，减少设备内部的走线长度。外形尺寸的控制上，整体厚度控制在较薄的区间，能嵌入到紧凑型设备的框架夹层中，不会占用过多的设备内部空间，给设备的运动轴、除尘系统、工装夹具预留足够的布置空间。安装边界的校核阶段，已经考虑了不同集成场景的公差累积问题，所有安装孔位都做了适配装配公差的余量设计，即使设备安装板存在小幅的加工误差，也能顺利完成装配，不需要现场二次扩孔调整。

在实际的设备选型适配中，这款光源的功率等级刚好覆盖薄金属切割、非金属雕刻、精密小件焊接的加工需求，对于做定制化激光设备的结构工程师来说，不需要再对光源做额外的结构改造，直接按照提供的安装孔位、接口尺寸完成框架设计即可，能大幅缩短定制设备的研发周期。外壳的结构强度也做了针对性强化，主体采用硬质铝合金材质，在控制整体重量的同时，能承受设备装配、运输过程中的常规挤压与冲击，不会出现外壳变形挤压内部光学元件的问题。光源的出线位置做了防弯折处理，集成时线缆弯折半径符合工业布线的通用规范，不会因为线缆过度弯折出现供电或信号传输故障。
