Polymaker耗材聚合干燥箱结构设计

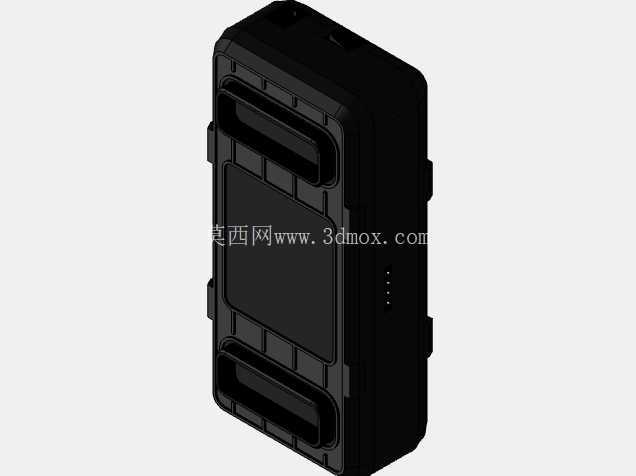

　　做FDM3D打印工艺落地的工程师都清楚，尼龙、PETG、TPU这类吸湿性耗材一旦暴露在空气中超过4小时，打印时就会出现层间剥离、表面气泡、拉丝溢料等问题，严重时甚至会堵塞喷嘴导致整批零件报废，这款聚合干燥箱就是针对这类场景设计的耗材存储烘干一体化设备。从结构设计来看，整体采用硬质工程塑料一体注塑成型的箱式主体，边角做了圆弧过渡处理，既避免了尖锐边角在车间搬运过程中磕碰损坏，也能减少应力集中提升箱体抗冲击性能，箱体两侧设置的内凹式提手与主体一体成型，不需要额外加装金属提手，既降低了装配成本，也避免了提手脱落的风险，搬运时可以直接扣住提手转移，适配桌面级3D打印工位的频繁调整需求。

　　箱体正面的密封门采用嵌入式卡扣结构，门体边缘预留了密封胶条安装槽，装配硅胶密封胶条后可以实现箱内空间与外界环境的完全隔绝，避免外界潮湿空气持续进入箱内影响烘干效果，门体中部设置的透明观察窗采用高透耐温PC材质，不需要打开箱门就能直接观察内部耗材的剩余量与状态，减少开门次数带来的温湿度波动。箱体内部的容腔设计适配标准1kg规格的3D打印耗材卷，同时预留了耗材导出通道，可以直接将烘干后的耗材从通道引出接入3D打印机进料口，实现边烘干边打印的连续作业，不需要反复将耗材从干燥箱中取出转移，避免耗材在转移过程中再次吸潮。功能结构上，箱体内置的加热模块采用低功率PTC恒温加热元件，搭配均风流道设计，可以让箱内温度均匀维持在耗材适配的烘干区间，不会出现局部温度过高导致耗材软化变形的问题，同时内置的温湿度传感模块可以实时监测箱内环境参数，自动调整加热功率维持稳定的烘干环境，不需要人工手动调节参数。箱体侧面设置的状态指示灯采用点阵式布局，可以直观显示当前箱内的温湿度状态与设备运行状态，操作人员在工位上远距离就能判断设备是否正常工作，不需要凑近查看参数。

　　从安装边界来看，这款干燥箱的整体尺寸适配常规桌面级3D打印机的旁侧安装空间，底部做了防滑胶垫安装位，放置在工作台面上不会因为设备运行的轻微振动出现移位，也不需要额外的固定支架，直接放置在平整台面上即可使用，背部预留的电源接口采用内嵌式设计，避免电源线突出箱体影响摆放，也能减少电源线被意外拉扯导致断电的风险。在结构细节处理上，箱体的开合卡扣采用阻尼式设计，开关门时不会出现生硬的碰撞声，同时卡扣的锁紧力经过调校，既能保证密封胶条的压缩量满足密封要求，也不会因为锁紧力过大导致开门困难，日常更换耗材时单手就能完成开门操作。

　　箱内的耗材卷轴支架采用可拆式设计，既可以适配标准内径的耗材卷，也可以根据需求更换不同规格的支架适配大尺寸耗材卷，拓展设备的适用范围。针对长时间连续运行的需求，箱体背部设置了隐藏式散热通风格栅，格栅采用迷宫式结构，既能保证设备内部电路模块的散热需求，也能避免外界潮湿空气从散热通道直接进入箱内，同时格栅的孔径做了限制，可以阻挡车间内的粉尘碎屑进入设备内部，降低电路故障的概率。在实际生产场景中，这类干燥箱既可以用于单台桌面3D打印机的配套耗材烘干，也可以多台并排布置在小型3D打印工坊的工位上，分别存放不同类型的耗材，避免不同耗材混放导致的交叉污染，也能减少更换耗材时的等待时间，提升打印作业的整体效率。相比传统的烘箱类烘干设备，这款聚合干燥箱的体积更小，功耗更低，不需要复杂的安装调试，开箱后接通电源即可使用，非常适合小型加工场景、创客空间、院校3D打印实验室这类场景使用，结构设计上充分考虑了桌面使用的各类细节，没有冗余的结构设计，所有功能结构都围绕耗材密封存储、恒温烘干、连续供料三个核心需求展开，在保证功能完整性的前提下尽可能压缩了设备的整体体积，减少对工作台空间的占用。
