创想三维K1系列3D打印机挤出热端结构

　　这套热端组件是面向桌面级FDM熔融沉积成型3D打印机开发的核心挤出熔融部件，主要适配创想三维K1、K1 MAX等高速打印机型，承担耗材熔融、流量稳定输出、温度精准管控的核心功能，是决定高速打印工况下成型质量、出丝稳定性、耗材适配范围的关键结构件。从实际装机应用场景来看，该组件直接安装在打印机X轴运动滑台上，随挤出机构做高速往复运动，因此在设计阶段就充分考虑了运动惯量控制，上部散热座采用一体化鳍片式铝合金结构，在保证散热面积足够的前提下尽可能压缩整体高度与冗余重量，避免高速启停、急转变向过程中因运动件惯量过大引发的振纹、丢步问题，适配机型最高30000mm/s²的加速度工况需求。

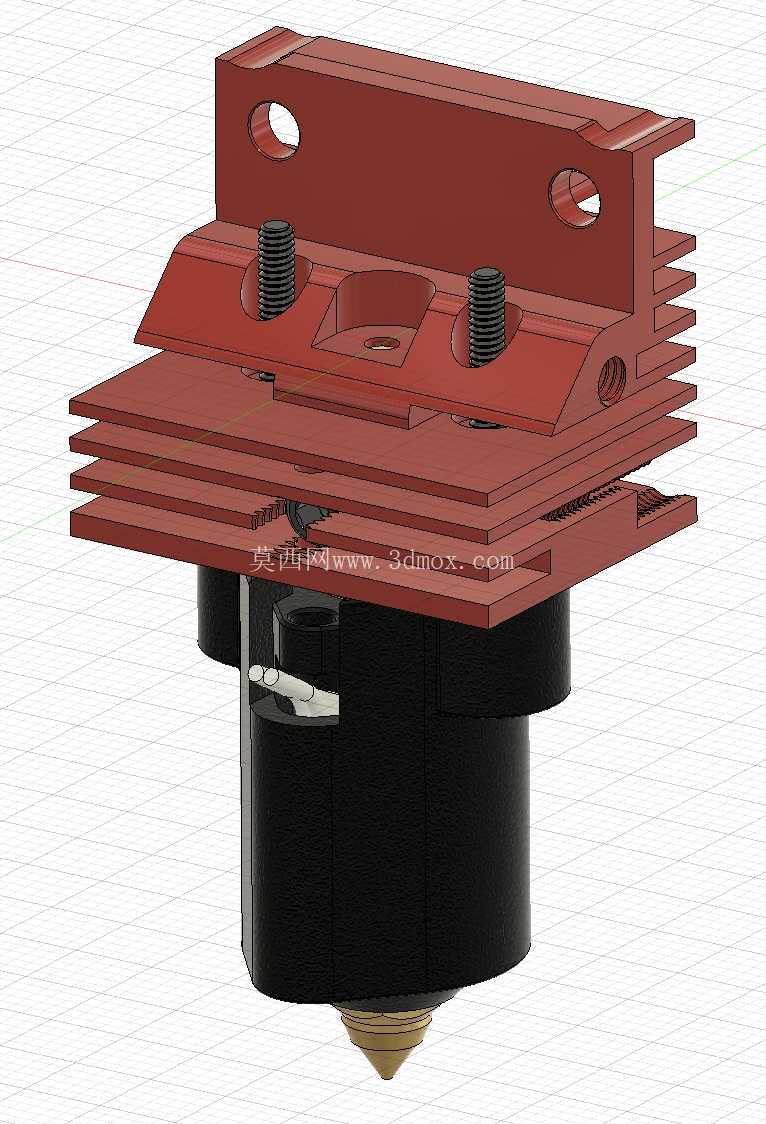

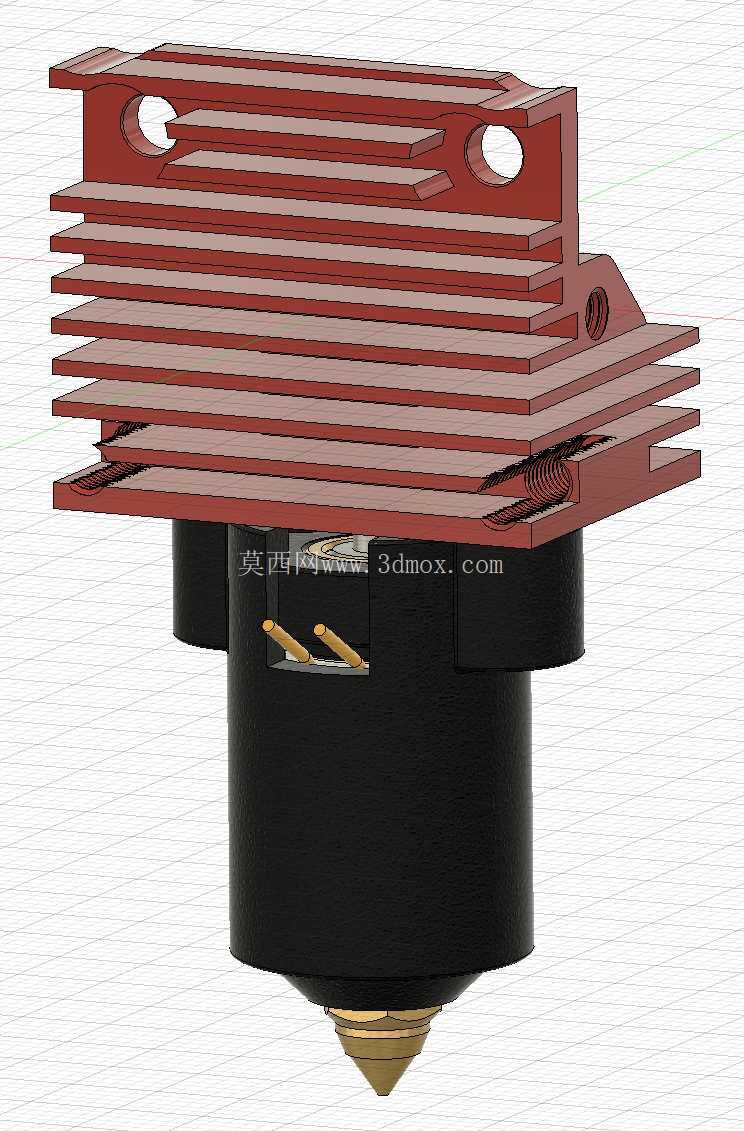

　　结构设计上采用了上下分区的温度隔离思路，上部红色散热鳍片区域通过多道平行散热槽增大与空气的接触面积，配合近端散热风扇可将喉管上部温度稳定控制在耗材玻璃化转变温度以下，避免耗材提前软化引发的堵头、溢料问题；下部黑色加热块区域集成了加热棒与测温元件安装位，可快速将温度提升至常用PLA、PETG、ABS、TPU等耗材的熔融区间，双金属喉管的设计进一步降低了上下区域的热传导效率，减少热量向上部散热结构的传递，保证温度场分布的稳定性，避免热 creep 现象导致的送料阻力波动。

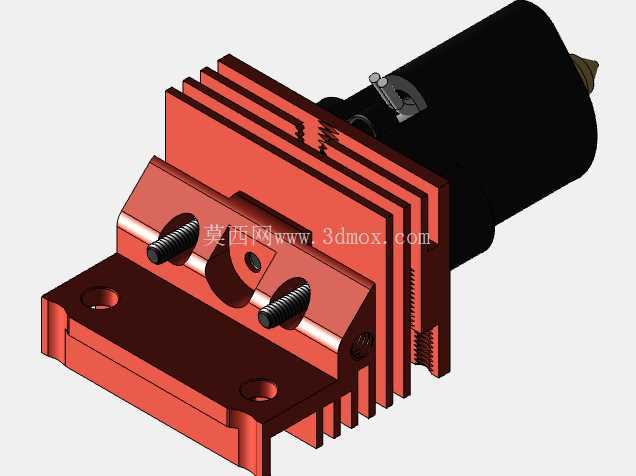

　　安装边界方面，上部散热座预留了两个对称的M3螺纹安装孔，孔位间距与原厂挤出机构安装位完全匹配，无需额外改装即可直接替换原厂热端组件，散热座侧面预留的通孔用于喉管定位与走线固定，下部加热块的喷嘴安装采用通用M6螺纹接口，可兼容市面上绝大多数标准E3D规格喷嘴，用户可根据打印需求更换不同孔径、不同材质的喷嘴，适配大流量高速打印、精细细节打印等不同场景。实际使用过程中，该结构的散热鳍片做了边缘倒角处理，既减少了安装过程中的锐边划伤风险，也能在高速运动时降低风阻带来的气流紊乱，保证散热气流能够顺畅通过每一道散热槽，带走喉管上部的多余热量；加热块与散热座之间预留了足够的隔热间隙，可配合硅胶隔热套使用，进一步降低加热块热量向周边结构的辐射，减少打印过程中模型受到的热辐射影响，降低翘边风险。

　　从耗材适配角度来看，双金属喉管的内壁采用光滑低摩擦材质，可减少耗材送进过程中的阻力，即使是回退量较大的高速打印工况，也能保证耗材送进的顺畅性，减少耗材研磨、断料的问题；加热块的热容设计经过优化，在大流量快速出丝时能够保持温度波动控制在±1℃范围内，避免高速打印时因热量补充不及时导致的出丝变细、层间结合力不足问题。组件整体的装配公差控制在0.02mm以内，喉管与散热座、加热块的配合面采用过盈定位配合，避免装配间隙导致的漏料问题，喷嘴与加热块的贴合面经过精密研磨，保证导热效率的同时防止熔融耗材从螺纹缝隙溢出。在日常维护场景下，该结构的拆装逻辑清晰，松开上部固定螺丝即可将整个热端组件从滑台上拆下，更换喷嘴、清理喉管残留耗材时无需完全拆解散热结构，降低了日常维护的操作难度，对于设备改装、运维人员来说，通用的接口设计也预留了足够的改装空间，可根据实际使用需求更换不同功率的加热棒、不同精度的测温元件，拓展更高温度的耗材打印能力，适配PEEK、PEKK等高温工程塑料的打印需求。
