带液体推进系统的人造卫星结构设计

在航天工程领域，液体推进卫星是在轨执行任务的核心载体之一，这类航天器的结构设计直接决定了在轨运行的可靠性、姿态调整精度以及任务执行周期。从实际应用场景来看，这类带液体推进模块的卫星，主要承担近地轨道观测、通信中继、空间环境探测等任务，推进系统是其完成轨道转移、姿态修正、离轨处置等关键动作的核心执行单元，没有可靠的推进结构设计，卫星无法在入轨后精准抵达预定轨道，也难以在长期运行中克服空间摄动保持轨道位置稳定。

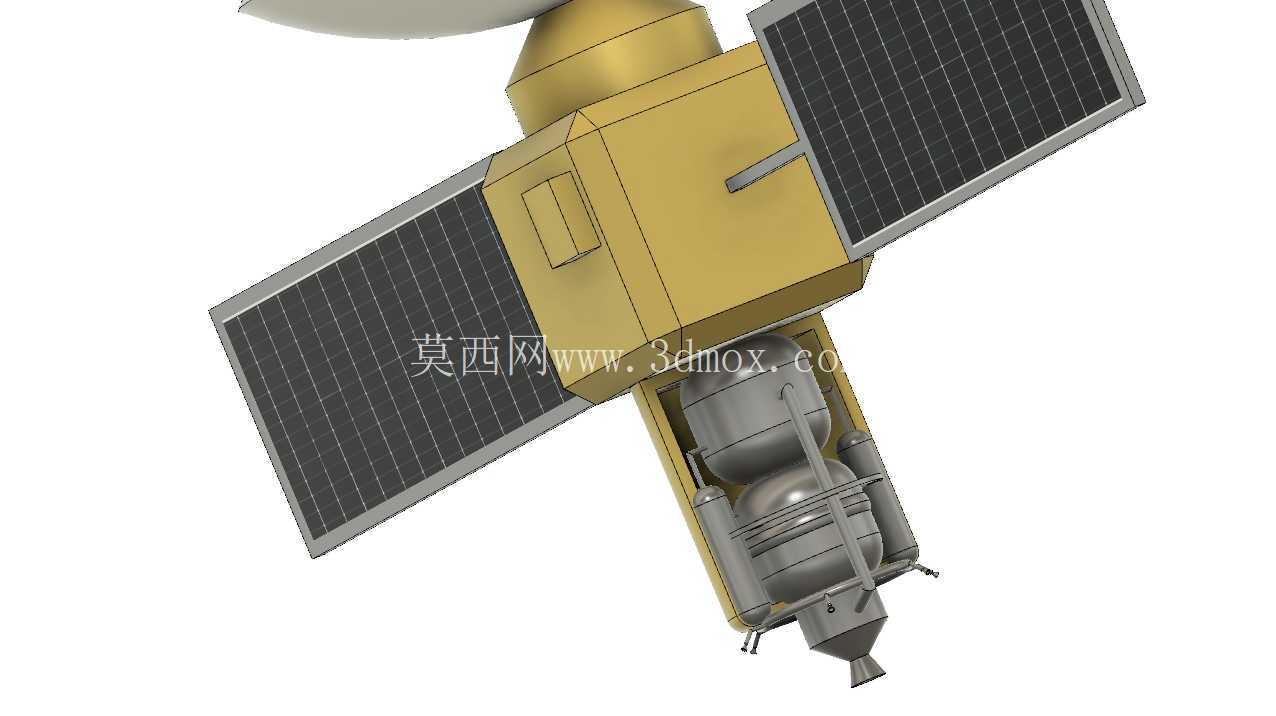

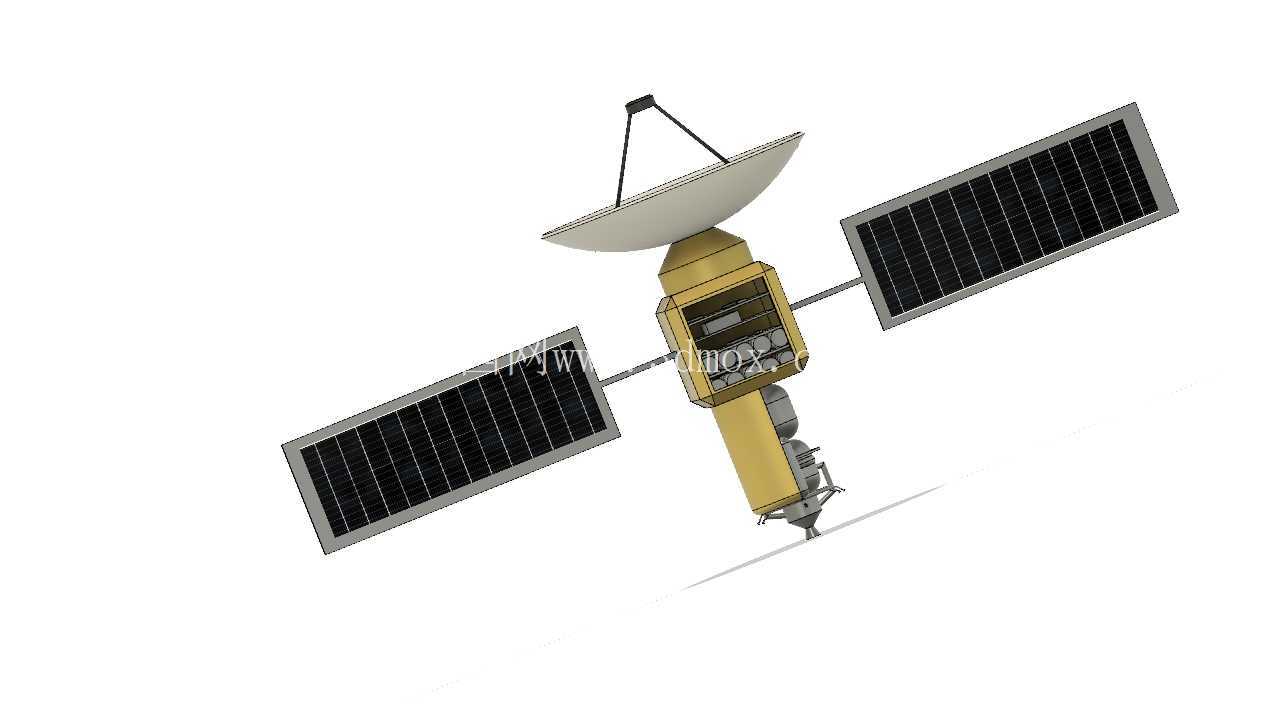

从结构功能特性来看，该卫星的主体舱段采用箱式承力结构设计，外部包覆的太阳能帆板通过铰接支架与主体舱段连接，帆板展开后可在在轨运行阶段持续为星上设备、推进系统供电。主体舱段下部集成的液体推进模块，包含推进剂贮箱、管路输送组件、火箭发动机推力室以及姿控喷管单元，其中双贮箱并联的布局能够平衡推进剂消耗过程中的整星质心偏移，避免推进剂晃动带来的姿态干扰，这一设计细节在长寿命卫星的结构方案中尤为关键——如果质心偏移量超出姿控系统的调节阈值，会直接导致卫星姿态失稳，甚至丢失任务能力。

在设计思路层面，该结构方案优先考虑了整星的力学承载特性与推进系统的安装兼容性：主体舱段的承力框架采用一体化构型，既能够承受发射阶段的过载冲击，也为推进模块的各个组件预留了标准化的安装接口，推进剂贮箱通过卡箍式连接结构固定在承力主梁上，管路走线沿舱段内壁的线槽布置，避免与帆板转动机构、星载电子设备产生干涉。太阳能帆板的连接铰链设计有锁定机构，发射阶段帆板折叠贴合在主体舱段侧面，入轨后通过火工品解锁完成展开，展开角度可根据在轨太阳入射角度进行小幅调整，最大化太阳能接收效率。

从安装边界与尺寸适配角度来看，该卫星的主体舱段截面为规则矩形，折叠状态下的外包络尺寸能够适配主流运载火箭的整流罩内部空间，无需额外设计复杂的减震适配结构即可完成星箭对接。推进模块的发动机喷管伸出主体舱段下端面，安装时需要预留足够的热防护空间，避免发动机点火时的高温羽流冲刷舱段底部的设备与结构件；姿控喷管分布在推进模块的周向位置，每个喷管的喷射方向都经过精准计算，确保产生的推力力矩能够覆盖三个轴向的姿态调整需求，不存在推力死区。

在结构细节处理上，推进剂贮箱采用球形与柱形结合的构型，在有限的舱内空间内最大化推进剂装填量，同时降低贮箱本身的结构重量；贮箱与管路的连接位置设计有密封冗余结构，能够适应空间环境下的温度交变，避免推进剂泄漏风险。帆板的基板采用轻量化蜂窝夹层结构，表面粘贴的太阳能电池片排布避开了帆板与主体连接的加强筋位置，防止结构应力集中导致电池片碎裂。主体舱段的外表面设计有多层隔热材料的安装点位，能够在轨道运行的高低温交变环境下，维持舱内设备与推进系统的工作温度在合理区间，避免推进剂出现冻住或者超温汽化的异常工况。

对于三维建模从业者而言，这类航天器结构的建模过程需要重点关注各个组件的装配约束关系，尤其是推进系统管路的走向、帆板转动的运动包络、星箭对接面的形位公差，这些细节直接决定了模型后续用于结构仿真、装配校验的实用价值。在实际工程应用中，这类三维模型还可用于航天科普展示、推进系统原理教学、卫星总体方案论证阶段的可视化演示，帮助设计团队快速排查结构干涉、优化整星布局，缩短方案迭代的周期。需要注意的是，液体推进系统的质心变化是卫星总体设计中需要反复校核的环节，建模过程中需要准确还原每个组件的质量属性，才能为后续的质心计算、姿控系统参数匹配提供可靠的模型基础，避免因模型质量参数偏差导致后续设计出现颠覆性问题。
