轻量化钢管桁架式卡丁车承载底盘结构

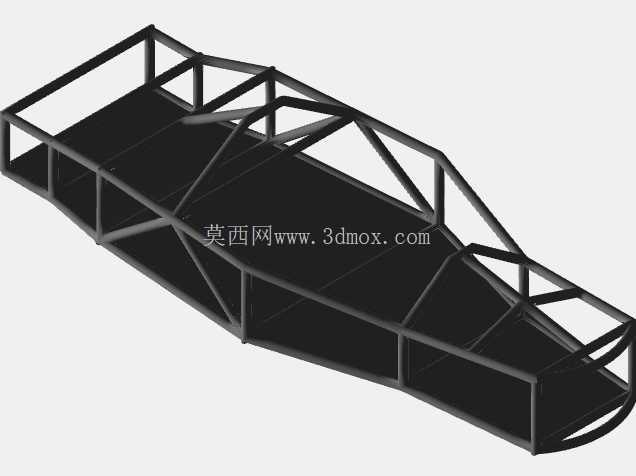

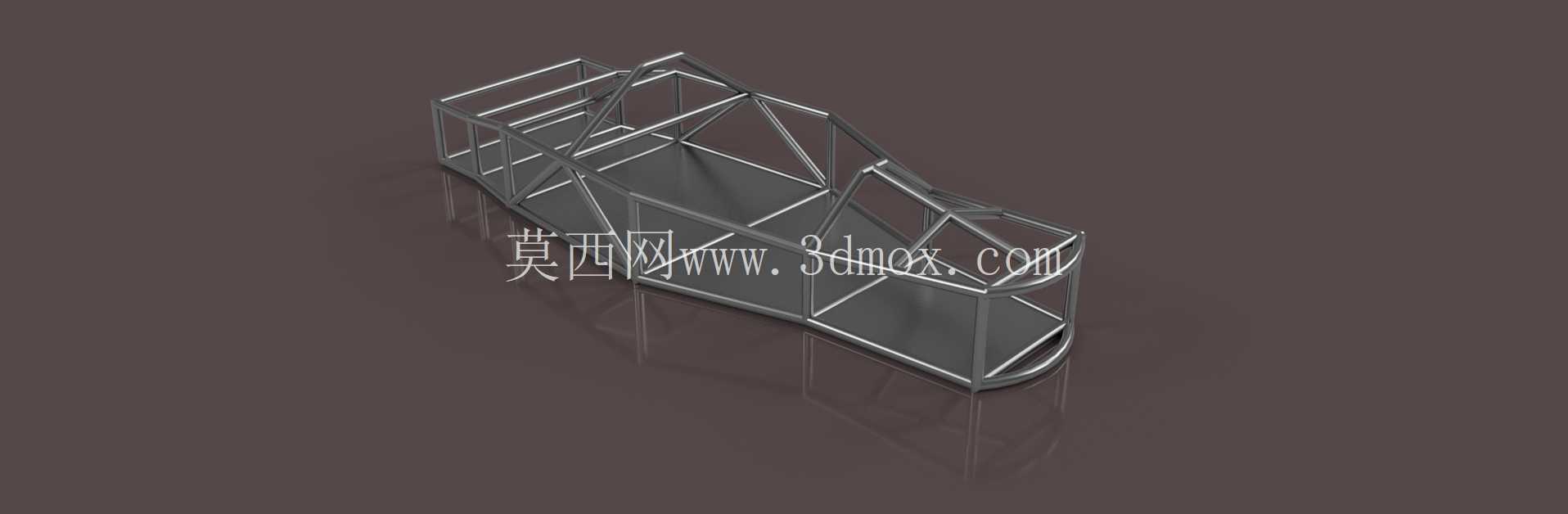

　　这套卡丁车底盘采用无内胎钢管桁架焊接结构，核心定位是小型场地竞速、休闲娱乐类卡丁车的核心承载基体，完全替代传统带独立悬架的分体式车架方案，适配场地铺装路面、小型越野体验赛道等多种使用场景，日常可承载单人驾乘，同时为动力单元、行走机构、操控组件、驾乘座椅提供统一的安装基准。从结构设计逻辑来看，整个桁架采用等径薄壁钢管弯折后拼焊成型，所有拐角位置均做了圆弧弯折处理而非直角拼接，一方面是避免焊接应力集中导致的焊缝开裂，另一方面是在钢管壁厚不变的前提下，通过连续的桁架斜撑布局提升整体扭转刚度——场地卡丁车在高速过弯时会承受持续的侧向载荷，若底盘扭转刚度不足，会出现车轮定位参数偏移、转向响应滞后的问题，这套结构通过多组三角形斜撑在乘员舱下方、动力安装位、前悬安装点之间形成连续的力传递路径，过弯时的侧向力可以通过斜撑快速分散到整个桁架结构，不会出现局部应力集中的问题。

　　底盘底板采用整板式铺设，直接焊接在桁架下沿的钢管上，既可以阻挡行驶过程中路面飞溅的碎石、杂物卷入动力或传动部件，也能为驾乘人员提供平整的脚部放置空间，同时整板结构也能进一步提升桁架的抗扭性能，相当于在桁架下方增加了一层大面积的抗剪支撑板。

　　从安装边界来看，整个底盘前窄后宽，前端收窄的结构是为了给转向机构留出足够的摆动空间，避免转向轮打满方向时与车架发生干涉，前端的钢管预留了转向立柱、前桥安装的焊接支座位，安装孔位同轴度公差控制在0.2mm以内，保证转向机构转动顺畅无卡滞；中部乘员舱位置的桁架做了内收处理，既可以降低整车重心，也能为座椅安装、安全带固定点预留足够的安装平面，座椅安装位预留了多组调节孔位，可以适配不同身高驾乘人员的坐姿调整需求；后部桁架宽度更大，主要是为了容纳发动机、传动链轮、后轴总成，后部的钢管壁厚比前部增加1mm，因为动力输出的扭矩、后轴的载荷冲击都会直接作用在后部结构上，局部加强的设计可以在控制整体重量的前提下，提升高载荷区域的结构强度。

　　整个底盘没有设计独立悬架安装位，所有车轴直接通过支座刚性连接在车架上，这种设计并非缺陷，而是针对场地卡丁车的使用场景做的取舍：场地卡丁车行驶路面平整度高，不需要长行程悬架来过滤路面颠簸，刚性连接的设计可以让路感直接传递到转向系统，提升操控响应速度，同时减少悬架部件带来的额外重量和故障点，降低后期维护成本。在结构验证阶段，这套底盘已经完成了多工况下的应力分析与安全系数校核，在满载急加速、紧急制动、高速过弯的极限工况下，最大应力出现在后部动力安装支座位置，数值远低于钢管材料的屈服强度，安全系数满足场地竞速类车辆的设计要求，不会出现结构失效的问题。焊接工艺上，所有钢管拼接位置均采用满焊处理，焊缝高度不小于钢管壁厚，焊接完成后会做应力释放处理，避免长期使用过程中焊缝出现疲劳开裂，整个桁架外表面可根据使用需求做喷塑、喷漆处理，提升防锈能力和外观质感。
