带齿圈侧支臂连接结构铸造零件

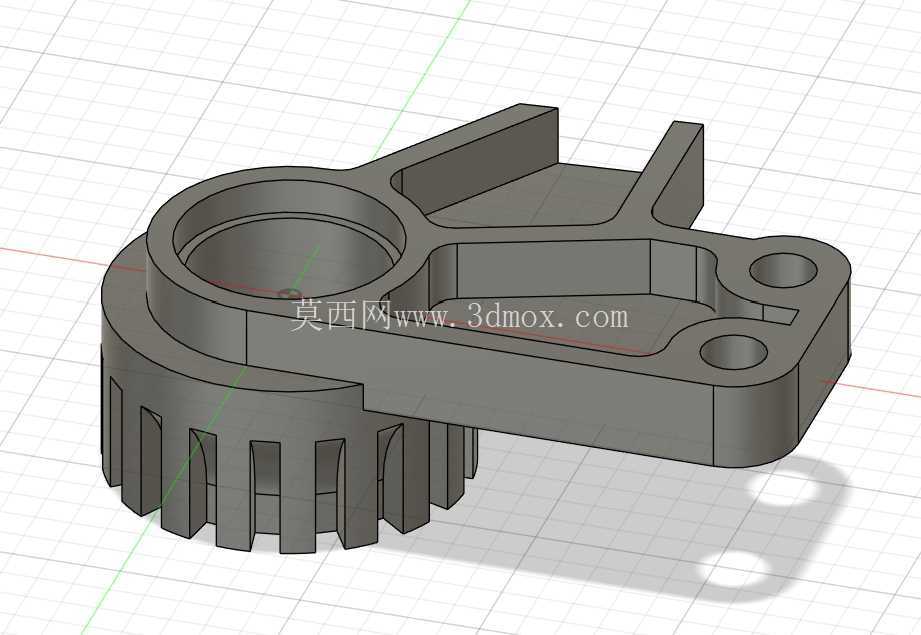

　　在中小功率传动组件的配套结构设计中，这类带齿圈侧支臂的一体式铸件常作为动力输出端的连接基座使用，常见于小型园林工具、家用食品加工设备或是轻型自动化输送线的末端传动单元，承担着动力承接、部件定位与相邻组件连接的多重作用。从结构功能来看，下部周向均匀分布的直齿结构并非用于大载荷的齿轮啮合传动，更多是作为手动调节时的防滑施力位，或是与配套的棘爪结构配合实现单向锁止定位，避免设备运行过程中基座出现非预期的周向转动，齿槽的深度与齿厚经过反复校核，既保证手动调节时手指施力有足够摩擦力，也能在棘爪卡入时承受额定的锁止力矩，不会出现齿部崩裂的情况。上部的环形筒状结构是核心的轴系安装位，内孔的尺寸公差按照基孔制H7级精度设计，能够适配常规的深沟球轴承或是粉末冶金衬套，筒壁的厚度经过铸造工艺性优化，避免出现壁厚差过大导致的铸件缩孔缺陷，筒身的高度刚好匹配标准轴承的宽度，安装后轴承端面与筒口基本齐平，不需要额外设计挡圈槽来做轴向限位，简化了后续装配的工序。从环形基座侧向延伸出的两支臂结构，是整个零件的连接核心，支臂采用了变截面的设计思路，靠近环形基座的位置截面厚度更大，能够承接轴系传递过来的径向载荷，往末端延伸的过程中截面逐渐收窄，在保证结构强度的前提下尽可能降低铸件的整体重量。

　　支臂末端设计的两个同轴安装通孔，孔位的中心距严格匹配配套设备的安装立柱间距，孔口位置做了轻微的锪平处理，能够让紧固螺栓的端面完全贴合，避免装配时出现螺栓偏斜导致的连接松动。两支臂之间的镂空区域并非随意设计，一方面是为了减少铸造时的材料用量，降低零件的整体成本，另一方面也给相邻的传动连杆预留了运动空间，避免设备运行过程中连杆与基座出现运动干涉。设计这类铸件的时候，首先要明确安装边界的约束条件：整个零件的最大外圆由下部齿圈的齿顶圆决定，安装后齿圈下方需要预留至少3mm的间隙，避免齿部与设备底壳出现摩擦；侧支臂的延伸长度不能超过设备外壳的内部安装腔尺寸，两个安装孔的中心与环形基座中心的连线角度，要匹配设备内部其他组件的布局，避免出现装配后与电机、线路等部件干涉的情况。

　　铸造工艺层面，所有的转角位置都设计了R2-R3的铸造圆角，避免应力集中导致的零件断裂，拔模斜度统一取1.5度，能够保证铸件从砂型中顺利脱出，不需要额外做过多的后期打磨处理。零件的材质选用常用的ZL102铸造铝合金，熔融状态下流动性好，能够完整填充齿部、支臂等细节位置，成型后的零件重量轻，具备足够的结构强度，同时还有不错的抗腐蚀性能，能够适应多数常规工况的使用需求。在实际装配场景中，这类零件不需要做额外的表面处理，铸造成型后经过简单的抛丸去毛刺，对轴承安装内孔、安装通孔做少量的机加工保证尺寸精度即可投入装配，整体加工工序少，量产成本低，非常适合十万级以上的大批量生产场景。

　　从受力角度分析，轴系安装位承受的径向载荷会通过环形基座均匀分散到下部的齿圈结构与侧支臂上，不会出现局部应力过大的情况，支臂的受力方向与支臂的延伸方向基本一致，能够最大化发挥材料的结构强度，在额定载荷下长期使用也不会出现支臂断裂、基座变形的问题。很多初学者在设计这类铸造连接件的时候，容易忽略壁厚均匀性的要求，在支臂与环形基座的连接位置做加厚处理，反而导致铸造时出现内部缩松，降低零件的实际结构强度，或是把安装孔的位置设计得过于靠近支臂边缘，导致螺栓紧固时出现支臂边缘开裂的问题，这些细节在这个模型的设计中都做了规避，两个安装孔的中心到支臂边缘的距离都大于孔径的1.5倍，保证连接位置有足够的结构强度。
