多工位气动定位点焊工装夹具

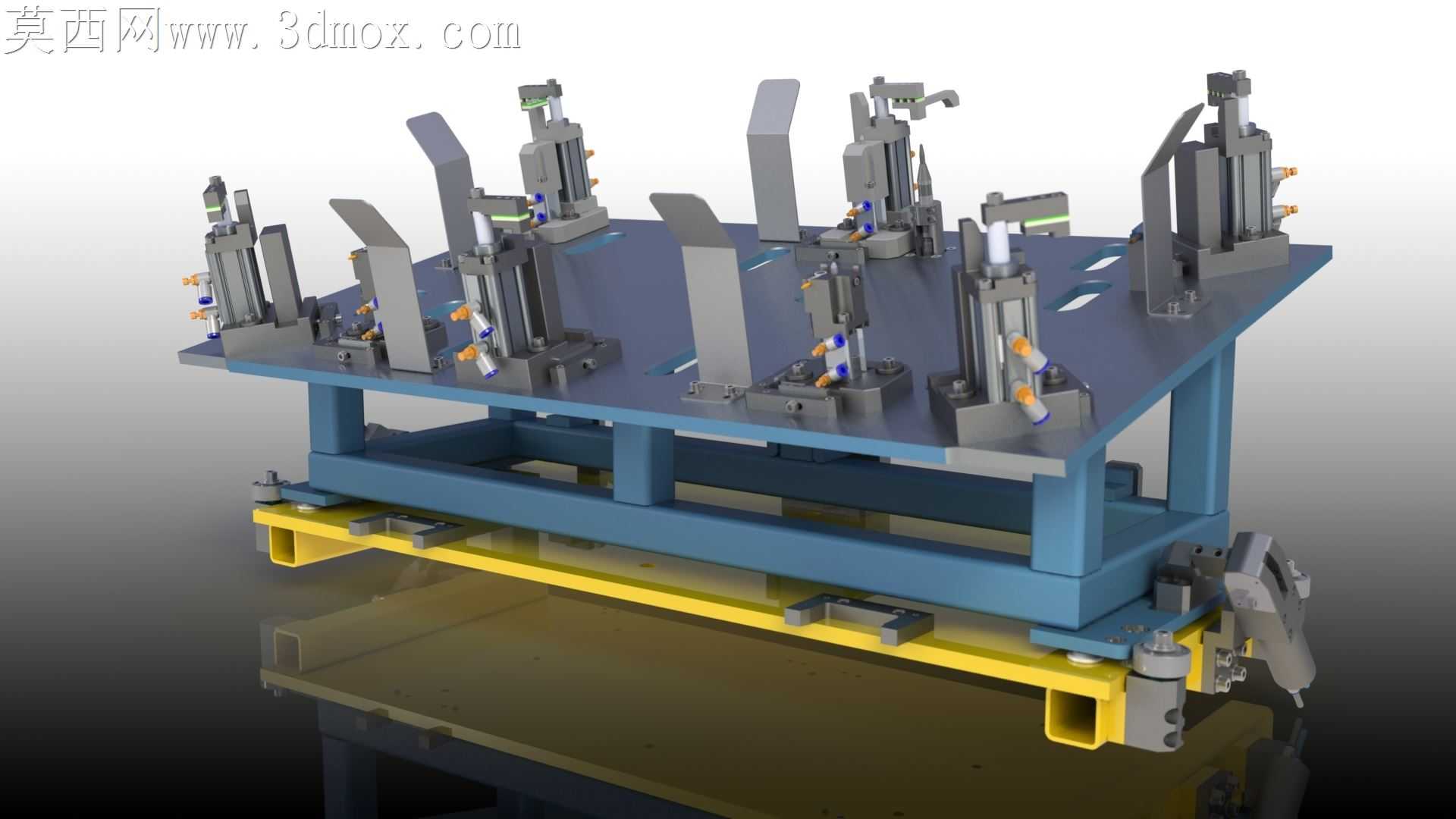

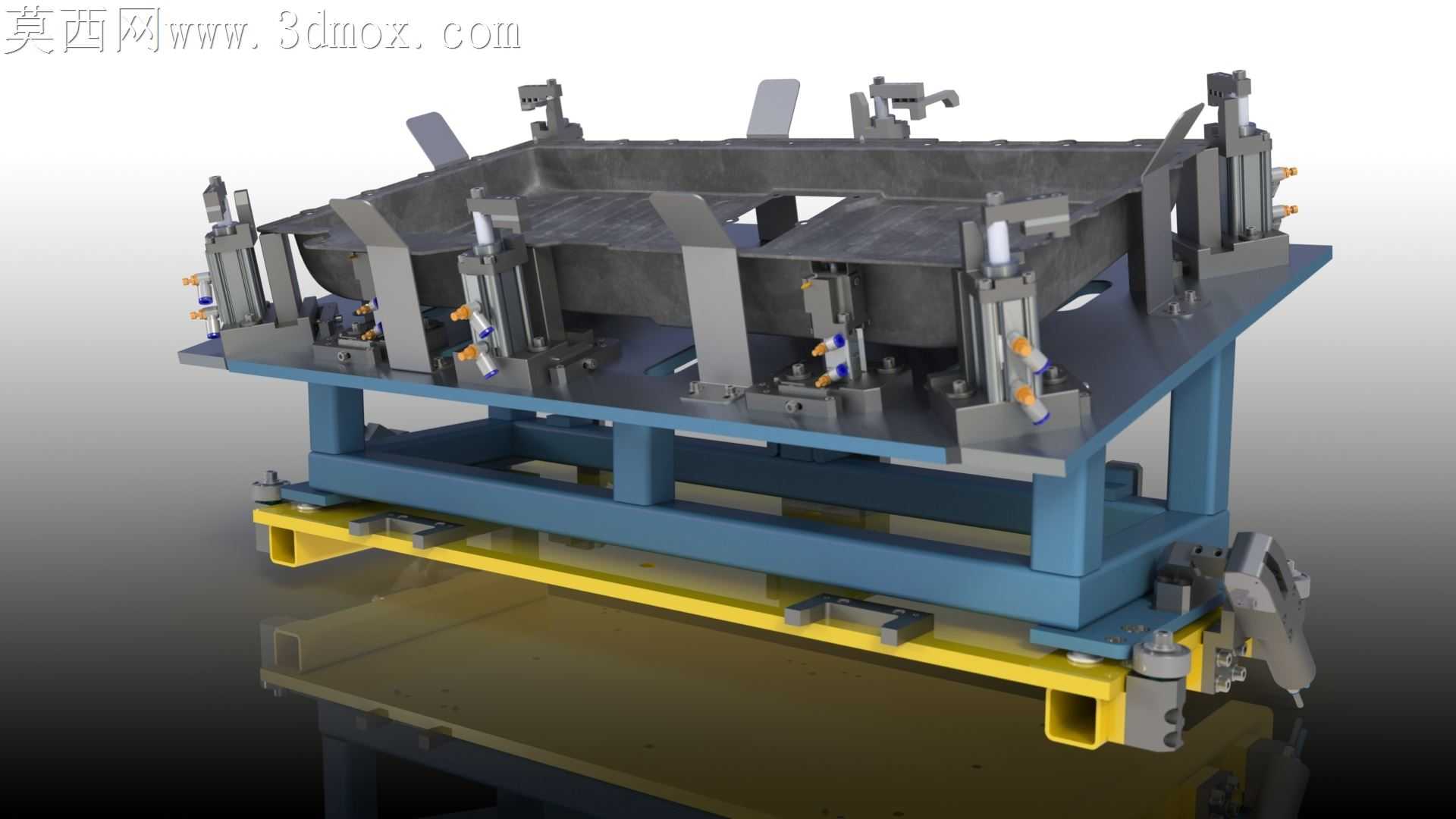

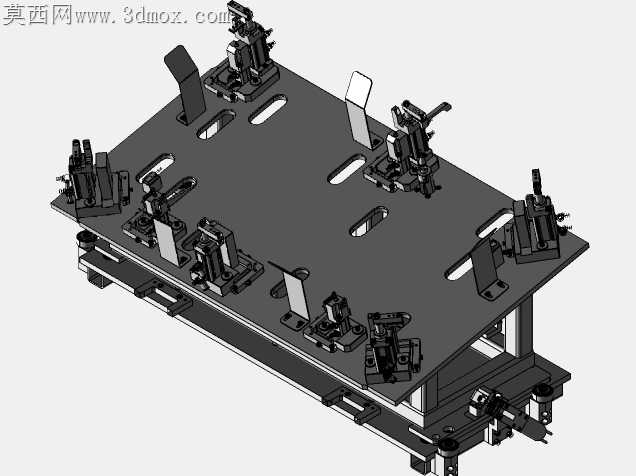

车间点焊工位长期存在的定位偏移问题，一直是影响钣金焊接件良率的核心痛点，这套气动点焊夹具的结构设计，完全围绕装配逻辑做了全链路的细节打磨。下层黄色方钢底座预留的滑动卡槽，没有采用常见的整面铣平安装面，而是在卡槽两侧做了0.2mm的公差带避让，既保证夹具整体能沿滑轨快速换型，又不会因为滑动间隙过大导致上层定位基准偏移，安装时无需反复打表找正，推入卡槽后锁紧侧面的快速夹钳就能完成工位固定，换型时间能压缩到传统螺栓固定夹具的三分之一。上层蓝色工作台面的定位挡块排布，没有按照对称布局做均匀分布，而是根据待焊钣金件的折弯应力变形方向调整了挡块位置，每个气动压头的压接点位都避开了钣金的折弯回弹区，压头端部镶嵌的聚氨酯缓冲垫硬度选了邵氏60度，压接时不会在钣金表面留下压痕，也不会因为硬接触导致工件被顶起出现虚焊。压头的安装座做了腰型孔调节设计，不同批次钣金件存在微小尺寸公差时，不用拆换整个定位组件，松开锁紧螺栓微调压头位置就能适配，省去了重新加工定位块的等待时间。台架的双层支撑结构没有用整封钢板做加强，而是在两层框架之间加了斜向支撑筋，焊接时产生的飞溅不会堆积在框架夹层里，日常清理只需要扫过工作台面就能完成，不会因为焊渣堆积卡滞气动管路的接头。侧面布置的气动阀组全部做了嵌入式安装，阀组的操作按钮高度刚好适配操作工站立时的手部操作位置，不用弯腰或者抬手就能完成压头的开合控制，阀组的进气口加装了小型过滤接头，能过滤掉车间气源里的水分和焊渣碎屑，避免气缸活塞被杂质拉伤出现漏气泄压。每个定位挡块的边缘都做了15度的导入倒角，工件上料时不用精准对准定位槽，顺着倒角就能滑入定位位置，减少上料时的对位辅助时间。夹具体的所有外露棱边都做了R3的圆角处理，避免操作工上下料时被锋利的钢板边缘划伤，底部的黄色底座表面做了喷塑处理，焊接飞溅落在上面会自然脱落，不会粘连在底座表面形成凸起影响夹具的水平度。整套夹具的气动管路全部藏在双层框架的空腔内部，只有靠近气缸的短段管路外露，不会被焊接飞溅烫坏气管，也不会因为管路外露勾挂操作工的工作服造成安全隐患。压头的行程做了限位设计，最大下压行程刚好压到工件表面，不会因为气缸行程过大压弯薄壁钣金件，每个气缸的进气回路都单独加了节流阀，能根据不同位置的压接需求调整下压速度，靠近工件边缘的压头调慢下压速度，避免快速下压时把工件推偏，中间位置的压头保持正常下压速度，兼顾装夹效率和定位精度。
