小型数控加工用迷你定位夹具结构

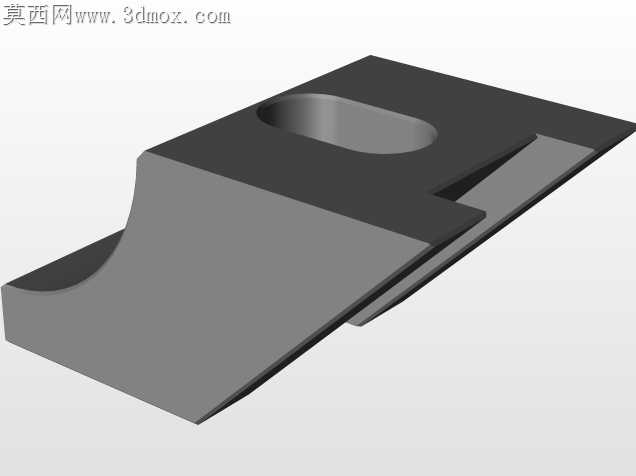

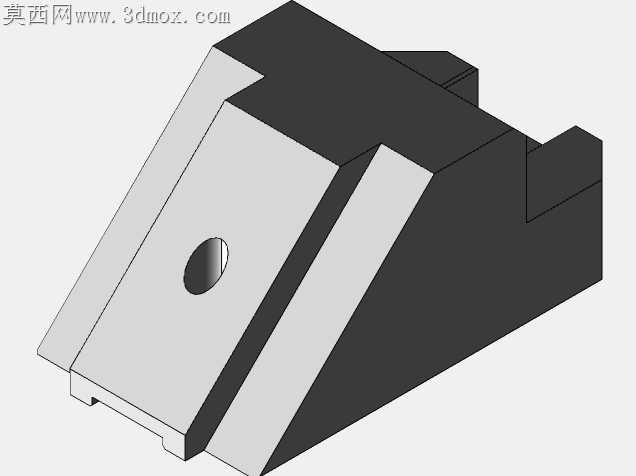

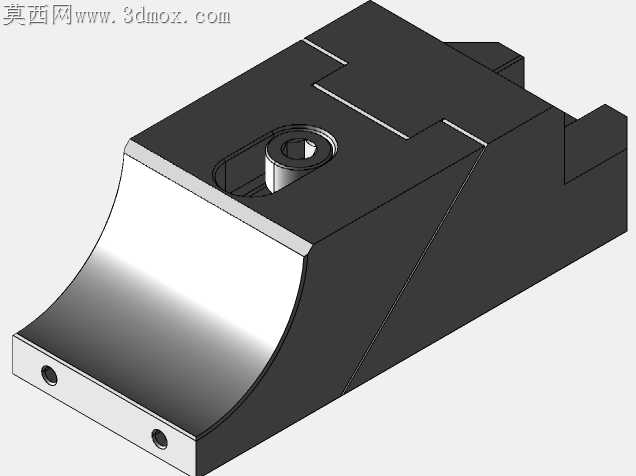

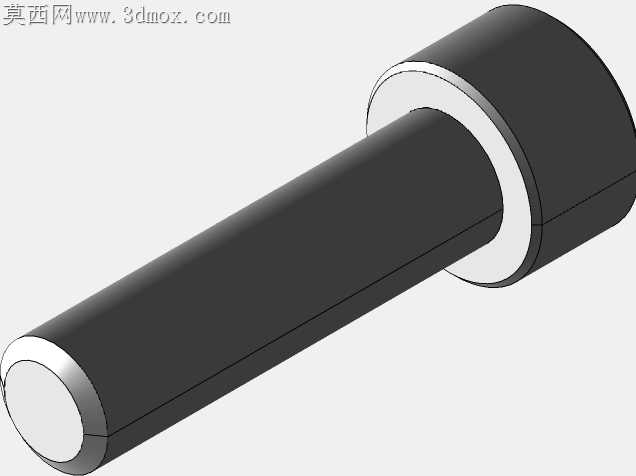

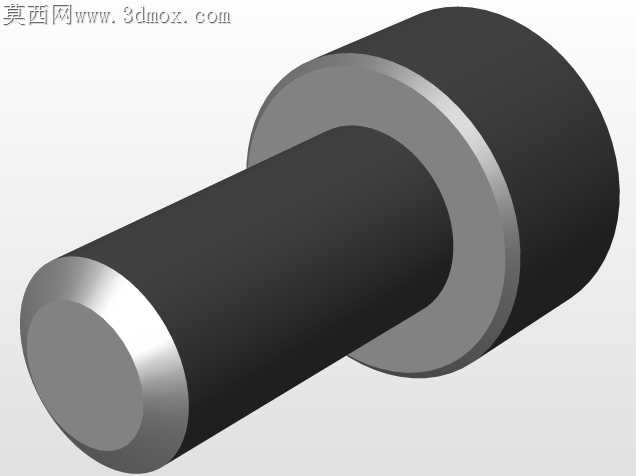

常规小型数控加工场景里，通用台钳装夹异形小工件时，常出现夹持位遮挡加工面、悬空装夹振刀、小批量换型调机耗时长的痛点，这款迷你夹具的结构设计恰好瞄准这些现场问题做了针对性优化。夹具体前端的弧形过渡面并非单纯做外观修饰，铣削加工该曲面时特意留了0.02mm的研磨余量，避免直角棱边在装夹时刮伤工件已加工表面，同时曲面的曲率匹配常见小型轴类、异形块的轮廓，装夹时接触面积比平口钳增大近四成，切削力传递更均匀，吃刀量稍大也不会出现工件移位的问题。顶面的内六角锁紧孔做了沉台避让，锁紧螺栓完全沉入孔内后，顶面无凸起结构，加工时刀具走刀路径不会被螺栓干涉，甚至可以实现工件顶面及相邻侧面的一次性装夹加工，省去二次装夹的找正时间。夹具体底部的两个定位销孔位置公差控制在0.01mm以内，可直接适配数控工作台的标准T型槽定位块，装夹时不需要反复打表找正夹具位置，换型时仅需松开锁紧螺栓更换适配垫块即可，调机时间能缩短一半以上。夹具体侧面的斜向加强筋是经过切削受力仿真后确定的角度，常规平口钳在侧向切削力作用下，钳口位置容易出现微米级的让刀变形，这款夹具的斜筋直接将受力传导至底部安装面，侧向受力时的形变量比同尺寸通用夹具降低60%，精加工薄壁小零件时能有效保证尺寸公差稳定性。前端的两个安装孔做了锪平处理，固定螺栓锁紧后头部完全埋入孔内，不会突出夹具体前端面，加工长条形小工件时，工件可以伸出夹具前端无遮挡，不会出现刀具撞到螺栓头的风险。锁紧机构的行程做了限位设计，最大张开距离适配15mm以内的小型工件，避免行程过大导致锁紧时工件偏斜，内部的锁紧块做了锯齿防滑处理，但锯齿深度控制在0.1mm，既保证夹持摩擦力足够，又不会在工件表面留下过深的夹痕，后续去毛刺工序的工作量大幅降低。夹具体的非加工面做了发黑处理的预留工艺位，加工完成后表面处理时不需要额外做遮蔽，装配时各配合面的边缘都做了0.2mm的倒角，没有尖锐毛刺，工人装夹操作时不会划伤手部，细节处完全贴合车间实际使用的需求。
