定制锂电池移动电源外壳结构设计

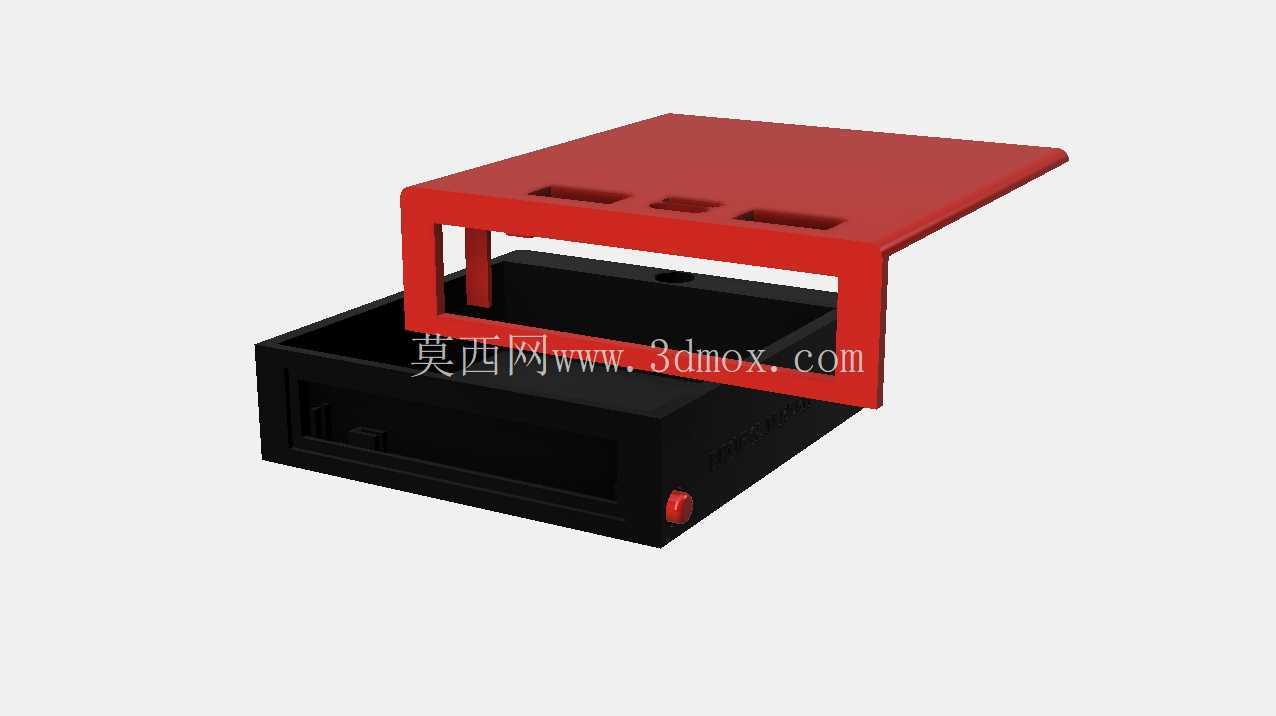

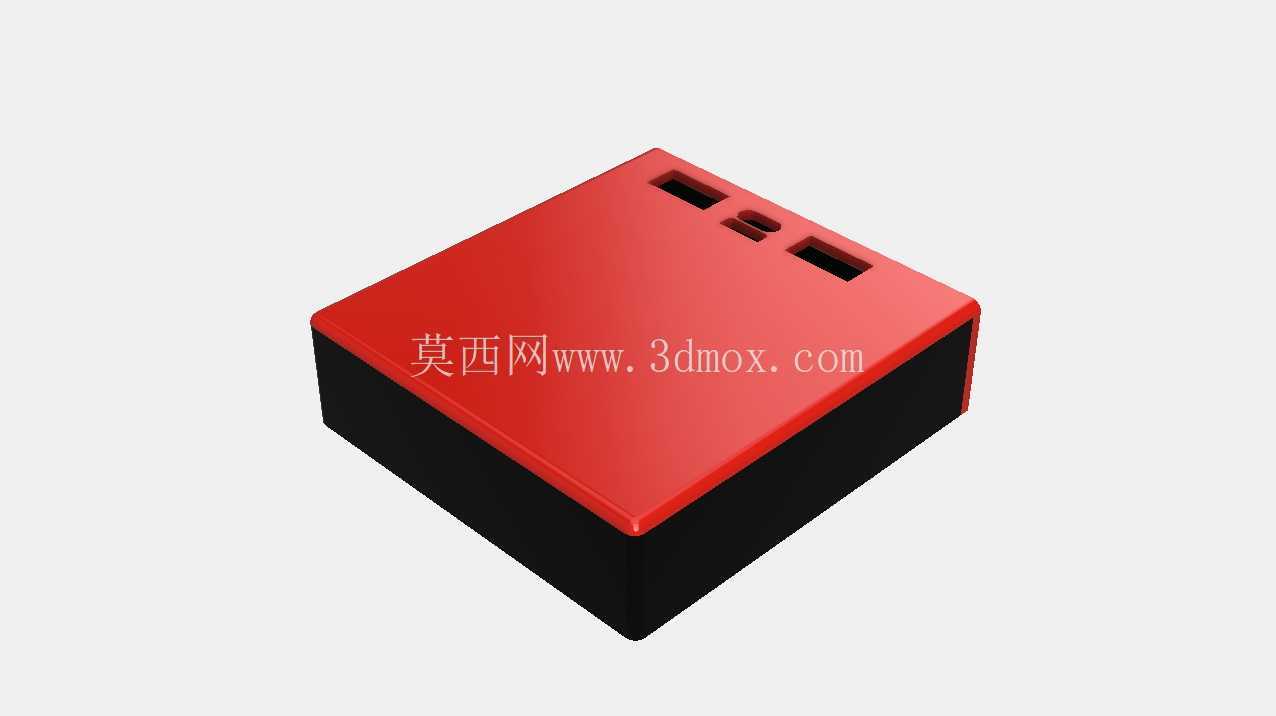

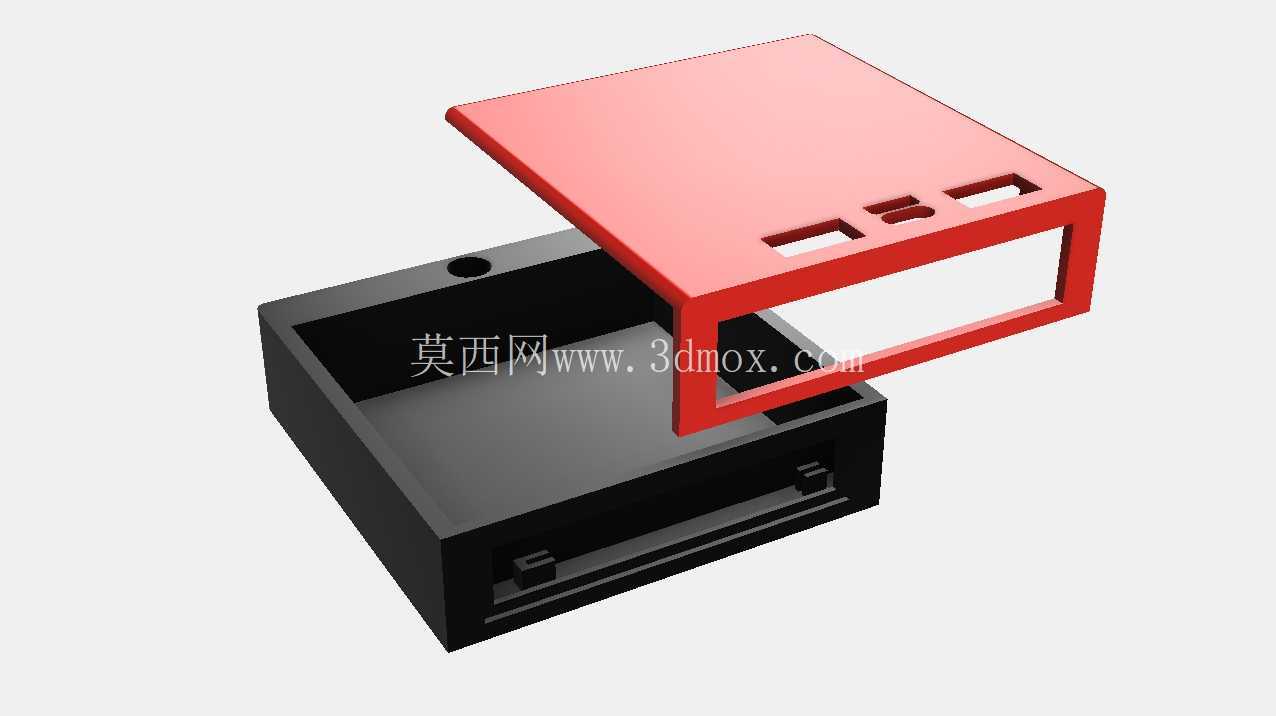

　　日常户外作业、便携电子设备外勤使用场景中，通用规格的移动电源往往无法匹配定制化锂电池组的尺寸与接口需求，这款定制化移动电源盒结构，正是针对非标准规格锂电池组的封装防护需求开发，解决零散锂电池组无适配外壳、接口外露易损坏、携带过程中磕碰短路的实际问题。从结构设计逻辑来看，整个壳体采用上下分体式扣合结构，上壳为平整的红色覆盖件，下壳为黑色承托基座，两者的配合边界做了错位止口设计，扣合后无需额外打胶即可实现基础的防尘防异物侵入效果，针对3D打印工艺的成型特性，所有壳体壁厚控制在2mm均匀厚度，避免打印过程中出现壁厚不均导致的翘曲变形，同时壳体边角全部做了R3圆角过渡，既减少打印过程中的支撑耗材用量，也能避免使用过程中锐角划伤手部。

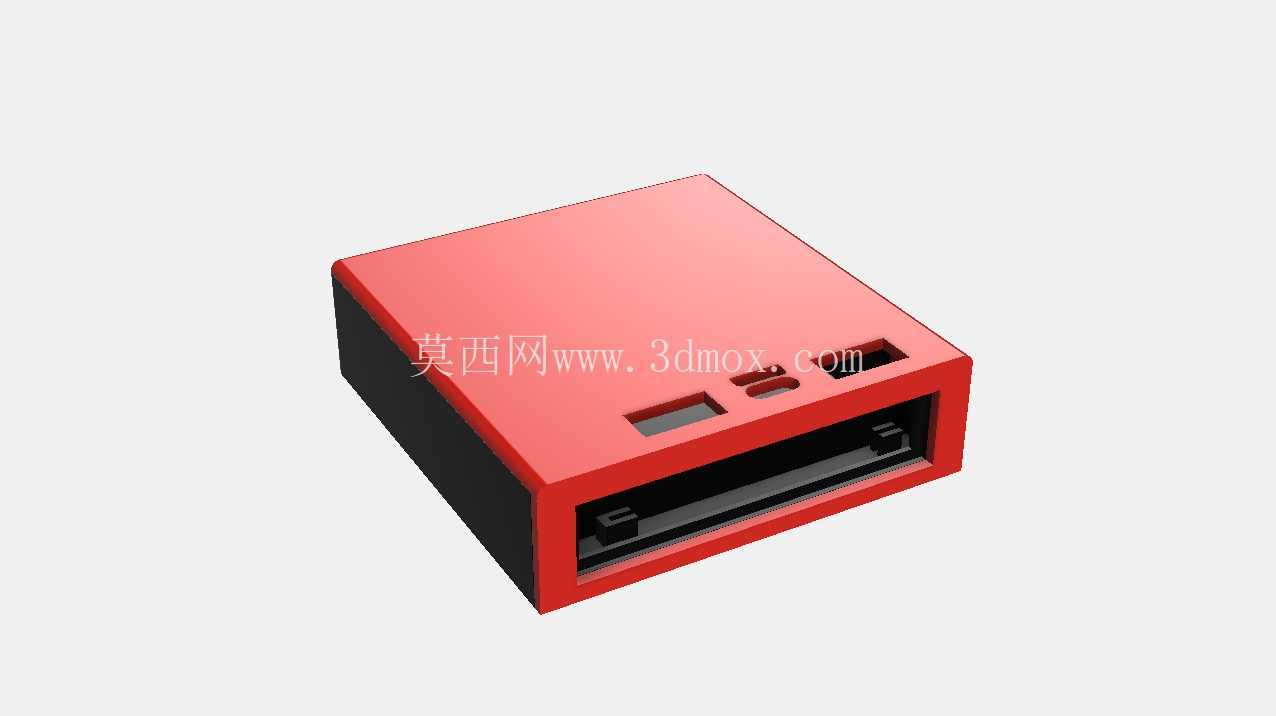

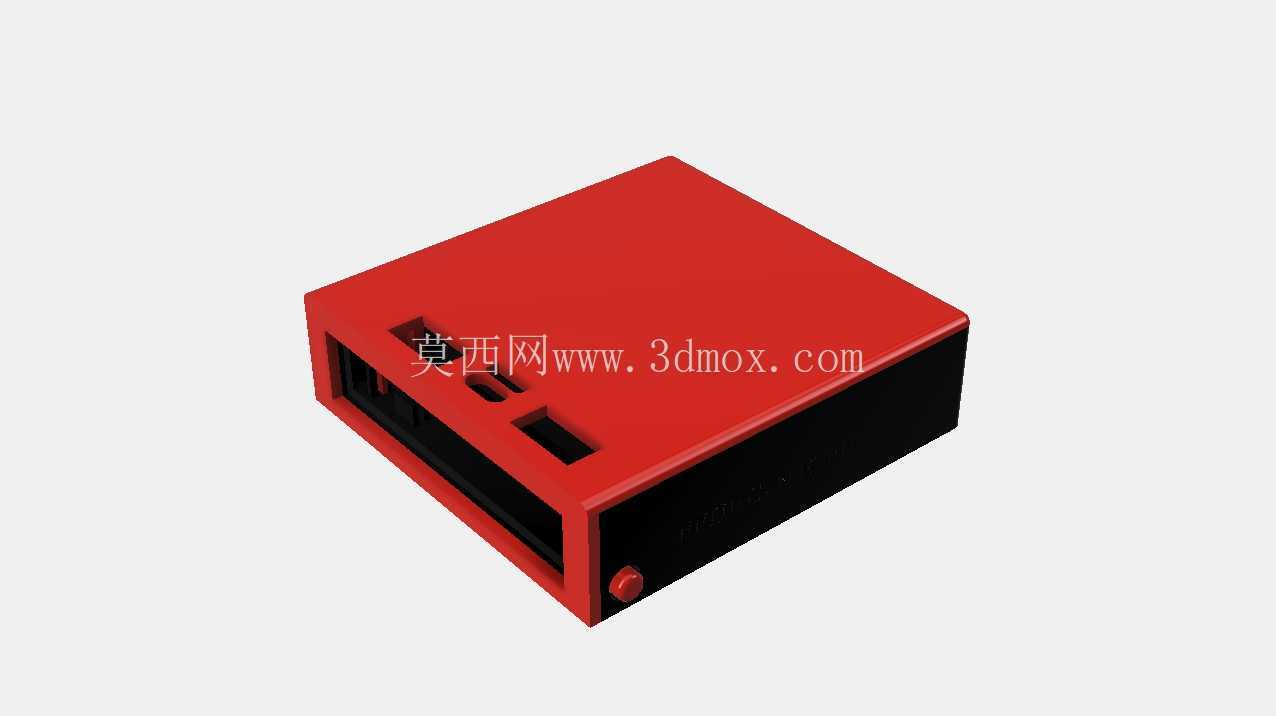

　　接口区域的布局完全贴合定制锂电池组的外接功能需求，壳体侧面预留的三个矩形开口，分别对应USB输出接口、Micro USB充电接口以及电量显示窗口的安装位置，开口尺寸与接口外围的公差配合控制在0.2mm间隙，既方便接口模块的卡装固定，也不会出现间隙过大导致的松动晃动问题；壳体端部设置的圆形红色按钮位，对应电源总控开关的安装，按钮周边做了下沉0.5mm的环形凸台，防止日常携带过程中误触开关造成电量浪费。

　　从安装边界来看，壳体内部的容纳腔尺寸根据常用的18650锂电池组排布规格设计，可容纳4节并联18650电芯加配套充放电保护板的整体安装，内部预留了2mm的走线空间，避免电芯与保护板之间的连接线被壳体挤压造成绝缘层破损；壳体底部没有做额外的防滑脚垫安装位，而是通过下壳边缘的0.3mm微凸棱实现放置时的防滑效果，减少额外零件的装配工序，适配3D打印小批量快速制作的生产特性。实际使用过程中，这款壳体不仅能为内部锂电池组提供物理防护，隔绝日常携带时的灰尘、轻微泼溅以及磕碰冲击，还能通过规整的外形提升手持携带的握持舒适度，相比裸露的锂电池组，封装后的电源可以直接放入工具包、口袋中，不用担心金属物件接触电极造成短路风险。

　　设计过程中针对3D打印的层间结合强度做了结构优化，所有受力位置比如壳体扣合位、开关安装位都做了局部加厚处理，避免反复拆装过程中出现卡扣断裂的问题；接口位置的边缘做了1mm的加宽加强筋，防止多次插拔充电线时造成接口周边壳体开裂。不同于市售通用移动电源的一体化外壳设计，这款结构完全适配定制化电芯的参数需求，用户可以根据自身实际的电芯容量、接口配置调整对应位置的尺寸，不需要受限于市售外壳的固定规格，尤其适合电子爱好者、外勤作业人员自制适配特殊设备供电需求的移动电源时使用，整个结构没有复杂的倒扣、侧抽芯结构，无论是FDM工艺的桌面级3D打印机，还是光固化3D打印机都可以直接打印制作，不需要额外制作复杂工装，打印完成后去除少量支撑即可进行装配，装配过程仅需要将电芯、保护板、接口模块依次放入下壳对应位置，扣合上壳即可完成整体组装，不需要螺丝或者其他紧固件，拆装维护也十分便捷。
