双节AA电池容纳固定座结构设计

　　这款双槽AA电池座的结构设计，核心围绕干电池供电类小型电子设备的供电舱需求展开，日常在手持检测仪器、小型无线传感节点、便携消费电子、低功耗工控终端这类需要两节五号电池串联供电的场景中，这类结构件是供电链路里最基础的固定承载部件。从结构功能来看，它首先要完成两节AA电池的径向限位与轴向定位，避免设备在移动、跌落、振动工况下出现电池移位、电极接触不良的问题，同时要给电池正负极接触弹片预留足够的安装卡位，保证电极接触压力稳定在合理区间，不会因为长期使用出现接触电阻过大、供电断续的故障。

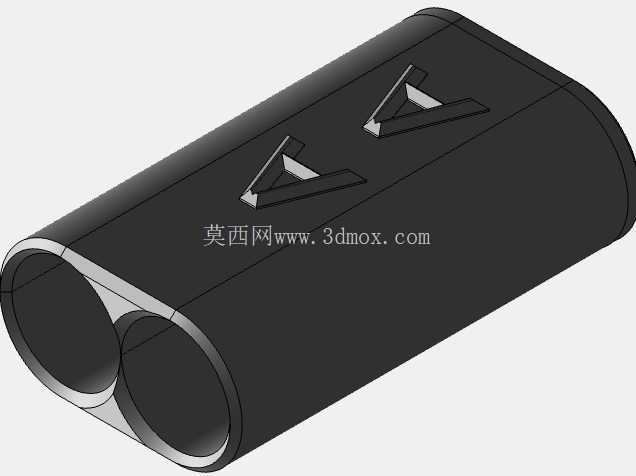

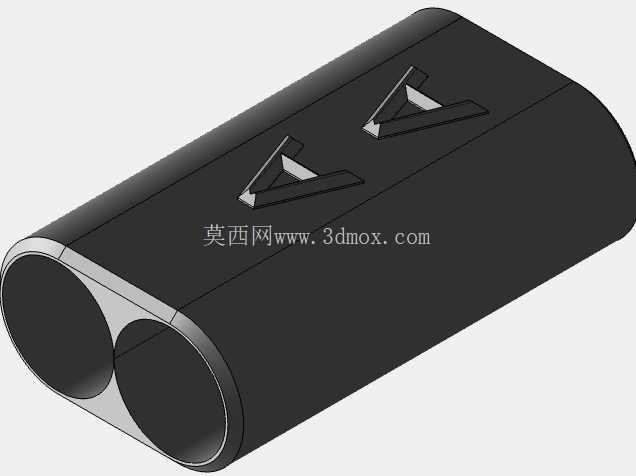

　　设计过程中首先要匹配AA电池的标准外形尺寸，单节AA电池公称直径14.5mm，长度50.5mm，两个电池槽采用平行并排布局，槽体内壁做了0.2mm的拔模斜度，既方便注塑成型后的脱模工序，也能给电池装入留出合理的装配间隙，不会出现电池卡滞难以装入或者取出的问题。槽体的壁厚控制在1.8mm，采用通用ABS工程塑料作为预设成型材料，这个壁厚既能满足日常使用的结构强度要求，抵抗常规的挤压、跌落冲击，也能避免注塑过程中出现缩痕、翘曲等成型缺陷，同时控制零件的整体重量，符合便携设备的轻量化需求。

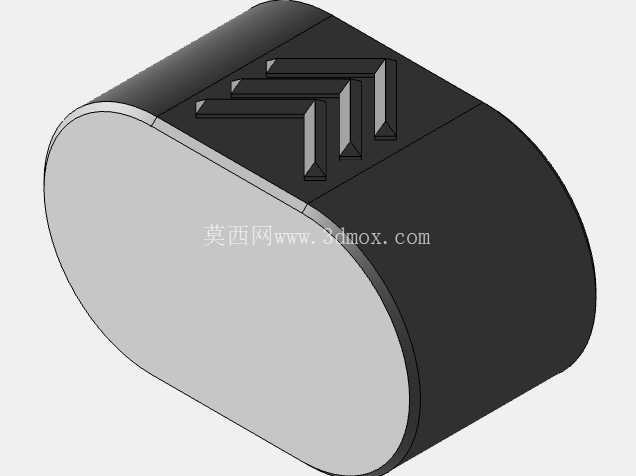

　　从安装边界来看，整个电池座的外轮廓做了圆弧过渡处理，两端的半圆轮廓刚好匹配两个并排圆柱槽的外形，没有多余的突出结构，整体外廓宽度控制在31mm左右，长度与单节AA电池长度匹配，高度方向刚好覆盖电池的圆柱面，不会额外占用设备内部的宝贵安装空间，方便结构工程师在做设备整体布局时，直接将该电池座嵌入设备壳体的预留仓体内，不需要额外做复杂的适配结构。槽体表面的三角标识是电池极性的防呆设计，凸起的三角箭头指向电池负极安装方向，和行业通用的电池极性标识规范保持一致，用户更换电池时不需要额外查阅说明书就能快速识别安装方向，避免电池装反导致的电路短路、设备损坏问题。

　　两个电池槽之间的分隔筋做了1.5mm的厚度设计，既可以将两节电池完全隔开，避免电池外皮破损后出现短路风险，也能增强整个电池座的结构刚性，减少槽体受挤压后的形变量。在和设备壳体的配合上，电池座的外侧预留了0.3mm的装配公差带，可以通过超声波焊接或者卡扣连接的方式和设备壳体固定，不需要额外打螺丝，减少装配工序的零件数量，提升整机装配效率。考虑到电池长期使用可能出现的漏液问题，槽体底部做了微倾斜的导流槽设计，万一出现电池漏液，电解液可以顺着导流槽流向预设的废液收集区域，不会直接渗漏到设备主板上造成电路腐蚀，提升设备的长期使用可靠性。整个结构没有复杂的倒扣或者特殊成型结构，采用常规的两板模就能完成注塑生产，不需要设计复杂的抽芯机构，能有效降低零件的开模成本和量产成本，适合大批量的消费电子、工控小设备配套使用。在实际选型适配时，结构工程师只需要根据自身设备的壳体仓体尺寸，微调电池座外侧的安装卡扣位置或者固定柱位置，就能快速完成适配，不需要重新设计整个电池容纳结构，能大幅缩短产品的研发周期。
