JMS901双接口USB主控板外壳结构设计

项目分类:铸造模 发布时间:2026-05-29 ID:1165874
  • JMS901双接口USB主控板外壳结构设计
  • JMS901双接口USB主控板外壳结构设计
  • JMS901双接口USB主控板外壳结构设计
  • JMS901双接口USB主控板外壳结构设计
  • JMS901双接口USB主控板外壳结构设计

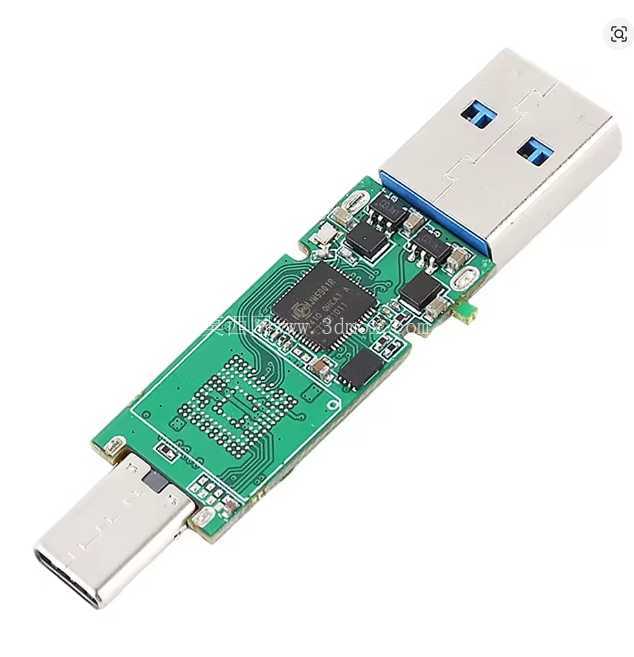

这款壳体是针对JMS901 USB主控板开发的专用防护结构,日常应用场景覆盖移动固态硬盘盒、外置高速存储转接设备、便携数据传输终端这类消费电子外设领域,核心作用是为内部搭载JMS901主控芯片、BGA153焊盘存储颗粒的电路板提供物理防护,同时兼顾接口定位、装配限位与电磁屏蔽的基础需求。从实际使用的角度看,这类壳体需要承受日常插拔Type-C接口时的侧向扭力,以及携带过程中可能出现的挤压、磕碰,因此结构设计上优先保证装配后的整体刚性,避免壳体变形挤压内部电路板导致元件虚焊或者接口错位。

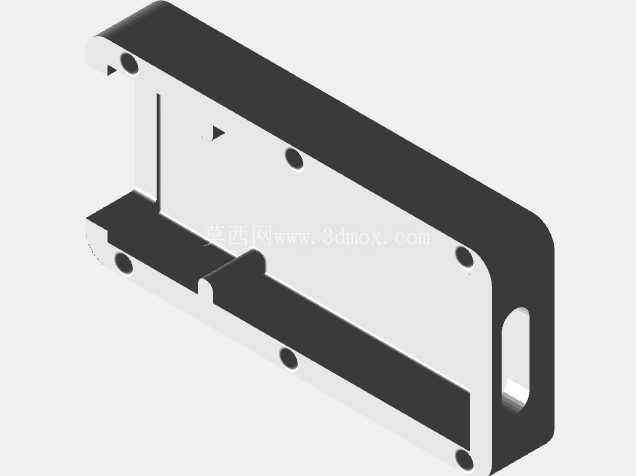

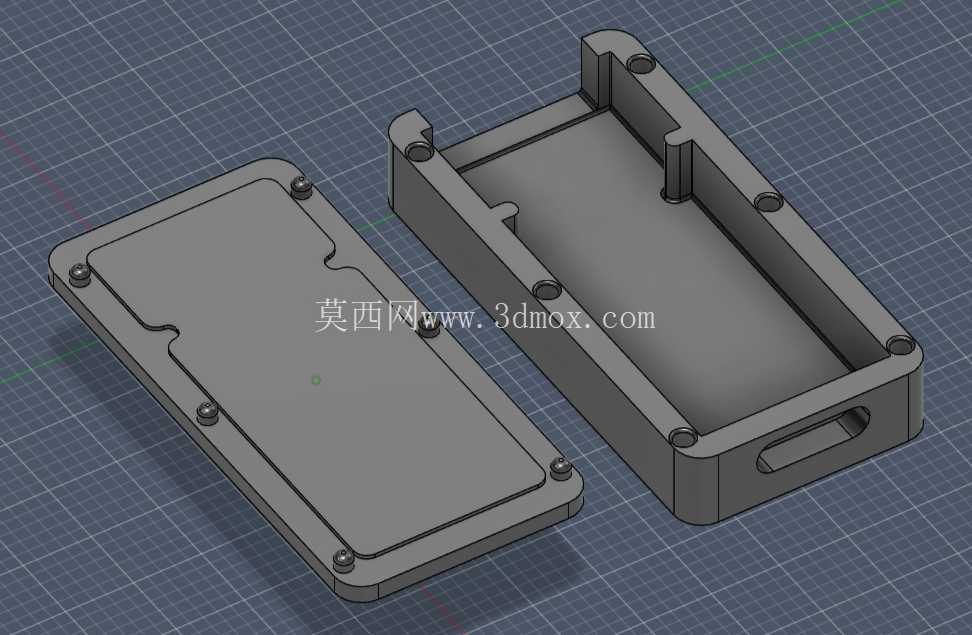

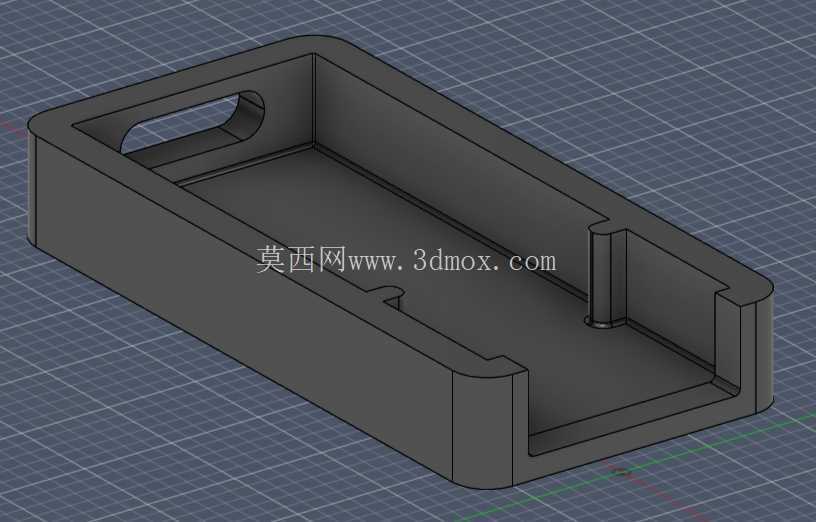

设计思路上采用上下分体式扣合结构,上盖为平板式封盖,下壳为带围边的容置腔体,这种结构的优势在于模具成型难度低,上下壳的分型面设置在围边顶端,合模后不会在外观面留下明显的分型线痕迹,同时装配时可以直接将电路板从腔体上方放入,再扣合上盖完成组装,不需要额外设计复杂的侧向抽芯结构来避让电路板元件。下壳的腔体内部设置了多组定位凸筋,分别对应电路板的侧边缺口、主控芯片的避让空间以及Type-C接口的对位槽,其中靠近接口端的凸筋高度与电路板厚度匹配,装配后可以限制电路板在腔体内的前后窜动,避免Type-C接口在插拔时出现位移导致焊盘脱落。腔体四角设置的螺丝柱采用内嵌式设计,柱体高度刚好支撑到上盖内表面,螺丝从上盖对应的沉头孔穿入锁紧后,上下壳的贴合面不会出现缝隙,同时螺丝柱的根部做了R角过渡,避免注塑或者铸造过程中出现应力集中导致柱体断裂。

安装边界方面,下壳的外轮廓尺寸完全匹配内部电路板的最大外形加单边1.2mm的壁厚,整体长宽尺寸控制在刚好容纳BGA153封装存储颗粒加JMS901主控的最小范围,不会额外占用多余空间,符合便携存储设备小型化的设计趋势。Type-C接口的开口设置在下壳的短边侧壁,开口尺寸比标准Type-C公头的外围尺寸大0.3mm,既可以保证公头顺利插入,又能限制接口的晃动量,开口边缘做了0.2mm的倒角处理,避免插拔时刮伤公头的外壳镀层。上盖的内表面对应电路板上高度较高的元件位置做了局部下沉设计,下沉深度刚好避开元件顶部0.5mm的安全间隙,既可以控制壳体整体厚度,又不会出现上盖压合元件的问题。上下壳的贴合面处设计了一圈0.5mm高的定位止口,上盖的止口凸台嵌入下壳的止口凹槽内,装配时可以自动对齐,不需要额外调整位置,同时止口结构可以提升壳体的防尘能力,减少日常使用中灰尘从贴合缝隙进入腔体内部的概率。

从结构强度的角度考虑,下壳的围边厚度设置为1.5mm,在保证足够抗挤压强度的同时,不会因为壁厚过大导致成型时出现缩痕,围边与底板的连接处做了1mm的内R角过渡,分散受力时的应力集中点。上盖的平板部分厚度设置为1.2mm,背面设置了两条交叉的加强筋,筋条高度0.8mm、厚度1mm,既可以提升上盖的抗变形能力,避免按压上盖时出现凹陷碰到内部电路板,又不会因为加强筋过高导致壳体整体厚度增加。螺丝孔的沉头深度设置为1mm,锁紧M2的自攻螺丝后,螺丝头部不会突出上盖表面,保证壳体外观面的平整性。腔体内部对应存储颗粒的位置预留了0.8mm的间隙,可以贴装导热硅胶片将颗粒工作时产生的热量传导到下壳表面,提升长时间高速传输时的散热能力,避免主控芯片因为过热出现降速问题。

实际装配流程中,只需要先将焊接好元件的JMS901主控板对准下壳内部的定位凸筋放入,确认Type-C接口完全卡入侧壁的开口槽内,再将上盖对准止口位置扣合,最后在四角锁入四颗自攻螺丝即可完成组装,整个装配过程不需要额外的卡扣或者粘接工序,拆装维护也比较方便,如果内部电路板出现故障,只需要拧下螺丝即可拆开上盖进行检修。壳体的外表面做了哑光磨砂处理的预留设计,成型后不需要额外进行表面喷涂就可以获得较好的触感,同时不容易残留指纹和划痕,适合消费电子外设的日常使用场景。
