大疆Osmo Pocket3四滤镜收纳镜头盒

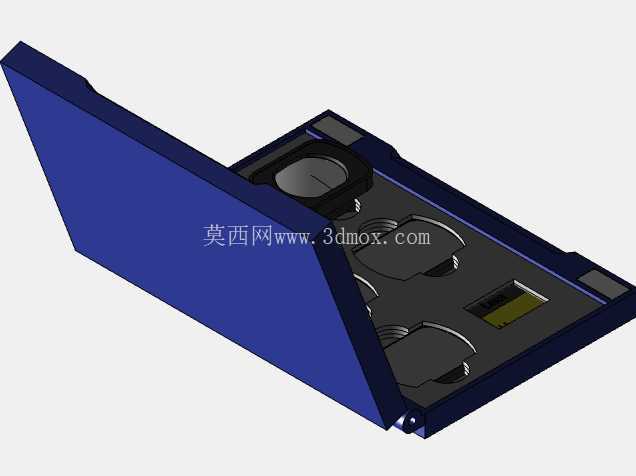

　　户外影像拍摄场景中，运动相机配套滤镜的收纳一直是容易被忽略的使用痛点，零散放置的滤镜不仅容易在包内被硬物刮花光学镀膜，外出携带时也容易出现遗失、磕碰变形的问题，这款针对大疆Osmo Pocket3设计的四槽位滤镜收纳盒，正是瞄准手持云台相机用户的外拍收纳需求开发的结构方案。从实际使用场景出发，这款收纳盒采用翻盖对合的结构形式，整体开合角度适配日常单手握持取放的操作习惯，盒体内部预留了四个与Osmo Pocket3专用滤镜外形完全匹配的定位槽，每个槽位的边缘都做了0.2mm的容差设计，既可以保证滤镜放入后不会在盒内晃动摩擦，也不会因为过盈配合导致取放时卡滞、刮蹭滤镜边框。

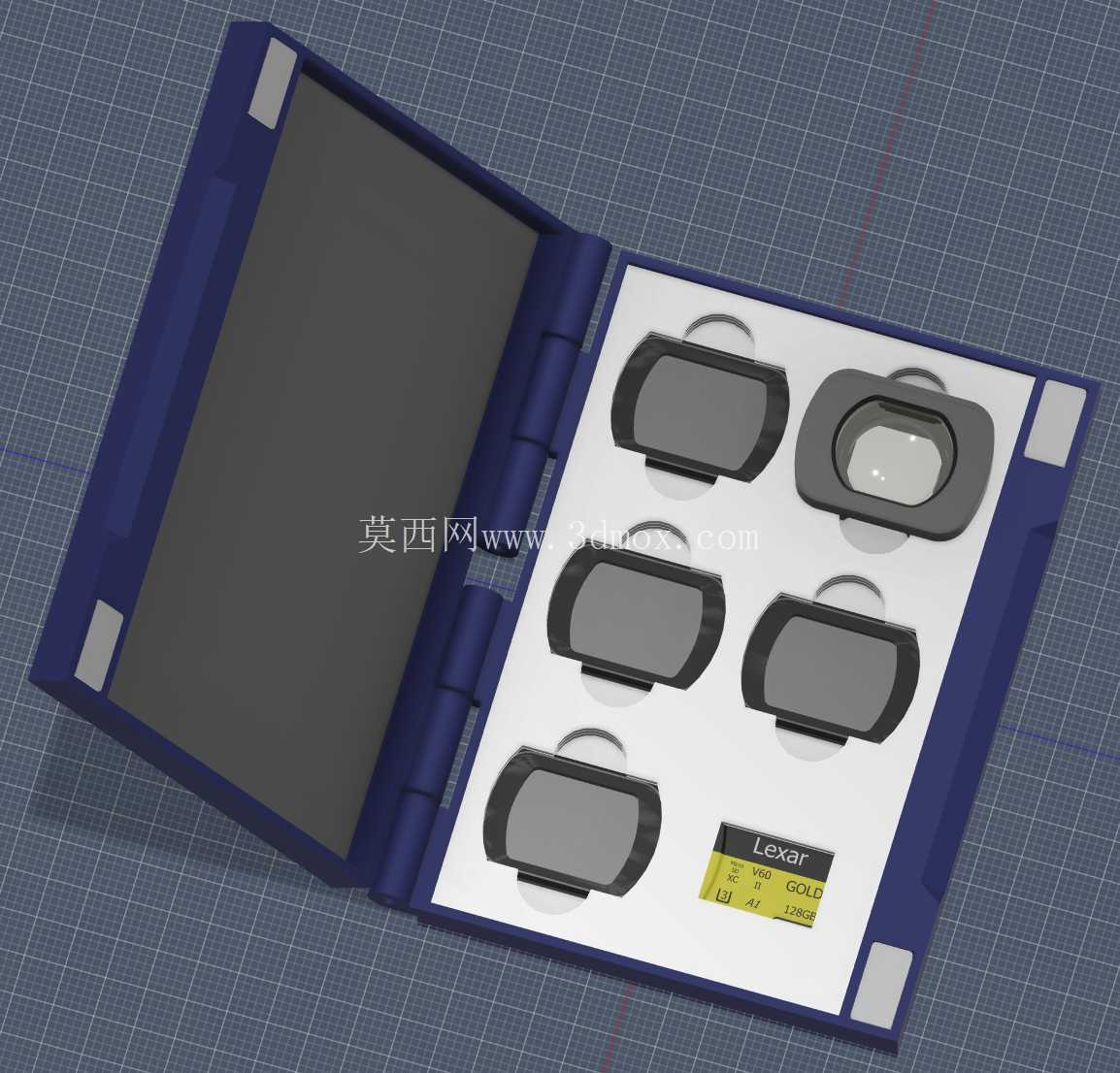

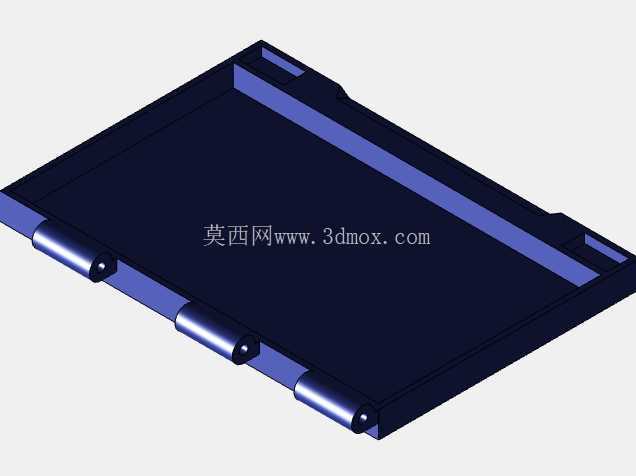

　　考虑到户外使用的密封需求，盒体合模面预留了1mm厚度的密封层安装位，可裁切对应尺寸的软质聚氨酯泡沫作为密封缓冲层，既可以阻挡户外沙尘、水汽进入盒内接触滤镜光学表面，也能在盒体受到意外挤压、跌落时提供足够的缓冲余量，避免滤镜玻璃受冲击碎裂。结构设计上，盒体两半采用45度角打印的拼接形式，拼接处预留了细轴穿装孔位，可选用直径1mm的金属细丝作为铰接轴，将上下盒体连接为可翻转的整体，相比一体化打印的铰接结构，这种穿轴式的铰接结构耐用性更强，反复开合上千次也不会出现铰接部位疲劳断裂的问题。盒体内部对应每个滤镜槽位的侧边，预留了圆形的磁铁安装沉孔，可将对应尺寸的钕磁铁用强力结构胶固定在沉孔内，上下盒体对应位置的磁铁极性相反，盒体闭合时可以依靠磁吸力实现自动吸合，不需要额外设置锁扣结构，既简化了整体结构，也能避免锁扣突出部位勾挂背包内的其他物品。除了四个滤镜收纳位，盒体内部还预留了一个小型存储卡的存放槽位，可以放置一张标准尺寸的TF存储卡，方便外拍时随时更换存储介质，不用额外单独携带存储卡盒，进一步减少外拍时需要携带的零散配件数量。

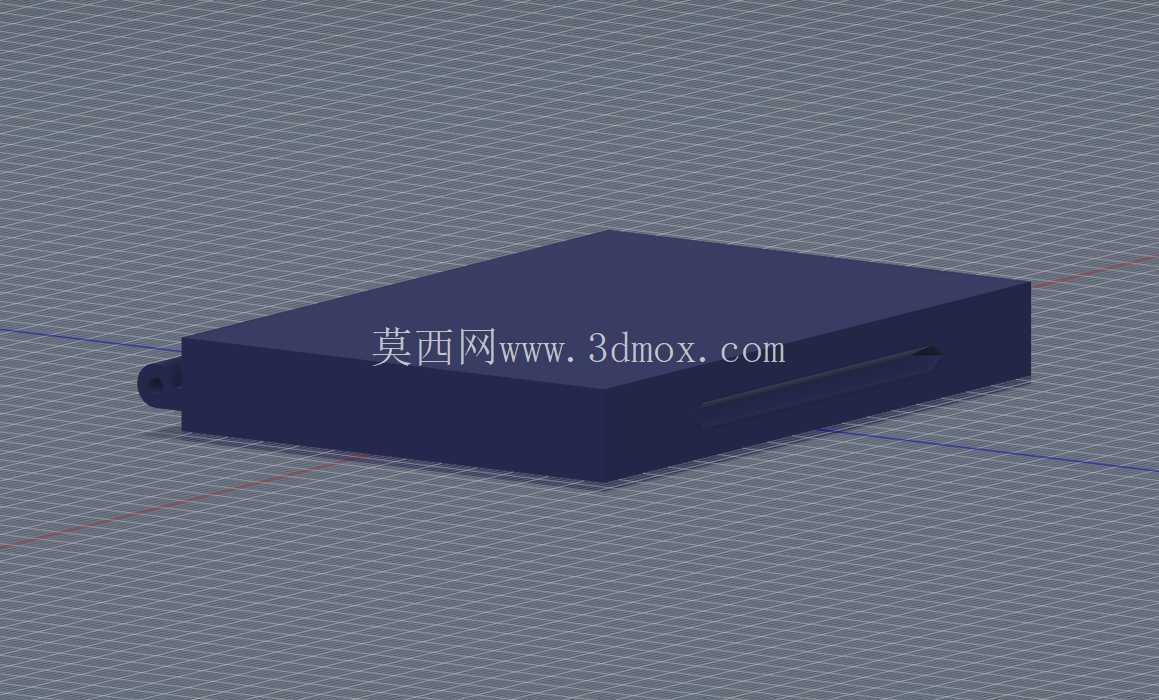

　　从安装边界来看，这款收纳盒的整体外形尺寸控制在口袋可容纳的范围内，闭合后整体厚度不超过20mm，长度和宽度与常规卡片式存储卡盒接近，可以轻松放入牛仔裤口袋、摄影包的侧袋或者云台收纳包的预留隔层内，不会占用过多的收纳空间。盒体的边角全部做了R3的圆角处理，没有尖锐的棱角，放在口袋内不会硌伤皮肤或者刮蹭包内的其他织物、器材表面。结构细节上，盒盖内侧预留了平整的缓冲垫粘贴位，可粘贴薄款绒布或者EVA泡棉，当盒体闭合时，缓冲垫会轻轻压在滤镜的表面，进一步固定滤镜的位置，避免携带过程中滤镜在槽位内出现上下窜动的情况。针对3D打印的工艺特性，整个盒体的壁厚统一设置为2mm，所有的加强筋厚度都控制在1.5mm，既可以保证盒体整体的结构强度，日常挤压、轻微跌落不会出现开裂变形，也不会因为壁厚过厚导致打印过程中出现翘曲、层间结合力不足的问题。每个定位槽的内部都做了0.5mm的脱模斜度，打印完成后不需要额外打磨就能顺利取出支撑材料，槽位内的定位台阶高度设置为1.2mm，刚好可以卡住滤镜的边框位置，不会接触到滤镜中间的光学玻璃表面，从根源上避免收纳过程中刮花镀膜的问题。

　　实际使用时，用户可以根据自己的使用习惯调整磁铁的安装数量，如果日常携带场景比较平稳，只需要在盒体的两个对角位置安装磁铁就能提供足够的吸合力，如果经常在户外徒步、登山等颠簸场景下使用，可以在四个角都安装磁铁，进一步提升闭合的牢固程度，避免盒体意外打开导致滤镜掉落。密封层的安装也预留了足够的调整空间，如果选用的泡棉厚度略大于1mm，只需要适当调整泡棉的粘贴位置，不会影响盒体的正常闭合，整个结构没有复杂的异形曲面，所有的特征都采用规则的几何形状设计，不管是FDM还是光固化3D打印工艺都可以顺利制作，不需要额外添加复杂的支撑结构，打印完成后只需要简单去除毛边就能组装使用。
