多规格电力绝缘隔离母线结构设计

在中低压成套配电设备、工业母线槽系统、车间动力配电干线的搭建场景中，绝缘隔离部件是保障相间、相对地绝缘距离，避免导电母线裸露引发爬电、击穿故障的核心结构件，本次设计的隔离母线结构，正是针对这类配电场景的绝缘支撑与导电隔离需求开发的专用结构件。从实际工程使用的角度看，这类部件需要同时满足导电母线的定位固定、绝缘隔离、安装适配三个核心功能，设计过程中需要平衡绝缘性能、结构强度、安装便捷性三者的关系，避免出现绝缘距离不足、安装后母线移位、长期运行受温湿度影响绝缘性能下降的问题。

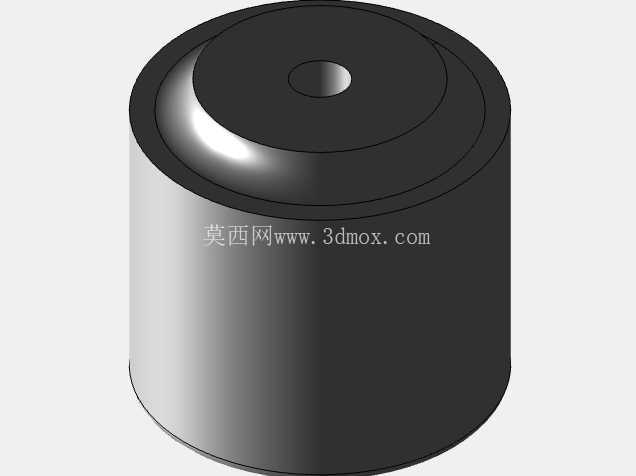

整体结构采用同轴圆柱式构型，主体为绝缘材质的套筒结构，中心预留贯穿式通孔用于穿装导电母排，套筒外壁做等壁厚设计，既保证足够的绝缘爬电距离，也避免壁厚过大造成材料浪费、安装空间占用过多的问题。套筒上端设计有阶梯式凸缘结构，凸缘外径大于套筒主体外径，安装时凸缘可卡接在安装板的预制开孔位置，无需额外设计固定压片即可实现轴向定位，减少安装环节的零件数量，降低现场装配的工作量。凸缘顶面做平整化处理，与母排固定端子的接触面贴合度控制在合理范围内，避免接触面存在间隙导致的接触电阻过大、局部发热问题。

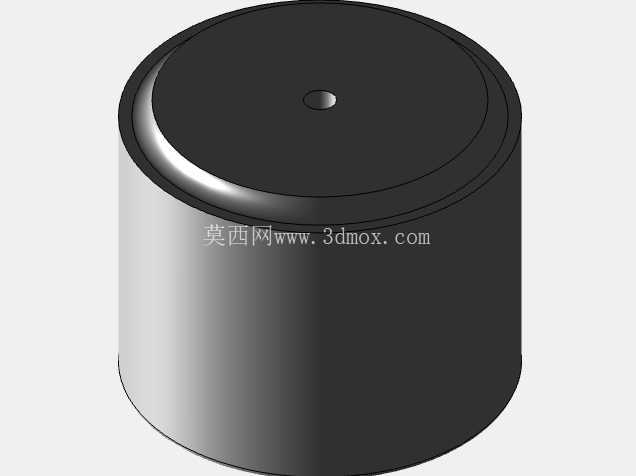

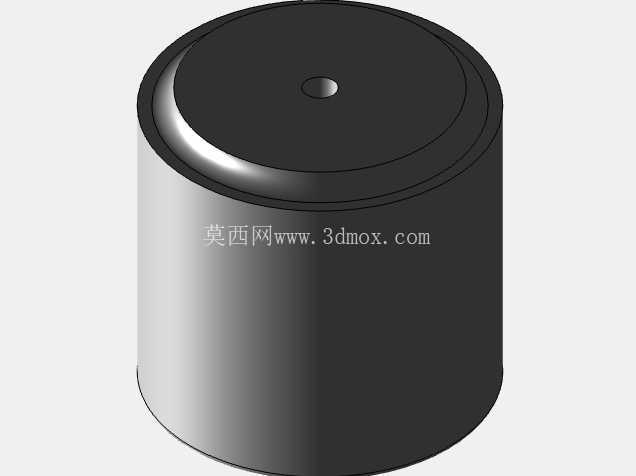

设计过程中针对不同电流等级的母排适配需求，做了多尺寸规格的系列化设计，不同规格的产品保持安装凸缘的外径尺寸统一，仅调整中心通孔的直径与套筒主体的长度，这样在配电柜体的安装板开孔加工时，可以统一开孔尺寸，不用针对不同电流等级的母排单独调整开孔参数，大幅降低柜体加工的工艺复杂度。绝缘材质的选型上，优先选用耐温等级满足配电设备长期运行温升要求的绝缘材料，材料的介电强度、阻燃性能、抗老化性能都需要满足低压配电设备的相关标准要求，避免长期运行过程中出现绝缘材料老化开裂、阻燃性能不足引发的安全隐患。

从安装边界的角度考量，这类隔离母线的安装空间需要预留足够的操作余量，套筒穿入安装板后，凸缘下表面与安装板表面完全贴合，套筒下端伸出安装板的长度需要满足母排连接后的绝缘距离要求，避免母排连接部位与安装板之间的空气间隙不足引发放电。中心通孔的尺寸公差设计需要兼顾穿装便捷性与定位精度，通孔与母排之间的间隙控制在合理范围，既保证母排可以顺利穿入，也避免间隙过大导致母排安装后出现径向晃动，影响连接部位的接触稳定性。套筒外壁的光滑度也做了针对性设计，避免表面存在毛刺、合模线凸起等缺陷，防止这些位置在高湿环境下积灰引发放电爬电。

在实际工程应用中，这类隔离母线结构可以替代传统的母排绝缘支撑绝缘子加绝缘套管的组合方案，将两个功能集成在单个零件上，减少配电设备内部的零件数量，降低装配环节的人工成本，同时集成式的结构也减少了不同零件之间的配合间隙，整体结构的稳定性更好，在有振动的工业车间配电场景中，也不会出现零件松动移位的问题。针对不同的安装场景，系列化的尺寸规格可以覆盖从几十安到几百安电流等级的母排使用需求，设计人员在进行配电柜体三维建模时，可以直接调用对应规格的模型进行装配，不用重复进行绝缘结构的设计计算，缩短配电设备的整体设计周期。建模过程中对结构的倒角、壁厚过渡都做了优化，避免出现壁厚突变导致的注塑成型缺陷，保证零件加工时的成品率，降低生产环节的成本。
