适配BNTechgo与Remington线轴的线缆分配器

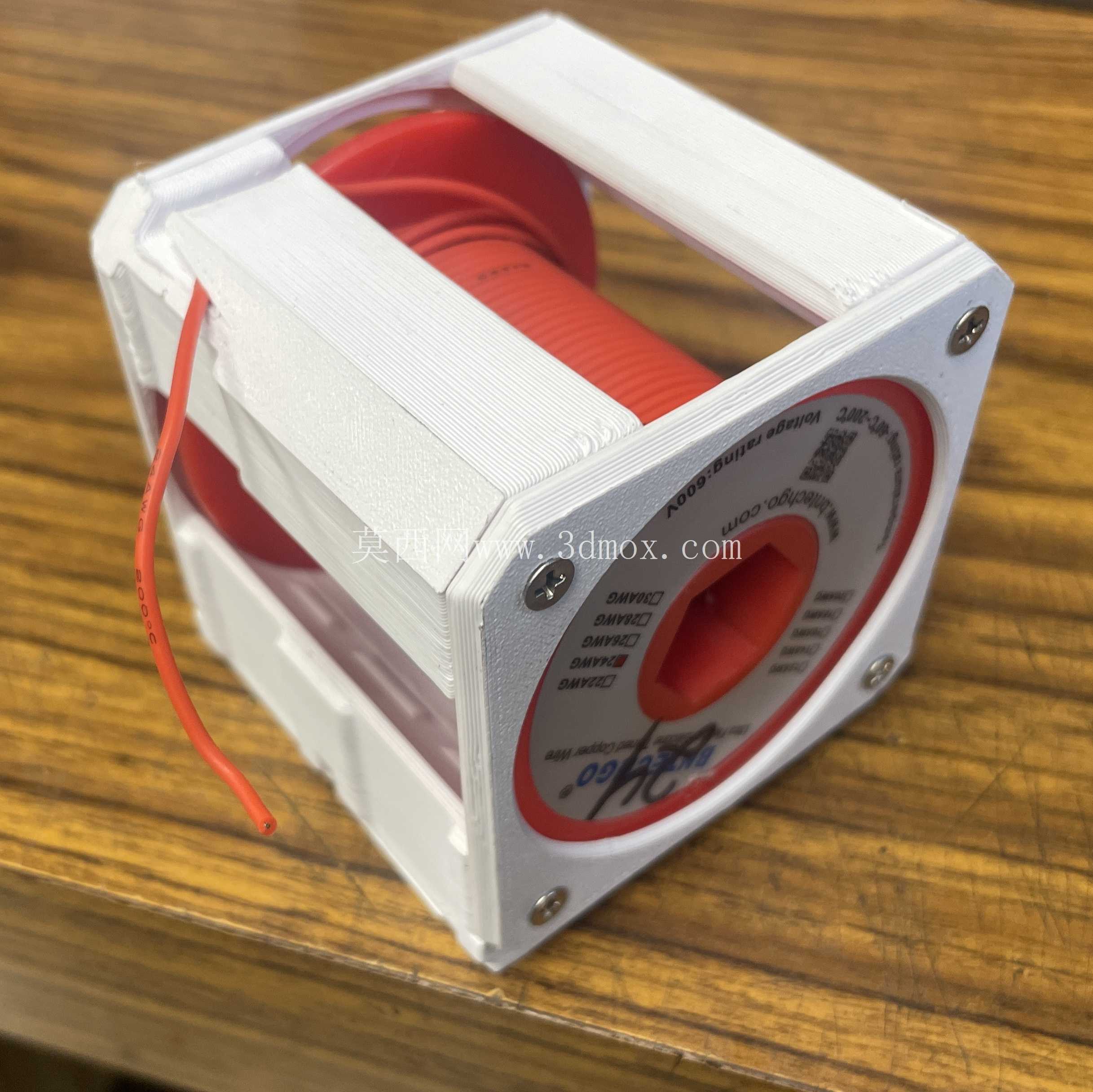

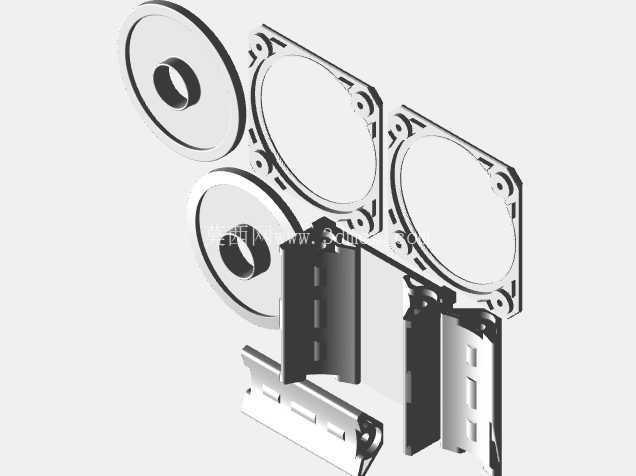

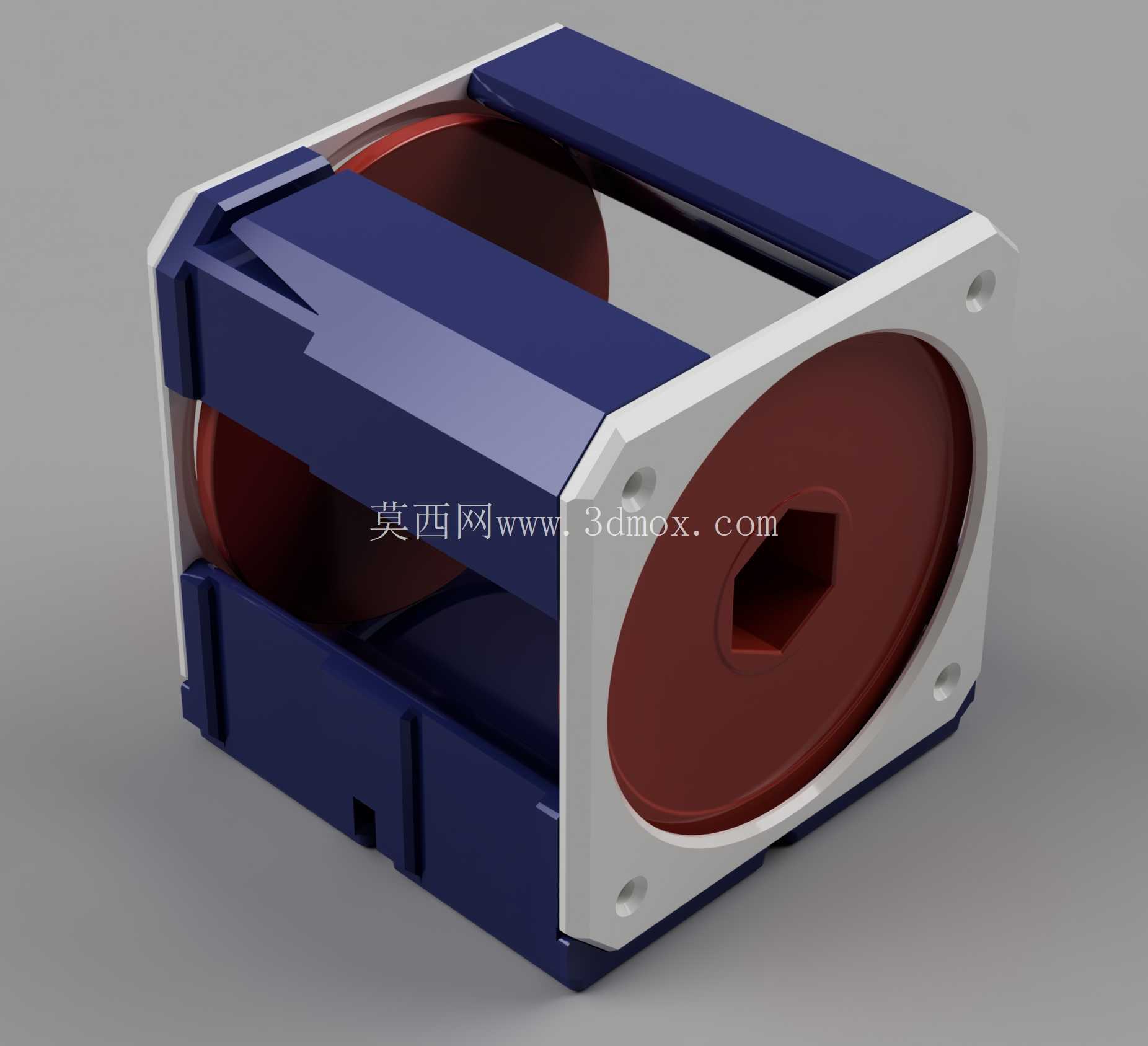

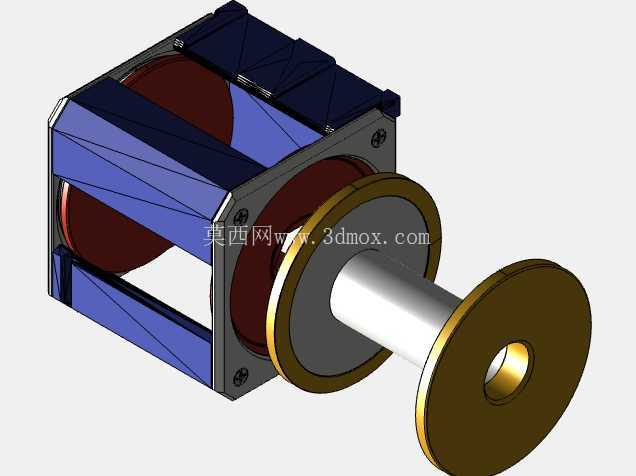

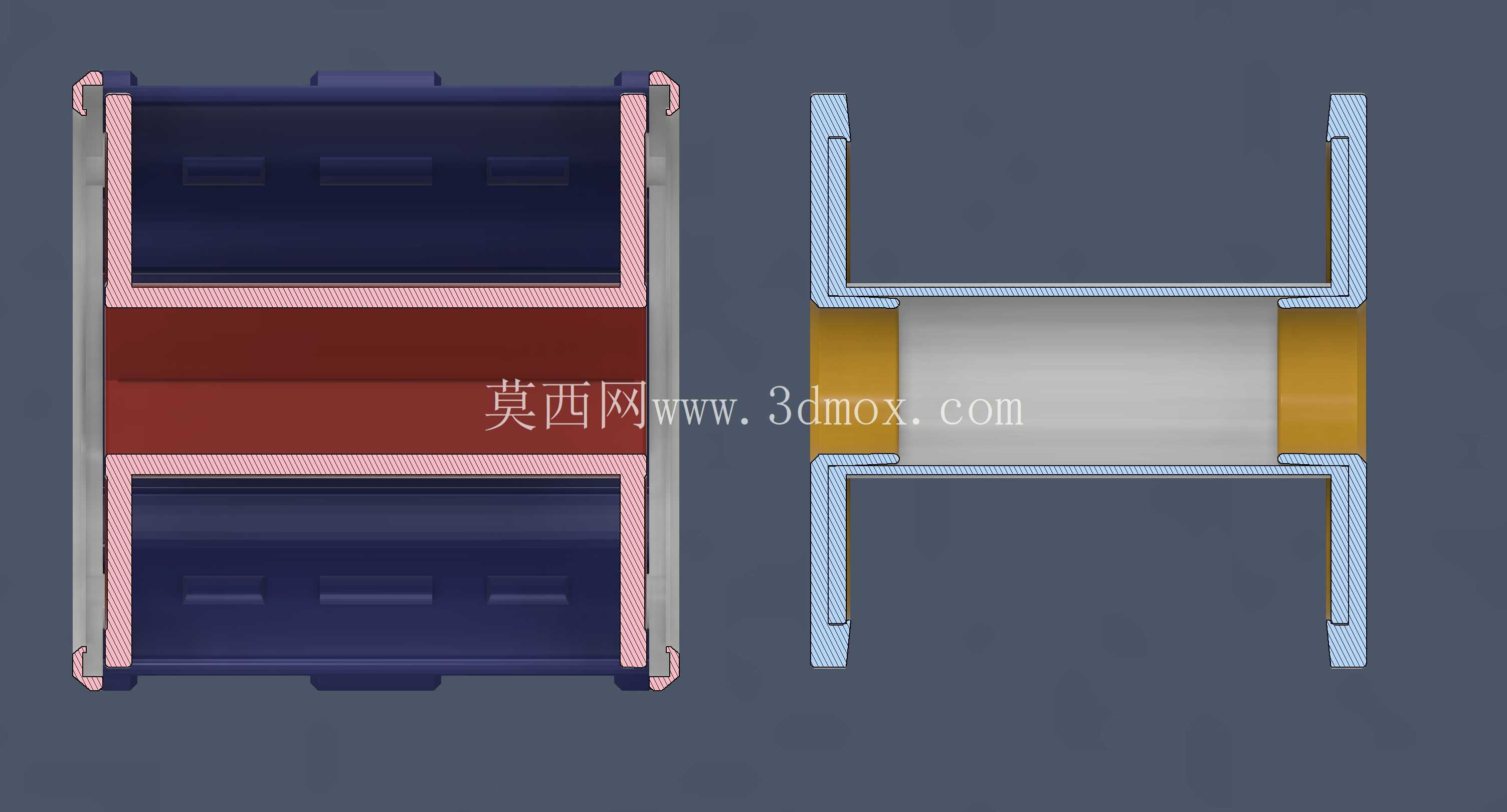

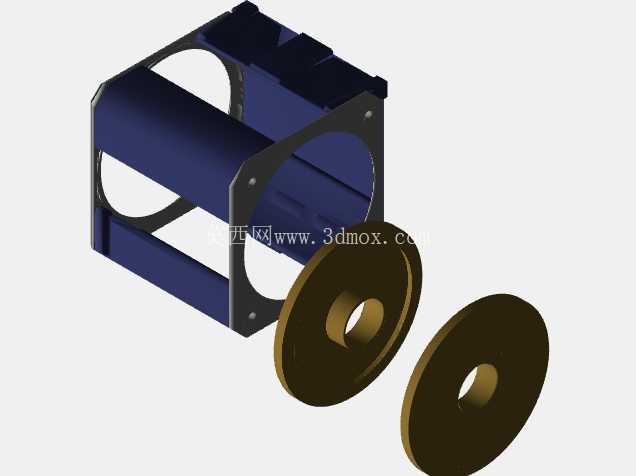

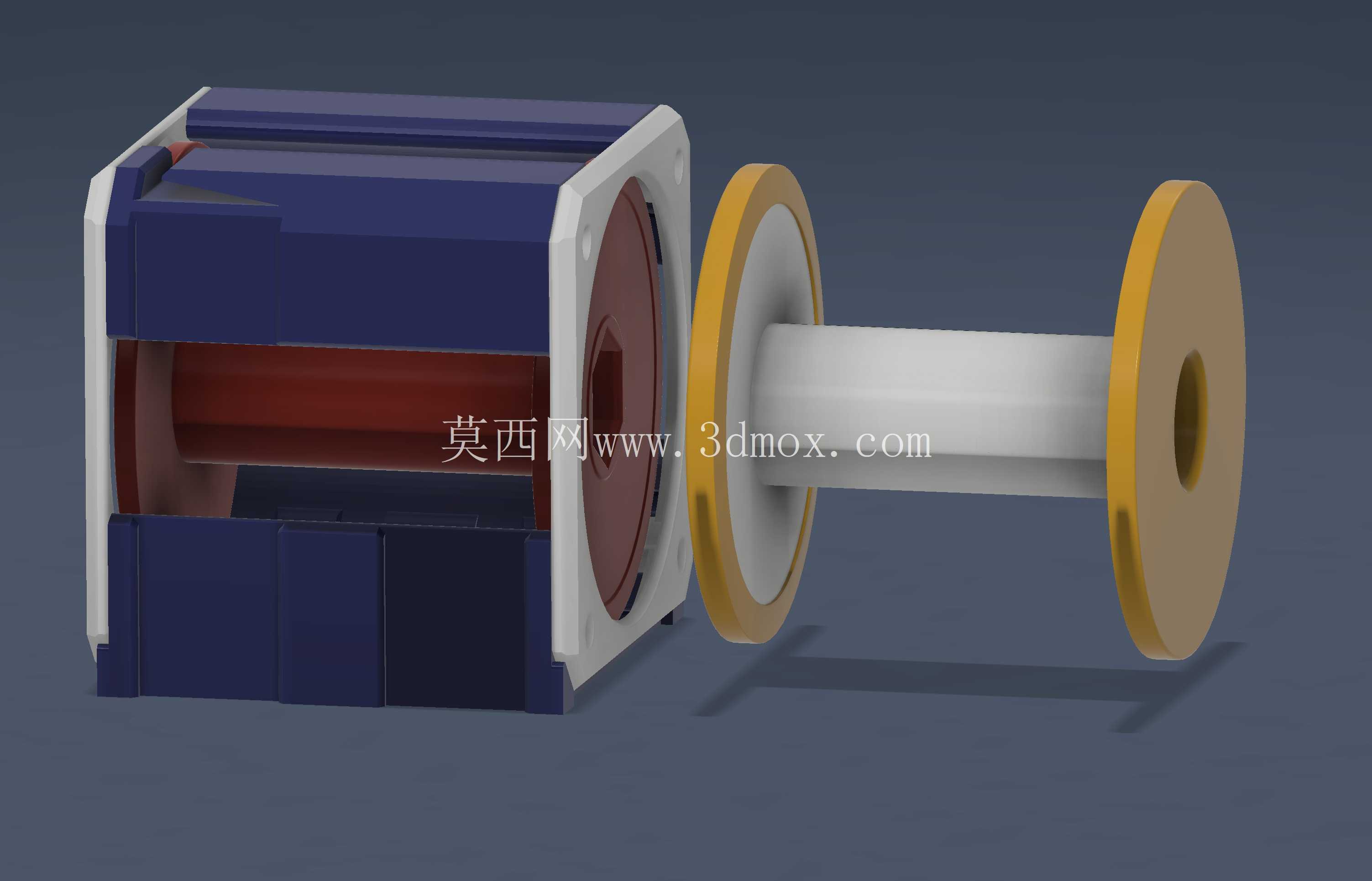

　　框架外侧的端盖做了定位止口设计，和主体框架卡接后不需要额外紧固件就能完成固定，端盖中心开设内六角形的轴孔，适配市面上常见的六角形桌面安装轴，不需要额外加工定制连接轴就能直接架设在常规Gridfinity工位架或者桌面支架上，安装时只需要将两端轴孔对准支架上的定位轴推入即可，拆卸时直接向外拔出就能完成线轴更换，不需要拆解整个框架结构。设计阶段针对适配的线轴规格做了尺寸缩放调整，适配直径65毫米、长度61毫米的BNTechgo线轴，同时兼容同规格的Remington线轴，整体缩放比例控制在0.835，Z轴与Y轴方向保持1:1的比例适配，仅对X轴方向的压拉模组做了少量修形，保证线轴装入后和框架内壁之间预留1.2毫米的转动间隙，抽线时线轴转动不会和框架内壁产生摩擦阻力。这款线轴分配器主要面向桌面电子组装、小批量线束加工、3D打印耗材收纳这类需要频繁取用细径线缆、焊丝、耗材线的作业场景，日常做电路板返修、线束预加工、桌面工位整理时，常遇到不同规格线轴随意堆放、抽线时线轴滚落、线缆打结缠绕的问题，这款结构就是针对这类桌面级线缆取用痛点做的适配设计。结构整体做了模块化的框架设计，主体框架采用对称式拼接结构，两侧预留线轴安装位，中间设置分隔支撑结构，可同时容纳两个标准线轴独立转动，抽线时不会出现两个线轴互相干涉、连带转动的情况。

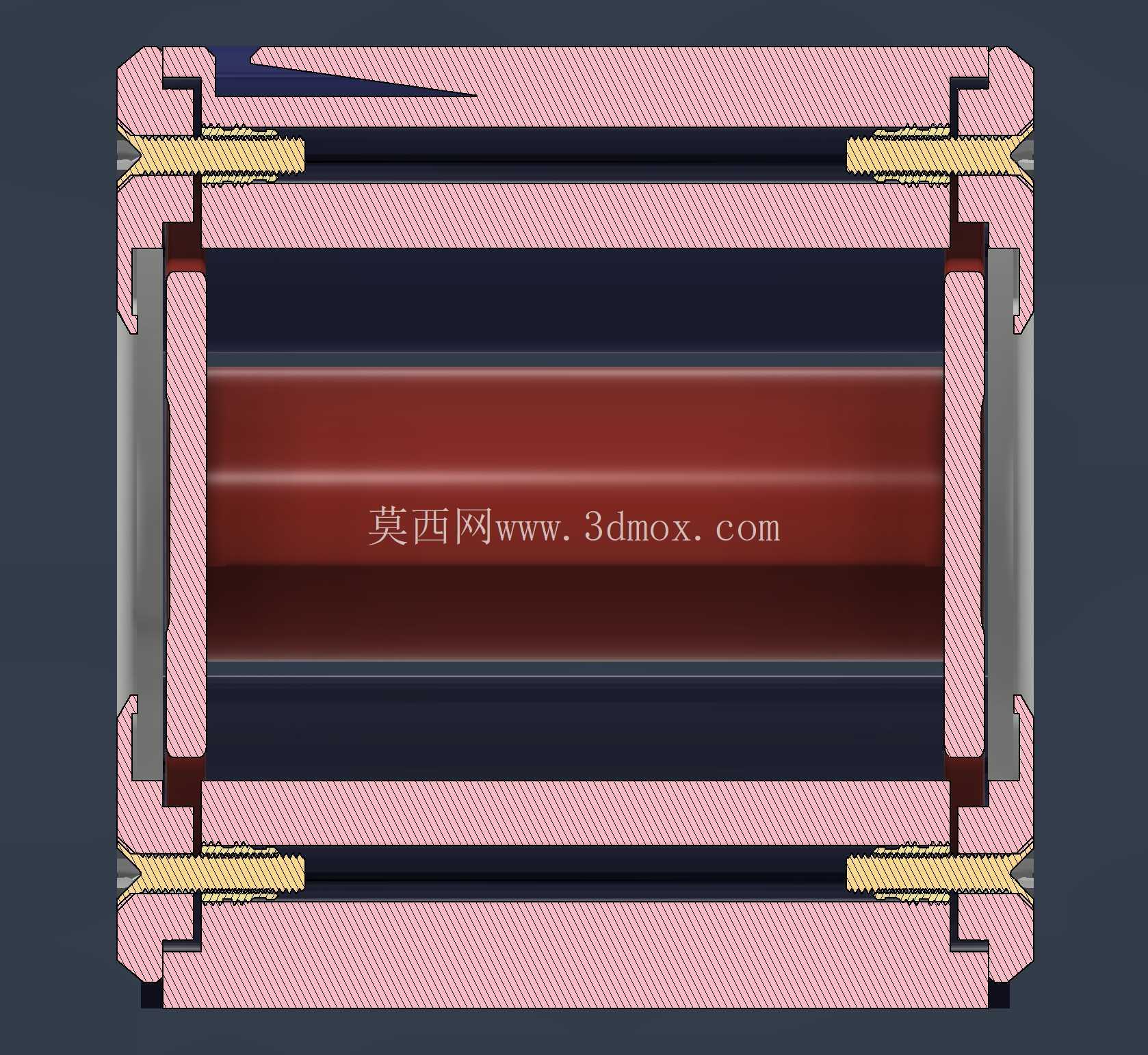

　　原始Gridfinity结构中带有限位网格的部分在本次设计中做了移除处理，因为缩放后原有网格尺寸不符合标准Gridfinity的模数，实际使用中这类网格结构反而容易积存线缆碎屑、焊锡渣，清理难度大，移除后框架内壁为平整直面，日常维护时用毛刷就能快速清理杂物。端盖上的安装孔位做了适配调整，孔直径设置为4.2毫米，适配MM#94459A140规格的铜质热熔螺母，也可以直接用M3平头螺钉直接锁附，不需要额外做攻丝处理，用户可以根据自己手边的紧固件灵活选择安装方式，没有强制的配件要求。

　　结构没有设计额外的卷绕机构，本身的定位就是承载满装线轴的支架，不需要额外的阻尼结构，依靠线轴自身的重量就能提供足够的转动阻力，抽线时不会出现线轴惯性转动导致线缆松脱散卷的情况，相比市面上常见的满布镂空孔的金属线轴架，这款封闭框架式的结构能避免线缆端头卡入镂空缝隙的问题，抽线过程更顺畅。针对不同的使用场景还做了两个版本的适配结构，v2版本的适配端盖带有弹跳卡位结构，适合搭配ASA这类材质打印的带弹性卡扣的线轴，v1版本为平面端盖，适合PLA这类刚性材质打印的普通线轴，用户可以根据自己使用的线轴端盖结构选择对应的版本安装。

　　整个框架的边角都做了R2的圆角处理，没有尖锐的直角边，日常拿取更换线轴时不会划伤手部，框架底部做了1.5毫米高的支撑脚，将整个框架架离安装面，避免框架底部和安装面直接摩擦产生刮痕，同时也能让底部空气流通，避免长时间放置在潮湿工位上出现积潮的问题。实际使用时可以根据工位的排布需求，将多个分配器并排拼接在Gridfinity底座上，不同颜色、不同规格的线缆分别放置在独立的分配器中，抽线时可以直接从对应的线轴上拉出需要的长度，不需要翻找堆放的线轴，也不会出现多卷线缆缠绕在一起的情况，能有效提升桌面作业的效率，减少整理线缆的非作业时间。结构的壁厚统一设置为2.5毫米，兼顾结构强度和打印成型的便利性，不管是采用ABS、PETG还是PLA材质加工，都不会出现壁厚过大导致的打印翘曲，也不会因为壁厚过薄导致框架受力开裂，正常使用情况下装满线轴长期放置也不会出现框架变形的问题。
