V型定位夹持铸造工装结构件

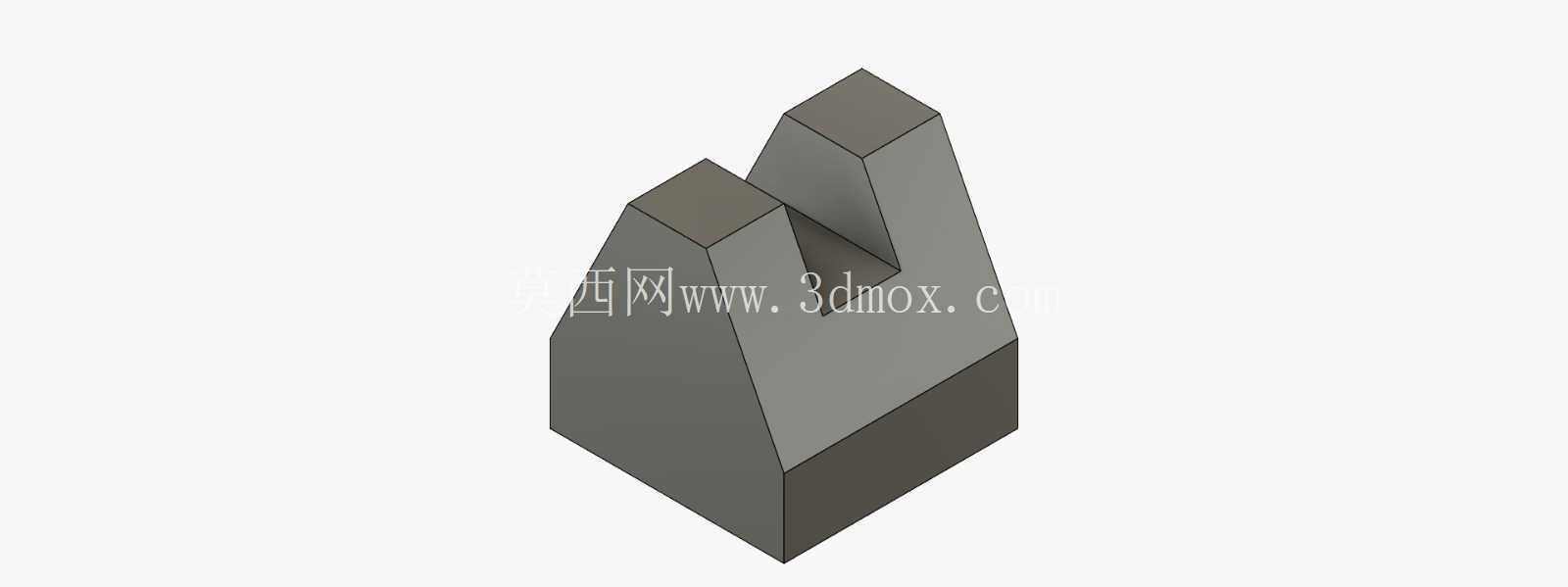

　　在中小型铸件的批量铸造成型工序里，这类V型结构的定位夹持件是砂型摆放、型芯固定环节里出镜率极高的工装部件，很多车间里的手工造型线、简易半自动造型工位都会用到同类型结构，只是会根据对应铸件的定位基准尺寸做参数调整。从结构本身来看，主体采用下宽上窄的梯台造型，底部做了加厚的实体基座，这个设计首先是考虑工装放置时的重心稳定性，当砂箱叠放或者型芯压装时，底部的大截面基座能分散上部传递的压应力，避免工装本体压入砂型基准面造成定位偏移，基座的底面做了全平面加工要求，平面度公差控制在0.05mm以内，保证和造型平台的贴合度，不会因为底部存在翘曲导致整个定位基准倾斜。

　　上部的V型开口槽是核心功能结构，开口的两个斜面做了等角度对称设计，夹角设置为90度，这个角度是铸造工装里通用的定位角度，既能适配圆形截面的浇道棒定位，也能对矩形截面的型芯边做侧向夹持，槽的深度根据常用型芯的定位段长度设置，保证夹持时的接触长度不小于定位件直径的1.2倍，避免定位件在砂型紧实过程中出现转动或者窜动。两个V型侧壁的顶部做了小平面的加厚处理，因为在造型震击的过程中，这个位置会承受捣固工具的意外碰撞，加厚的实体结构能避免边角崩缺，延长工装的重复使用寿命，侧壁的外侧面同样做了斜度设计，和基座的侧面平滑过渡，没有尖锐的棱角，一方面是减少工装在砂型里起模时的阻力，避免带坏砂型边缘，另一方面也能减少工装本身的应力集中，在反复受热（浇铸时的热辐射）和受震的工况下不容易出现开裂。从安装边界来看，整个工装的基座宽度和长度比例控制在1:1.5左右，不需要额外的螺栓固定，依靠自身重量就能稳定放置在造型平台上，如果是用于流水线的固定工位，也可以在基座的侧面加工出沉头孔，配合T型螺栓固定在造型线的工位基板上，安装时不需要复杂的调平步骤，只要基座底面和安装面贴合，V型槽的对称度就可以满足铸造工序的定位精度要求，毕竟铸造工序的定位公差不需要机加工级别的微米级控制，0.2mm以内的定位偏差就完全可以满足铸件的尺寸精度要求。

　　在实际使用场景里，这类工装除了用于型芯定位，还可以在铸件清理工序里作为临时支撑件，把带浇冒口的铸件架在V型槽上，方便打磨工具对浇冒口残留进行打磨处理，因为结构本身是实心结构，打磨时的震动不会让工装出现位移，不需要额外的夹持固定。设计这类结构的时候，首先要规避的是薄壁结构，很多新手设计工装时会为了减重把侧壁做的很薄，实际在铸造车间的工况里，工装经常会被随意摆放、磕碰，薄壁结构很容易变形，一旦V型槽的对称度因为磕碰出现偏差，整个定位基准就失效了，所以整个结构的壁厚都保持在均匀的15mm以上，没有突变的壁厚差，不管是采用铸铁直接加工还是采用钢板焊接后加工，都不会因为加工应力出现变形。

　　另外V型槽的根部没有做清角处理，而是留了2mm的圆角，这个细节一方面是减少应力集中，另一方面是避免定位件的棱角和槽根发生干涉，保证定位件的两个斜面能和V型槽的工作面完全贴合，不会因为槽根存了砂粒就导致定位件放不到位。很多车间里的同类型工装都是自己车间制模浇筑的，结构简单，加工难度低，只需要铣加工V型槽的两个工作面和基座底面就可以投入使用，不需要复杂的热处理工序，只要材料选用普通的HT200铸铁，就可以满足反复使用的耐磨要求，就算工作面出现磨损，也可以通过重新铣削工作面来修复，修复成本极低，是铸造车间里性价比极高的通用工装结构。
