带半圆柱端异形定位块结构设计

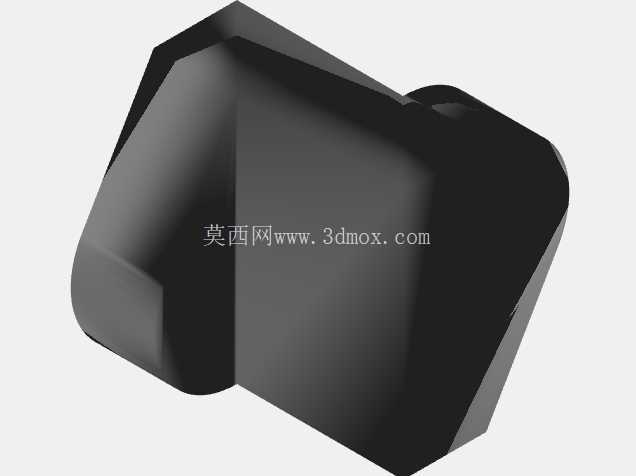

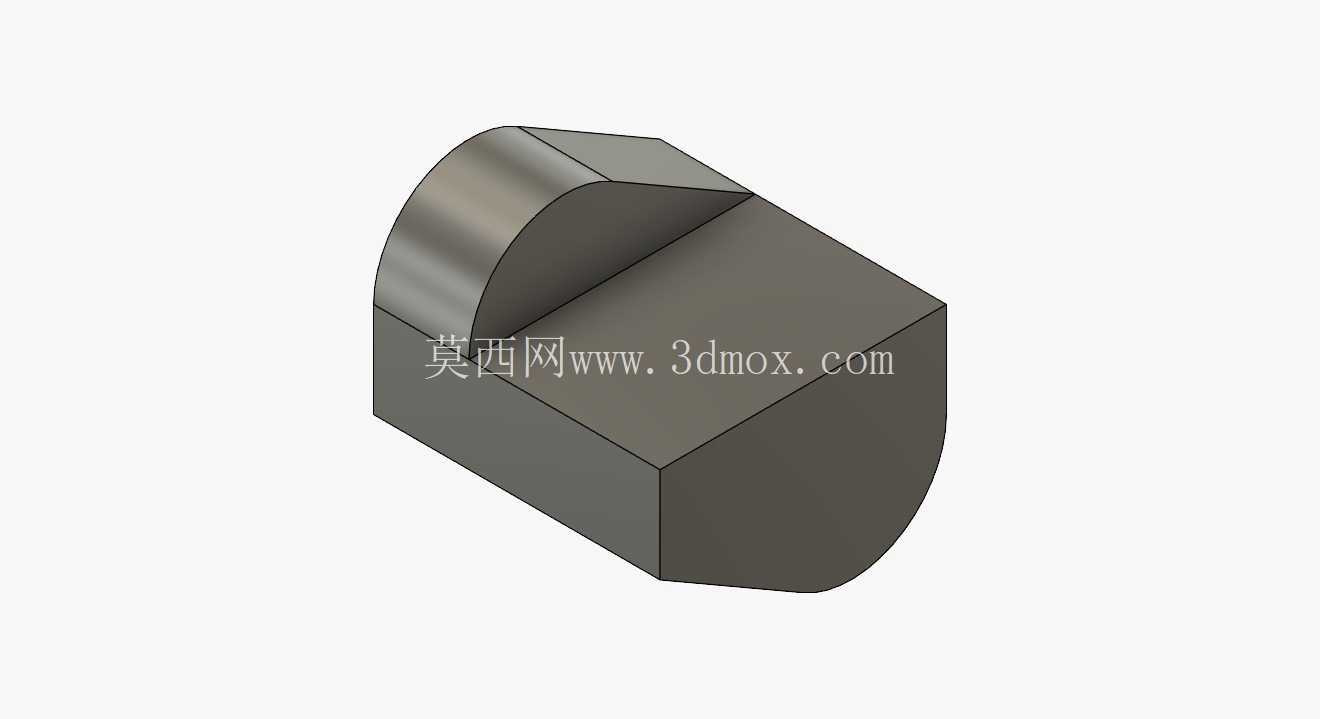

　　在工装夹具、小型装配工位以及铸造模具的辅助定位环节，这类带半圆柱端的异形块体零件是非常常见的功能性构件，它既承担着工位上的工件限位作用，也可作为小型模组安装时的定位支撑座使用，区别于常规的方形定位块，半圆柱端面的设计能够适配带圆弧接触面的配套零件，避免直角棱边在频繁装夹过程中出现磕碰崩损，同时也能减少与配套工件接触时的应力集中问题。从结构设计逻辑来看，这个零件的主体采用方形基座加单侧半圆柱凸台的组合构型，方形基座的平面部分可以提供稳定的安装贴合面，在实际装配时，基座的底面与安装基准面完全贴合，通过侧面的锁紧孔位即可完成固定，不需要额外设计复杂的装夹结构，半圆柱部分的圆弧面与方形基座的两个相邻侧面保持相切过渡，相切处的圆角半径经过反复校核，既保证了圆弧面的导向作用，也避免了相切位置出现壁厚突变导致的零件强度下降。

　　在实际生产应用场景中，这类零件常被用在小型压铸件的出模定位工位，当压铸件从型腔脱出后，会先滑移到该定位块的位置，半圆柱面可以顺着铸件的圆弧让位槽滑入定位位置，方形基座的侧壁则顶住铸件的直边，限制铸件的横向窜动，相比全圆柱定位销，这种块体结构的接触面积更大，单位面积承受的压紧力更小，在频繁的开合模冲击下不容易出现变形或断裂。设计过程中需要重点关注半圆柱的轴线与基座安装面的平行度公差，通常这个公差要控制在0.02mm以内，否则会导致定位时出现偏斜，造成后续工位的加工基准偏移；同时半圆柱的端面需要做小尺寸的倒角处理，倒角角度控制在15度左右，既可以在装配时起到导向作用，也能去除加工过程中产生的毛刺，避免安装时毛刺刮伤配套零件的接触面。

　　从安装边界来看，这类零件的方形基座边长通常根据工位的安装空间调整，半圆柱的直径与基座的边长保持一致，整体高度不会超过基座边长的1.2倍，这样的尺寸比例可以保证零件安装后的稳定性，不会因为侧向受力出现倾覆；零件上的安装孔位通常设置在方形基座的中心位置，孔位的沉头深度要匹配所用锁紧螺丝的头部高度，保证螺丝锁紧后头部不会高出基座表面，避免干涉工件的滑移路径。在铸造模具的配套结构中，这类定位块还会根据使用场景调整表面硬度，通常会在半圆柱的接触面做局部淬火处理，硬度达到HRC45-50即可满足长期反复摩擦的使用需求，而基座部分不需要做过高的硬度处理，保留一定的韧性可以吸收开合模过程中的冲击振动，避免零件出现脆断。

　　不同于标准的定位销或者方形挡块，这种异形组合结构的优势在于可以同时实现两个方向的定位功能，圆弧面负责径向的导向定位，方形侧壁负责轴向的硬限位，一个零件就能替代原来的圆柱销加挡块的组合结构，减少了工位上的零件数量，也降低了装配时的公差累积误差，在小型自动化装配线的工件定位工位、铸造模具的边模定位环节以及工装夹具的辅助支撑位置都有广泛的适用性。建模过程中需要注意半圆柱与方形基体的合并处不能出现细小的缝隙或者重叠面，否则在后续导出工程图或者进行数控加工编程时会出现轮廓识别错误，过渡圆角的尺寸要统一，避免不同位置的圆角半径不一致导致加工时需要频繁换刀，增加不必要的加工工序；零件的所有棱边除了特意设计的倒角之外，都要做0.2mm的微小倒钝处理，去除加工后的锐边，防止装配时划伤操作人员，也避免锐边在受力时出现应力集中产生裂纹。在实际选型替换时，只需要测量安装工位的基准面尺寸、所需定位的圆弧面直径以及限位方向的受力大小，就可以调整这个零件的对应尺寸参数，不需要重新设计整体构型，这种模块化的结构设计也能大幅缩短工装设计的周期，减少重复建模的工作量。
