家用爆米花机替换用上铰链结构件

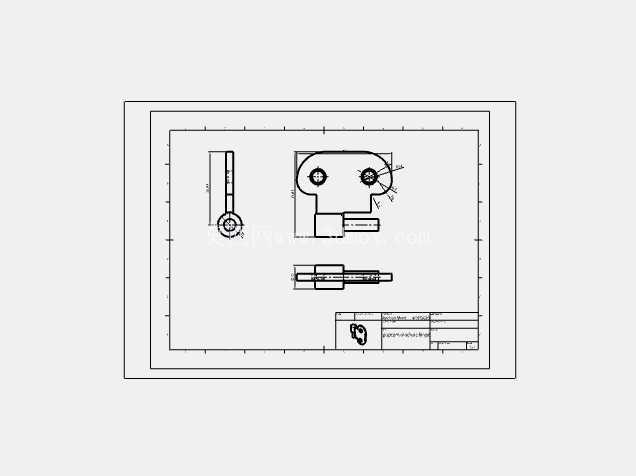

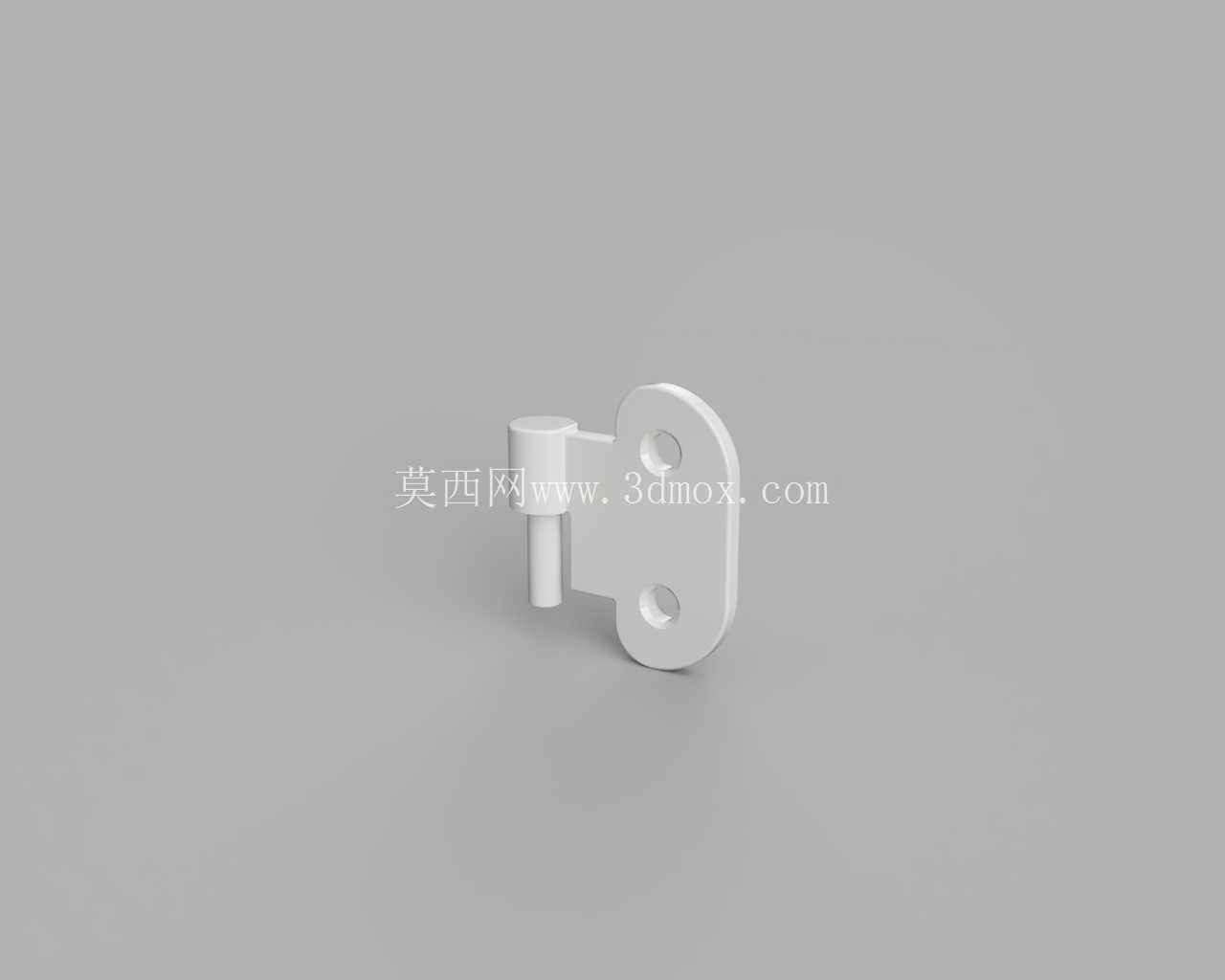

　　在家用小型食品加工电器的结构设计中，开盖铰接部件的可靠性直接决定了设备的长期使用体验，爆米花机作为需要频繁开合锅盖、同时承受一定工作温度与开合冲击力的小家电，其上铰链部件的结构合理性往往是整机结构寿命的关键控制点。这款铰接件采用带安装基板的单轴插合结构，安装侧为带两个沉头安装孔的平板基板，两个安装孔沿基板竖向中轴线对称排布，孔位适配小家电常用的M3规格自攻螺钉安装，沉孔设计可保证螺钉安装后头部不突出基板平面，避免安装后与锅盖或机身的其他结构产生运动干涉。基板侧延伸出圆柱形铰接销轴，销轴直径与对应铰接座的内孔保持H7/f6的间隙配合公差，既保证开合转动时无卡滞，又能将径向晃动量控制在0.1mm以内，避免锅盖开合过程中出现错位偏移。销轴根部与基板衔接处做了R1.5的圆角过渡，避免应力集中导致长期开合受力后出现根部断裂的问题，这也是小家电铰接件设计中最容易被忽略的细节——很多同类配件在反复开合数千次后，往往就在销轴与基板的直角衔接处出现疲劳裂纹，最终导致销轴断裂失效。从实际应用场景来看，家用爆米花机的上盖需要在0到110度左右的角度范围内反复开合，开盖状态下需要依靠铰链的配合间隙保持上盖的悬停稳定性，不会出现自由滑落的情况，合盖时则需要保证上盖与锅体的密封面完全贴合，避免爆米花制作过程中热量外泄或者玉米粒飞溅。

　　这款铰链的销轴长度经过匹配设计，插入对应铰接座后，轴向窜动量控制在0.2mm以内，既不会因为轴向间隙过小导致转动卡涩，也不会因为间隙过大造成上盖合盖时的错位。整个零件采用一体铸造成型后再做机加工修整，安装基板的平面度控制在0.05mm以内，保证安装后与机身安装面完全贴合，不会出现安装翘曲导致的铰接轴线偏移。在设计这类替换配件时，首先要完成原机配件的安装边界测绘：确认两个安装孔的中心距为18mm，基板整体宽度22mm，总高度32mm，销轴直径6mm，销轴突出基板平面的长度为10mm，这些尺寸是替换安装的核心边界，任何一个尺寸出现偏差都会导致配件无法正常装配。其次要考虑材料的选用，这类接触工作温度的铰接件不能使用普通低温锌合金，需要采用具备一定耐热性的铝合金或者铸铁材质，避免长期在锅体周边的高温环境下出现材料变形，导致铰接失效。从结构受力角度分析，上盖开合过程中，铰链的最大受力点出现在销轴根部与基板的衔接位置，尤其是开盖到最大角度时，上盖的全部重量都通过铰接座传递到销轴上，因此这个位置的圆角过渡、壁厚设计都需要经过受力校核，保证在10000次开合循环后不会出现疲劳变形。很多维修替换用的配件往往只做外形的模仿，忽略了这些受力位置的尺寸优化，安装后使用很短时间就会出现销轴弯曲、断裂的问题。

　　在实际建模过程中，需要先确定铰接轴线的空间位置，保证两个对称安装孔的中心连线与铰接轴线保持平行，否则安装后会出现上盖开合时的别劲问题，长期使用会加速铰接孔的磨损。销轴的端面做了C1的倒角，方便装配时快速插入铰接座的内孔中，不需要额外的导向就能完成组装，适合家用场景下用户自行更换安装，不需要专业的装配工具。安装基板的背面为完全平面，没有多余的凸台或者加强筋，既可以贴合塑料机身的安装平面，也可以适配金属机身的安装面，通用性更强。两个安装孔的沉孔深度设计为2mm，适配长度6mm的自攻螺钉，螺钉拧入后螺纹啮合长度达到4mm，完全可以承受上盖开合过程中的拉力，不会出现螺钉松脱的问题。

　　在日常维修替换场景中，这类铰链属于易损件，当原机铰链出现销轴磨损、断裂、基板变形导致上盖密封不严时，就需要更换同规格的铰链部件，更换时只需要拧下两个固定螺钉，拔出损坏的旧铰链，对准孔位装入新件后拧紧螺钉即可完成维修，不需要对机身其他结构做改动。从结构设计的通用性来看，这种单轴带安装板的铰链结构，除了用在爆米花机上，也可以适配其他需要单侧铰接开合的小型家电上盖，只要安装尺寸、销轴尺寸匹配，就可以实现通用替换，不需要重新开模制作配件，大幅降低了维修配件的储备成本。在建模时还要注意零件的拔模角度，铸造生产时基板的外侧、销轴的圆周面都需要做1度的拔模斜度，保证铸造脱模时零件不会出现变形，后续机加工只需要处理安装孔、销轴配合面、安装基准面这几个关键位置即可，不需要对整个零件做全加工，兼顾了零件精度和生产制造成本。
