半球形曲面铸造练习零件结构设计

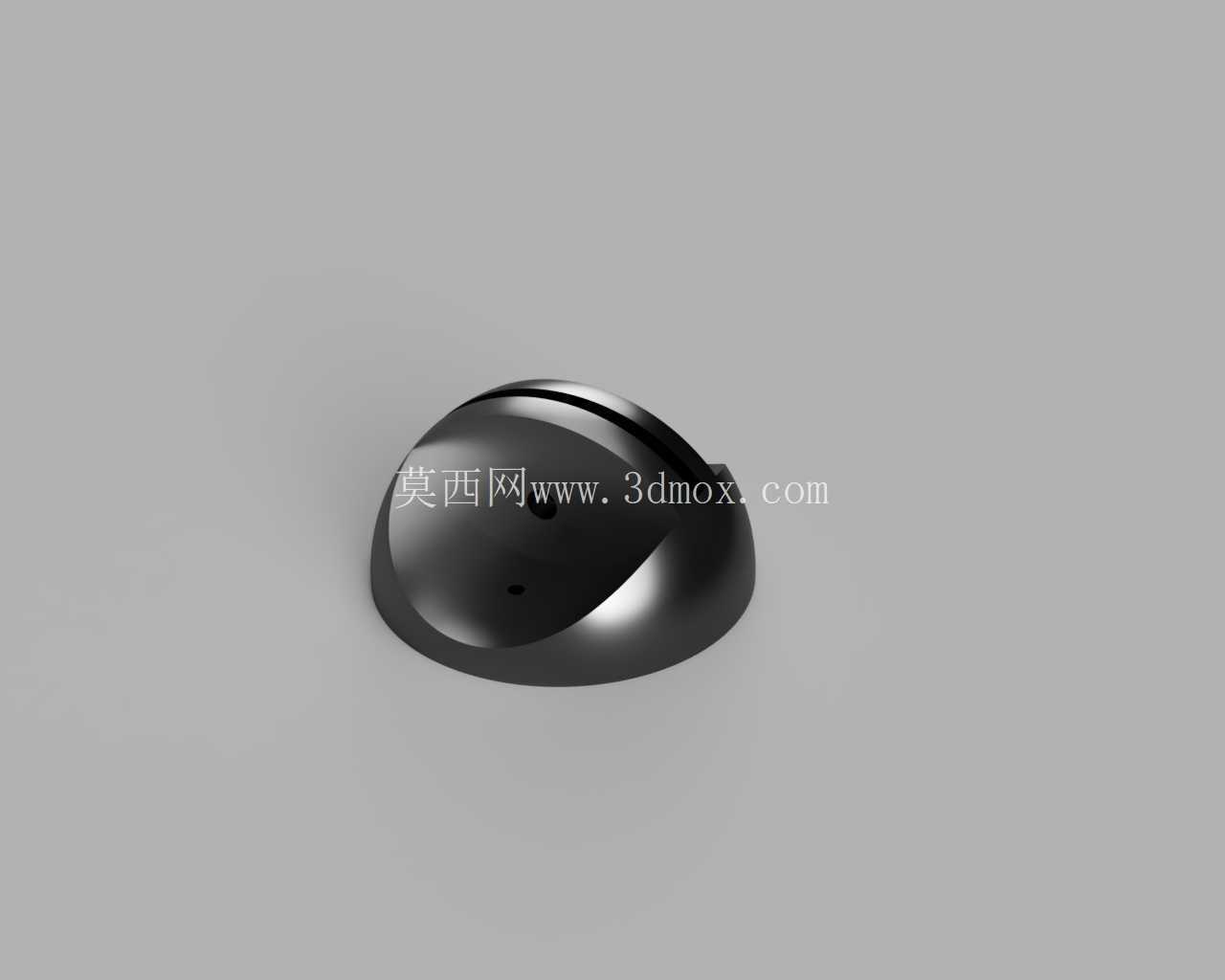

在日常机械结构设计练习与铸造工艺实训场景中，这类半球形曲面零件是非常典型的基础训练载体，很多刚接触铸造工艺设计、三维结构建模的从业者，都会从这类规则曲面零件入手，吃透曲面壁厚控制、拔模斜度设置、浇注流道匹配的核心逻辑。从实际应用场景来看，这类半球形曲面构件并非只存在于练习场景，在小型密封端盖、流体导流部件、设备缓冲触头、光学组件基座等领域都能看到同结构原理的零件，只是实训用的练习件会简化掉部分安装卡扣、密封槽等细节，把核心的曲面成型逻辑、壁厚均匀性控制要求单独拎出来，让设计者能聚焦核心工艺点，不用被冗余的附属结构分散精力。

从设计思路层面拆解这个零件，首先要考虑的是铸造过程中的充型流畅性，半球形的外曲面本身具备非常好的金属液流动导向性，不会出现直角区域那样的卷气、夹渣死角，但设计时依然要严格控制壁厚差，整个半球壳体的壁厚要保持均匀过渡，不能出现局部过厚导致的缩孔缩松，也不能有局部过薄造成的冷隔缺陷。很多新手做这类练习件的时候，容易忽略内壁的拔模斜度，只给外曲面做了顺滑过渡，结果内壁和分型面垂直，不仅脱模时容易刮伤砂型，还会在起模过程中造成型腔变形，直接影响最终铸件的尺寸精度。这个练习件的顶部预留的微小凹孔，其实是模拟实际零件上的定位孔或者工艺孔，设计这个特征的时候要注意孔边缘的圆角过渡，避免应力集中，同时也要考虑孔芯的固定方式，在实训场景中这个特征能帮助练习者掌握小型砂芯的定位、排气设计逻辑。

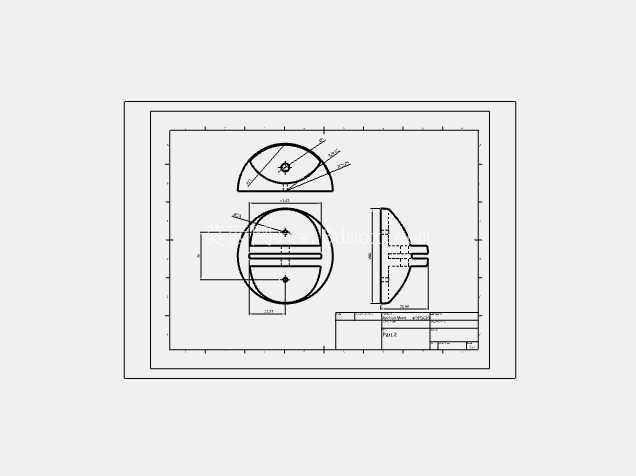

再说到外形尺寸与安装边界，这类练习用半球零件的整体直径通常控制在80-120mm区间，整体高度不超过半径值，也就是40-60mm，底座的分型面处要设计宽度3-5mm的飞边余量带，方便后续铸件清理时打磨飞边，同时这个平面也是铸造时的分型基准面，平面度要求控制在0.1mm以内，避免合模时出现错位。如果是延伸到实际工业应用场景，这个底座平面上还会均匀布置2-3个安装沉孔，沉孔的位置要避开浇注时的热节区域，防止安装孔周边出现缩松导致安装后密封失效。很多人做这类曲面零件建模的时候，容易把曲面的曲率做的不连续，出现肉眼很难发现的微小折面，这种缺陷放到铸造环节里，就会导致金属液在折面处出现流痕，甚至因为局部阻力过大造成充型不满，所以建模时一定要用连续曲率的曲面构建方式，做完之后要做曲率分析，确保整个外曲面的曲率过渡顺滑，没有突兀的拐点。

从功能特性来看，这类半球形结构本身具备非常好的受力分散特性，外部承受径向压力的时候，应力会沿着曲面均匀分散到底座的安装面上，不会出现直角结构那样的应力集中点，所以很多承压密封件都会采用类似的半球形端盖结构。练习阶段做这个零件的时候，还要考虑铸造后的加工余量，外曲面如果后续需要做抛光或者机加工，要预留0.3-0.5mm的加工余量，底座的分型面要预留0.2mm的铣削余量，保证后续安装时的贴合度。很多初学者容易犯的错误是把加工余量留的过大，不仅浪费材料，还会增加后续机加工的工时，留的过小又可能因为铸件表面的氧化皮、粘砂导致加工后出现黑皮，达不到尺寸要求。另外在设计浇注系统的时候，这类小型半球零件通常采用底注式浇注，从底座边缘引入金属液，让金属液顺着曲面缓慢上升，避免直接冲击顶部的小孔特征造成砂芯冲偏，同时要在半球的最高处设置排气冒口，及时排出型腔里的空气，防止铸件出现气孔缺陷。

这类练习零件的核心价值，并不是做出一个看起来光滑的曲面造型，而是通过简单的结构，把铸造工艺里的分型面选择、壁厚控制、拔模斜度设置、浇注系统匹配、加工余量预留这些核心知识点串联起来，当设计者能把这个简单零件的所有工艺细节都考虑周全，再去做复杂的曲面铸造件时，就不会出现原则性的工艺错误。很多人觉得练习件太简单，不屑于花时间打磨，结果到了做实际产品的时候，经常出现壁厚不均导致的铸件变形、拔模斜度不足导致的脱模困难、排气不畅导致的批量气孔问题，反而要花更多的时间去返工修模，反而不如从基础练习件开始，把每一个工艺细节的逻辑吃透，形成严谨的设计思维。
