适配F450机型的无刷电机兼容机臂替换件

在多旋翼航模的日常运维与改装场景中，机架机臂作为动力系统的核心承载结构，其结构强度、安装匹配度直接决定飞行稳定性与动力输出效率，尤其是普及率极高的F450规格四轴机架，原厂机臂在炸机、长期疲劳载荷下易出现断裂、安装孔位滑牙等问题，第三方替换件的结构合理性一直是航模玩家与小型无人机改装从业者关注的重点。这款适配F450机型的机臂替换件，核心定位是兼容2212规格无刷电机的安装需求，针对原厂件的结构短板做了针对性优化，可直接替换原有损坏机臂，无需对机架主体做额外打孔或切削加工。

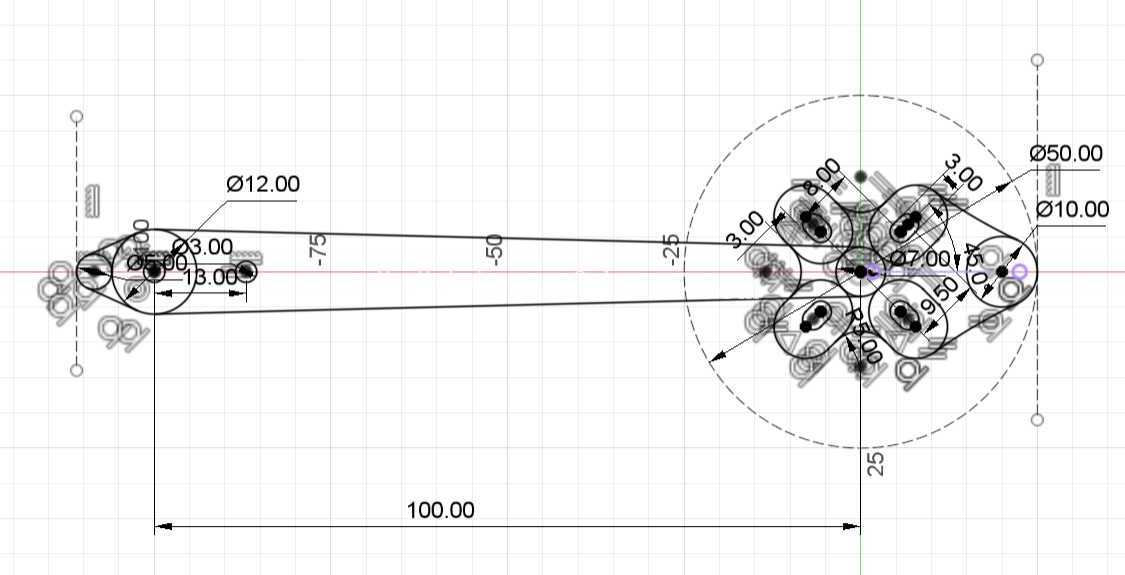

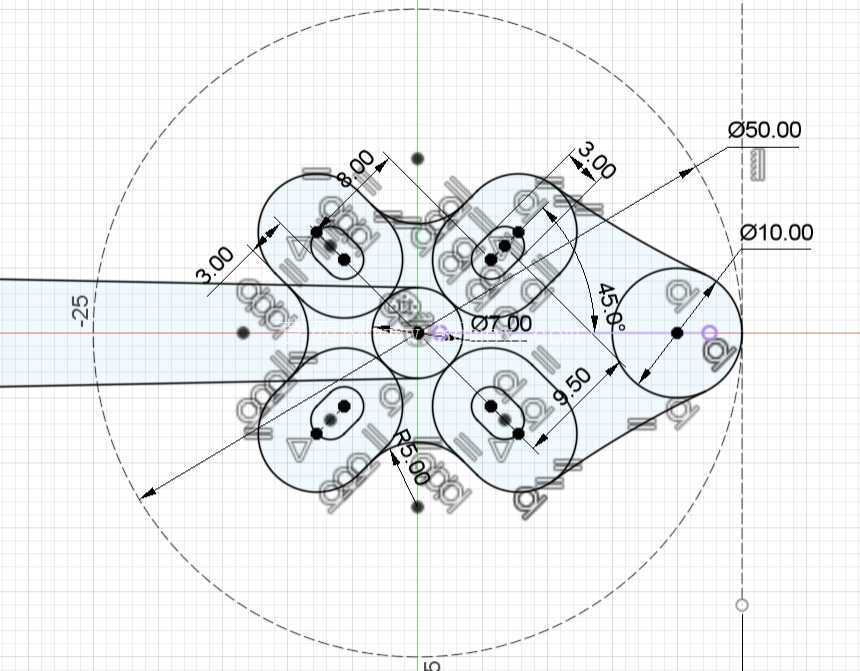

从安装边界来看，该机臂总长度与F450原厂机臂保持一致，为450毫米轴距对应的标准臂长，安装端与机架中心板的连接位预留了2个固定孔位，孔位间距完全匹配原厂中心板的安装孔距，装配时可直接沿用原厂固定螺丝，无需额外选配紧固件。电机安装端预留了4个标准安装孔，孔位中心距适配28毫米安装规格的2212系列无刷电机，不管是原厂标配电机还是同规格第三方改装电机，都能直接对位安装，不会出现孔位错位导致的电机安装倾斜问题。机臂中部预留了走线槽结构，电调信号线、电机动力线可完全嵌入槽内，避免飞行过程中线缆外露被螺旋桨打到，也能减少飞行时的风阻，同时中心位置预留了穿线孔，线缆可直接穿过孔位接入中心板的分电模块，走线布局更规整。

结构设计层面，机臂主体采用等强度变截面设计，从电机安装端到中心板连接端，截面厚度随载荷分布梯度变化，电机端因为要承受电机转动的振动与螺旋桨的拉力，截面厚度做了加厚处理，靠近中心板的位置则适当优化厚度，在保证整体结构强度的前提下尽可能降低自重。机臂边缘做了圆弧过渡处理，没有尖锐的直角结构，一方面能减少飞行过程中的应力集中，避免长期振动下出现结构裂纹，另一方面也能降低装配时划伤手、割破线缆的风险。针对3D打印的工艺特性，设计时做了专门的打印适配优化：打印层厚建议设置为0.2毫米，能兼顾打印效率与表面精度；摆放时建议将机臂平面贴紧打印平台，无需添加额外支撑结构就能完成打印，减少后期支撑拆除的工作量，也能避免支撑残留影响安装面的平整度；打印填充率建议设置在40%到50%区间，采用格栅填充结构就能满足日常飞行的强度需求，如果是做载重飞行或者大动作花飞改装，可适当提升填充率到60%，进一步提升结构刚性。材料选择上，PETG材料是首选，其抗冲击性能好，不易脆断，即使发生轻微炸机也不容易出现断裂问题；如果追求更高的刚性，也可选用PLA+材料，打印后结构硬度更高，飞行时机臂的形变更小，动力传递更直接，但要注意PLA+材料低温下抗冲击性稍差，冬季户外飞行要注意避免硬着陆。

实际使用场景中，这款替换机臂不仅可用于损坏机臂的维修替换，也可用于F450机架的个性化改装，玩家可根据自身需求对机臂的走线槽、灯条安装位做二次修改，比如在机臂边缘预留LED灯条的安装槽，加装夜航灯提升夜间飞行的辨识度。针对电机固定的可靠性问题，设计时在电机安装孔位做了局部加厚，建议装配时在孔位位置嵌入M3规格的金属螺母，采用热熔或者压入的方式固定，避免多次拆装电机后塑料孔位滑牙，大幅提升机臂的使用寿命。机臂上预留的多个辅助安装孔，可用于搭载图传天线、GPS模块等小型外设，无需额外加装固定支架，拓展性更强。

从飞行性能的影响来看，该机臂的自重与原厂机臂基本持平，不会增加过多的起飞重量，重心分布与原厂件保持一致，替换后无需重新调整飞控的重心参数，只要做好常规的电调校准、陀螺仪校准就能正常飞行。机臂的外形做了轻微的流线型优化，相比原厂平直的机臂边缘，飞行时的紊流更少，能一定程度降低风阻对飞行稳定性的影响，尤其是在有风的户外环境下，机臂产生的振动更小，拍摄画面的稳定性会有小幅提升。对于从事小型无人机改装、航模维修的从业者来说，这款机臂的结构参数完全开源，可根据不同的使用需求快速调整参数，比如针对更大轴距的改装需求，可在原有结构基础上延长机臂长度，调整孔位位置就能快速适配不同规格的机架，大幅缩短改装设计的周期。
