超轻量微型穿越机中心安装机架结构

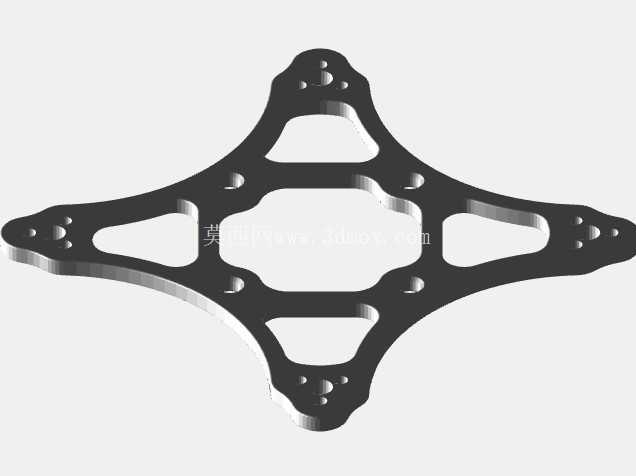

　　这款微型穿越机机架针对室内近距飞行、狭小空间穿梭场景设计，核心定位是满足1S动力规格微型穿越机的极致轻量化需求，适配室内竞速、居家休闲飞行、楼宇缝隙探查等对起飞重量敏感的使用场景，整机安装完成后可将起飞重量控制在20g以内，大幅降低碰撞冲击能量，既能够避免飞行过程中碰撞造成自身结构损坏，也能降低碰撞对室内家具、墙面以及操作人员的损伤风险。从结构设计逻辑来看，机架采用四臂对称X型布局，四个机臂末端预留统一规格的电机安装孔位，孔位间距严格匹配0802规格空心杯电机的安装尺寸，每个安装位周边设计有微小的定位凸点，装配时电机可直接卡入定位点完成预固定，无需额外调整同轴度，降低装配阶段的对位难度。

　　中心区域采用大尺寸中空设计，一方面是为了给飞控板、电调、图传模块预留充足的安装空间，适配主流1S tinywhoop规格的AIO飞控安装孔位，安装孔位周边做了0.2mm的下沉台阶，飞控安装后表面与机架上表面齐平，不会出现凸起剐蹭上层保护罩的问题；另一方面中空结构能够直接削减机架自身的无效重量，同时给飞控模块预留足够的散热空间，避免长时间飞行时电调、图传模块积热导致的功率下降。机架的机臂与中心连接区域采用渐变式过渡结构，没有直角应力集中点，在保证机臂结构刚度的前提下，尽可能削减非受力区域的材料厚度，机臂截面采用上窄下宽的梯形结构，飞行过程中产生的气流能够顺着机臂斜面快速导出，减少乱流对飞行姿态的干扰。

　　机架上下表面设计有统一的安装螺柱位置，可直接适配通用的tinywhoop保护罩、电池绑带固定座，电池安装位位于机架中心下方，重心与机架几何中心完全重合，飞行过程中不会出现重心偏移导致的姿态倾斜问题。从材料适配角度，该结构推荐采用Petg-CF材料打印，设置100%填充率时可获得最优的强度重量比，打印时上下表面设置两层壁厚，外壁走线尽可能贴近轮廓边缘，减少接缝处的强度损失，打印完成后无需额外做表面打磨处理即可直接装配。机架的整体外轮廓尺寸控制在65mm对角轴距范围内，四个机臂末端的外边缘没有突出结构，安装螺旋桨后桨叶边缘不会超出机架外轮廓，碰撞时桨叶不会直接接触障碍物，大幅降低炸机时桨叶断裂的概率。

　　机架的安装边界经过严格校核，飞控安装后USB接口位置对应机架预留的开槽，无需拆卸机架即可直接连接电脑进行参数调试，摄像头安装位位于机架前端，视角调节范围可覆盖0-30度倾角，满足不同飞行习惯的视角需求。结构上所有的开孔位置都做了0.1mm的公差补偿，打印完成后螺丝可直接拧入无需扩孔，对于轻量化要求更高的使用场景，还可将机臂上的非安装位减重孔进一步扩大，在保证机臂抗扭强度的前提下进一步降低自重，经过实际飞行测试，该机架在1m高度自由跌落至硬质地面时，机臂不会出现断裂变形，正常飞行碰撞墙面、家具时，结构能够吸收大部分冲击能量，保护核心电子元件不受损坏。
