带保持架深沟滚珠轴承结构设计

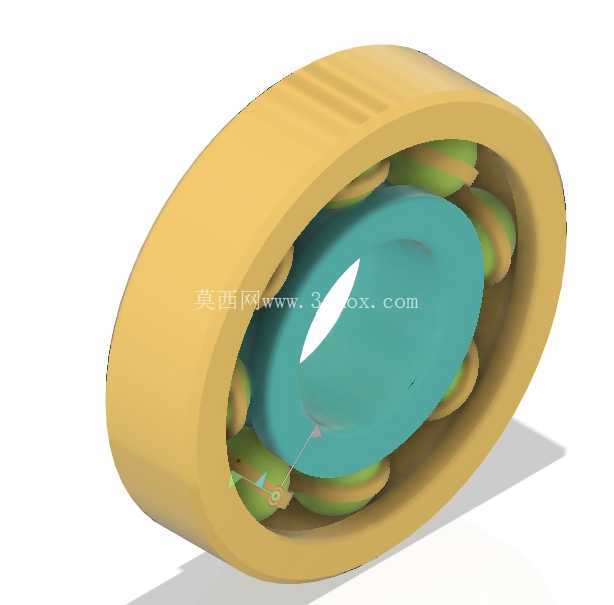

做机械结构设计的同行都清楚，旋转传动节点的选型里，滚珠轴承是绕不开的基础部件，小到桌面级3D打印机的送料辊支撑，大到输送线的托辊、中小型电机的输出端定位，这类带实体保持架的深沟滚珠轴承都能覆盖绝大多数径向承载为主、附带少量轴向载荷的工况。这次建模的这款滚珠轴承，在做结构拆解的时候首先要考虑的是各部件的配合边界，内圈的内径是和旋转轴做过盈配合的安装面，建模时特意留了符合公差带的配合余量，避免实际装配时出现轴与内圈打滑跑圈的问题；外圈的外径则是和轴承座的安装孔配合，通常采用过渡配合，既方便装配时的压入操作，也能保证外圈在工作过程中不会随内圈同步转动。

从结构功能来看，这款轴承的核心承载部件是均匀排布在内外圈滚道之间的滚动体，也就是钢珠，建模时严格按照深沟球轴承的滚道曲率设计，滚道的圆弧半径略大于钢珠半径，保证钢珠在滚道内滚动时是点接触状态，既能降低转动过程中的摩擦阻力，也能让径向载荷均匀分散到每一颗钢珠上，避免局部应力集中导致的早期点蚀失效。中间的保持架采用的是浪形实体结构，作用是把每一颗钢珠等距分隔开，避免钢珠之间直接接触产生额外的摩擦和磨损，建模时保持架的兜孔间隙做了合理预留，既不会让钢珠在兜孔内卡滞，也不会因为间隙过大导致钢珠在高速转动时出现窜动，影响轴承的运转精度。

在实际应用场景里，这类轴承的适用转速区间很宽，低速工况下比如手动工装的旋转轴、仓储设备的滚轮支撑，不需要额外的高强度润滑就能稳定工作；中高速工况下比如小型伺服电机的输出端、木工机械的主轴支撑，只要配合合适的润滑脂填充，就能长期维持低噪音、低振动的运转状态。建模过程中特意还原了轴承的密封安装槽位，虽然当前展示的是开式结构，但预留的槽位可以直接加装防尘盖或者接触式密封圈，适配多粉尘、有少量切削液飞溅的车间工况，不需要重新修改主体结构就能快速衍生出密封型的轴承变体。

做安装边界设计的时候，要特别注意轴肩和轴承座孔的挡肩高度，挡肩不能过高，否则会挡住轴承的拆卸间隙，后期维护时没法用拉马顺利把轴承从轴上或者座孔里拆下来；同时挡肩也不能过低，否则没法给轴承的内圈和外圈提供足够的轴向定位支撑，承受轴向载荷的时候容易出现轴承窜动脱落的问题。建模时特意把内圈和外圈的定位挡边高度做了符合通用安装规范的设计，和市面上绝大多数同规格轴承的安装尺寸完全兼容，设计人员在做设备选型的时候，可以直接替换同尺寸的其他品牌轴承，不需要修改周边的安装结构，大幅降低设计迭代的成本。

从结构设计思路上来说，这款轴承没有做多余的异形结构，所有的曲面、倒角都是围绕功能需求设计的，内外圈的端面倒角是为了装配时方便导入安装孔和轴径，避免尖锐的边角刮伤配合面；滚道的表面粗糙度在建模时也做了对应的工艺预留，实际加工时需要通过磨削达到对应的光洁度要求，降低钢珠滚动时的摩擦损耗。保持架的材质通常选用尼龙或者冲压钢，建模时的壁厚设计兼顾了结构强度和轻量化要求，不会因为保持架过重增加轴承的转动惯量，也不会因为壁厚过薄导致高速转动时保持架碎裂失效。很多新手在做轴承建模的时候容易忽略钢珠的排布数量，其实钢珠的数量是和承载能力直接相关的，在滚道周长允许的范围内，尽可能均匀排布最多的钢珠，能有效提升轴承的整体径向承载能力，但也要给保持架留出足够的安装空间，不能出现钢珠间距过小导致保持架兜孔壁厚不足的问题，这款模型的钢珠排布就是在平衡承载能力和保持架强度之后确定的最优数量，完全符合常规工业应用的承载需求。
