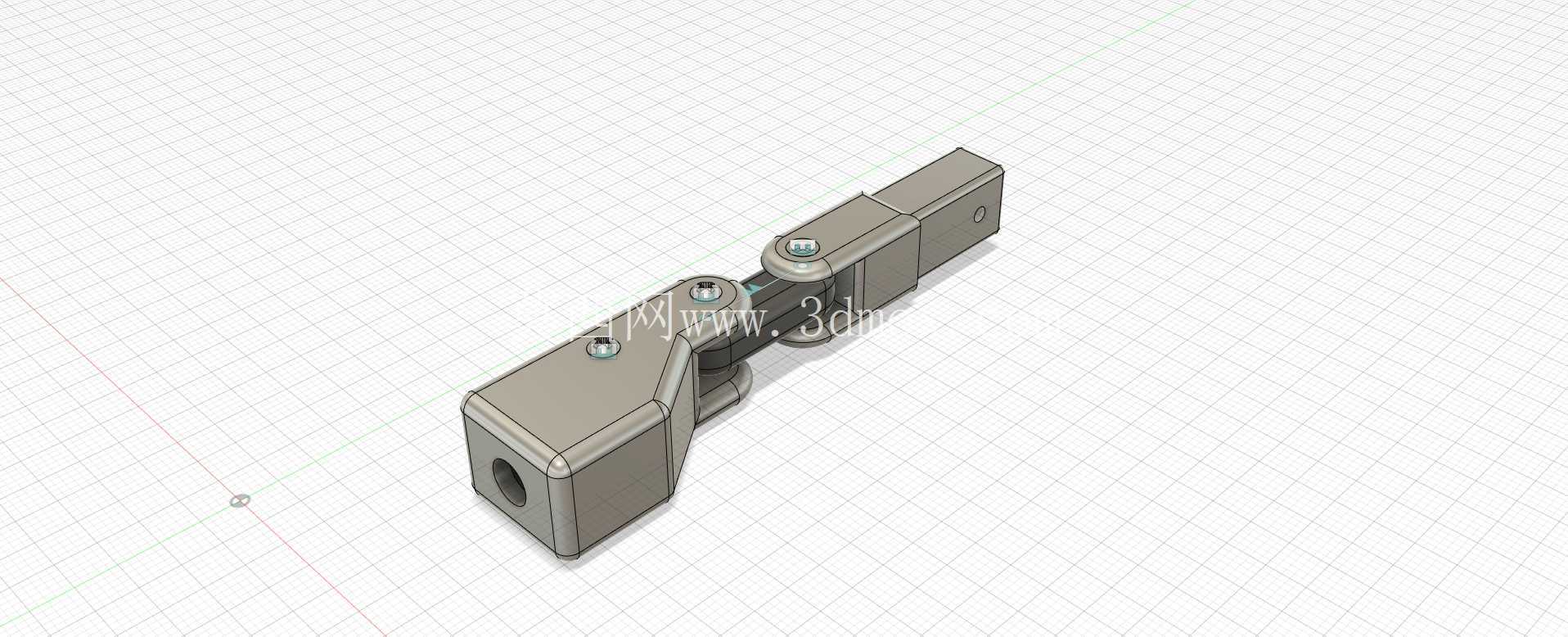

这类带倒角的双耳铰接支座,在工业设备的连杆传动、舱门铰接、工装夹具的活动连接段应用十分普遍,日常做结构设计时,这类零件看似简单,实则要兼顾铰接转动自由度、安装固定强度、装配干涉规避多个核心要求。先从实际使用场景来说,在轻载的自动化线体挡停机构、小型设备的检修门翻转连接、非标工装的角度调节部位,这类支座常作为固定端铰接座使用,一端通过背部的安装面与设备机架、型材框架或者安装基板锁紧,另一端的双耳叉结构通过销轴与活动摆臂、连杆或者门板连接,实现绕销轴轴线的定轴转动,相比单耳铰接结构,双耳的受力对称性更好,销轴受剪时的受力分布更均匀,不会出现单侧偏载导致的销轴弯曲、铰接孔磨偏问题。

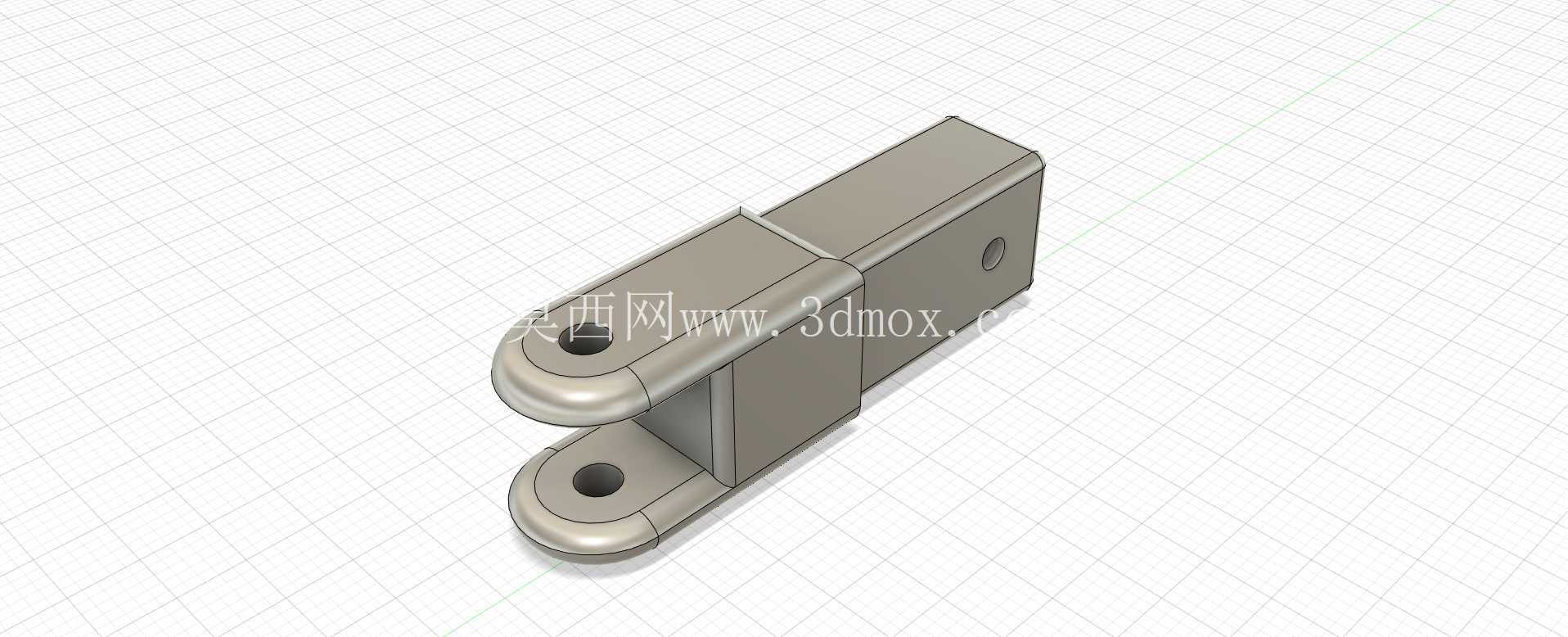

从设计思路上看,这个支座的主体采用矩形截面的块状基体作为承载基础,背部的安装面做了平整处理,预留的沉头安装孔可以让内六角螺栓完全沉入孔内,不会突出安装面,避免安装后螺栓头与相邻的活动部件产生运动干涉,这一点在做紧凑空间的铰接结构时尤为重要,很多新手设计时容易忽略螺栓头的突出量,导致装配后摆臂转动时刮蹭螺栓,不得不二次返工修配。前端的双耳叉结构与基体做了一体化设计,两个耳片的同轴度是加工时的核心控制项,建模时两个铰接孔要做同轴约束,避免后续加工出现孔位错位,导致销轴穿装困难或者转动卡滞。耳片的端部做了圆弧过渡,一方面是去除锐边避免装配时划伤操作人员,另一方面圆弧轮廓可以减少耳片端部的应力集中,在承受冲击载荷时不会在耳片根部出现应力开裂的问题。
关于外形尺寸与安装边界,设计时首先要确定铰接孔的中心高,这个尺寸直接决定了配套摆臂的转动轨迹,中心高的取值要匹配摆臂的转动半径,避免摆臂转动时与基体或者安装面产生碰撞。耳片的间距要根据配套连接件的厚度来设定,常规设计时间隙控制在0.2-0.5mm之间,间隙过小会导致装配困难,转动时摩擦阻力过大,间隙过大则会出现铰接处的窜动,影响传动精度。基体的厚度要根据承载需求计算,保证螺栓锁紧后基体不会出现变形,背部安装孔的孔距要符合常用的型材安装孔距标准,或者匹配安装基板的预留孔位,减少现场安装时的配孔工作量。耳片上的铰接孔孔径要与选用的销轴做间隙配合,一般选H8/f7的配合公差,既保证转动灵活,又不会出现过大的晃动量。
细节处理上,这个零件所有的棱边都做了倒角处理,也就是命名里提到的chanfrado(葡萄牙语倒角的意思),除了外观更规整之外,倒角可以去除加工产生的毛刺,避免电镀或者氧化处理时毛刺部位出现镀层堆积,也能防止装配过程中锐边割伤密封件、线缆等相邻部件。基体与耳片的连接部位做了圆角过渡,而不是直角衔接,这是结构设计里很基础但很重要的细节,直角衔接处会存在严重的应力集中,在反复受载的情况下很容易从拐角处产生疲劳裂纹,圆角过渡可以大幅降低应力集中系数,提升零件的疲劳寿命。另外耳片的厚度设计也要匹配销轴的直径,一般耳片的总厚度不小于销轴直径的1.2倍,保证耳片有足够的抗挤压强度,不会在大载荷下出现耳片变形、铰接孔失圆的问题。
在实际选型应用时,如果是用于有腐蚀的环境,比如户外设备、食品加工生产线,这类零件一般会选用304不锈钢加工,表面做钝化处理;如果是普通的工业室内环境,选用45号钢做表面镀锌或者发黑处理即可,成本更低且强度足够。建模过程中要注意把安装孔的沉头深度、铰接孔的倒角、各部位的过渡圆角都完整建模,不要省略这些工艺特征,否则后续出工程图或者做数控编程时容易遗漏这些加工要求,导致生产出来的零件不符合装配要求。另外做装配验证时,要把配套的销轴、螺栓、摆臂都装入装配体,模拟整个转动行程的干涉情况,确认摆臂在最大转动角度下不会与支座基体、安装螺栓产生碰撞,同时要预留足够的润滑空间,铰接部位如果是长期转动的工况,还要在耳片上设计油杯孔,方便定期加注润滑脂,减少铰接孔的磨损。
