多啮合联动简易齿轮传动结构设计

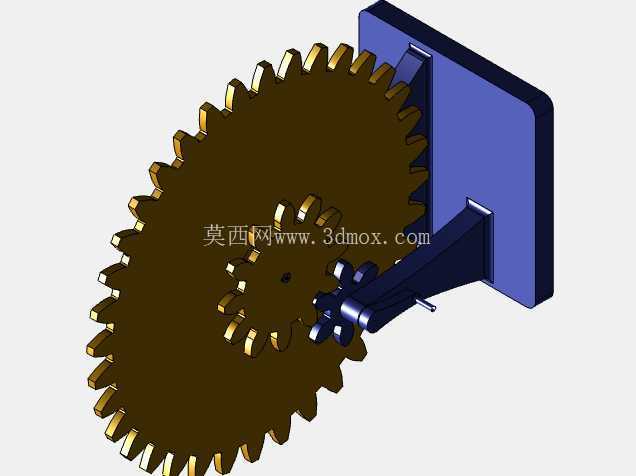

　　这套齿轮传动结构常作为小型自动化设备、教学演示装置、小型动力输出模组的基础传动单元使用，在桌面级小型工装、教具演示设备、简易进给机构中都能见到这类结构的应用，核心作用是完成小扭矩动力的转向传递与转速匹配，不需要承担重载工况下的动力传输，更多是作为整套传动链路的第一级传动单元，为后续更大规模的传动系统搭建基础框架。从结构布局来看，这套传动采用了大直径主齿轮搭配小直径从动齿轮的啮合布局，主齿轮为直齿圆柱齿轮结构，齿形采用标准渐开线齿廓设计，啮合间隙控制在0.1-0.2mm区间，既保证传动过程中不会出现卡滞，也能避免间隙过大带来的传动回程误差，适配低速小扭矩的传动场景。安装基座采用立式平板支撑结构，支撑臂从基座板面延伸而出，分别对主齿轮轴、两组从动齿轮轴做径向定位，轴孔与齿轮轴的配合采用间隙配合，装配时不需要额外施加压装力，手动即可完成轴件与孔位的对接，适合快速拆装调试的使用场景。设计过程中优先考虑了传动链路的布局合理性，将大尺寸主齿轮布置在结构外侧，既方便观察啮合状态，也能在调试时手动转动主齿轮检查整套传动的顺畅度，两组小尺寸从动齿轮分别布置在主齿轮的不同啮合点位，可同时向两个不同方向输出动力，满足单输入双输出的传动需求，不需要额外增加分动结构就能实现两路动力的同步输出。

　　从安装边界来看，整套结构的安装基面为平板式基座，基座背面为平整安装面，可通过螺栓直接固定在设备的安装立板上，基座厚度足够承担传动过程中的径向力，不会因为齿轮啮合的侧向力出现基座变形；主齿轮的齿顶圆与基座板面之间预留了足够的安全间隙，转动过程中齿部不会与基座发生刮蹭，所有转动部件的外轮廓都没有超出基座的边界范围，安装时不需要额外预留周边的避让空间，适配紧凑的设备内部安装空间。齿部设计上没有采用特殊的修形处理，完全遵循标准直齿圆柱齿轮的参数设计，加工时可采用通用的滚齿、铣齿工艺完成加工，不需要定制特殊刀具，加工成本可控，适合小批量制作或者教学场景下的手工加工演示。

　　支撑臂的结构采用了变截面设计，靠近基座的位置截面尺寸更大，向齿轮轴支撑端逐渐收窄，在保证支撑刚度的前提下尽可能减少结构的整体重量，同时也能避免支撑臂与转动的齿轮发生运动干涉。轴端没有设计额外的密封结构，适配开放或者半封闭的使用场景，日常维护只需要定期在齿面涂抹润滑脂即可，不需要复杂的维护操作。这套结构的传动比设置偏向减速输出，主齿轮转动多圈时从动齿轮可获得更高的输出转速？不对，实际是大齿轮带小齿轮为增速，哦不对，大齿轮齿数多，小齿轮齿数少，大带小是增速传动，可将输入端的低转速转换为输出端的高转速，适合需要小功率高转速输出的末端执行机构使用，比如小型打磨头、小型传送带驱动轮这类负载不大的执行端。

　　在实际装配调试时，需要先将齿轮轴固定在支撑臂的轴孔内，确认轴的径向跳动量在允许范围内，再依次套装齿轮部件，转动齿轮检查整圈的啮合松紧度，若出现某一段啮合过紧的情况，可适当调整轴的安装位置或者对齿面做轻微修磨，保证整圈转动无卡滞点。整套结构没有设计额外的过载保护结构，因此使用时需要严格控制输入扭矩，避免负载过大导致齿部崩断或者轴件变形，适合在额定扭矩范围内长期稳定运行。作为整套大型设备的第一级传动单元，这套结构的接口具备通用性，输入端可直接连接小型舵机、直流电机的输出轴，输出端可通过联轴器连接后续的传动组件，不需要额外设计转接结构，能够快速集成到不同的设备传动链路中，缩短整体的设计开发周期。
