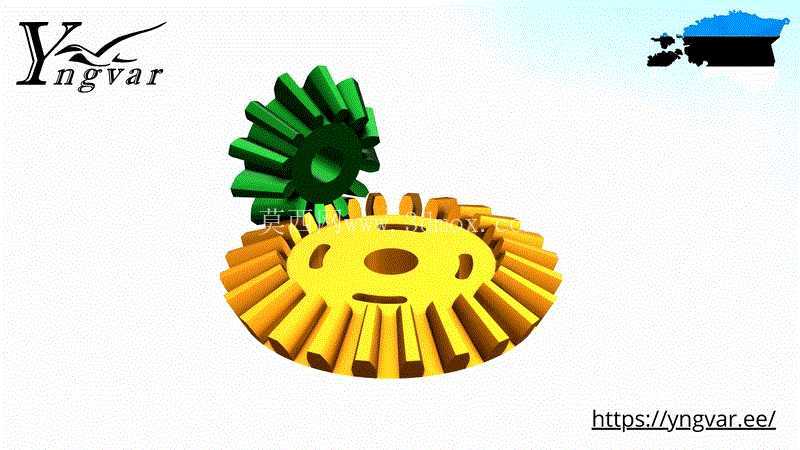

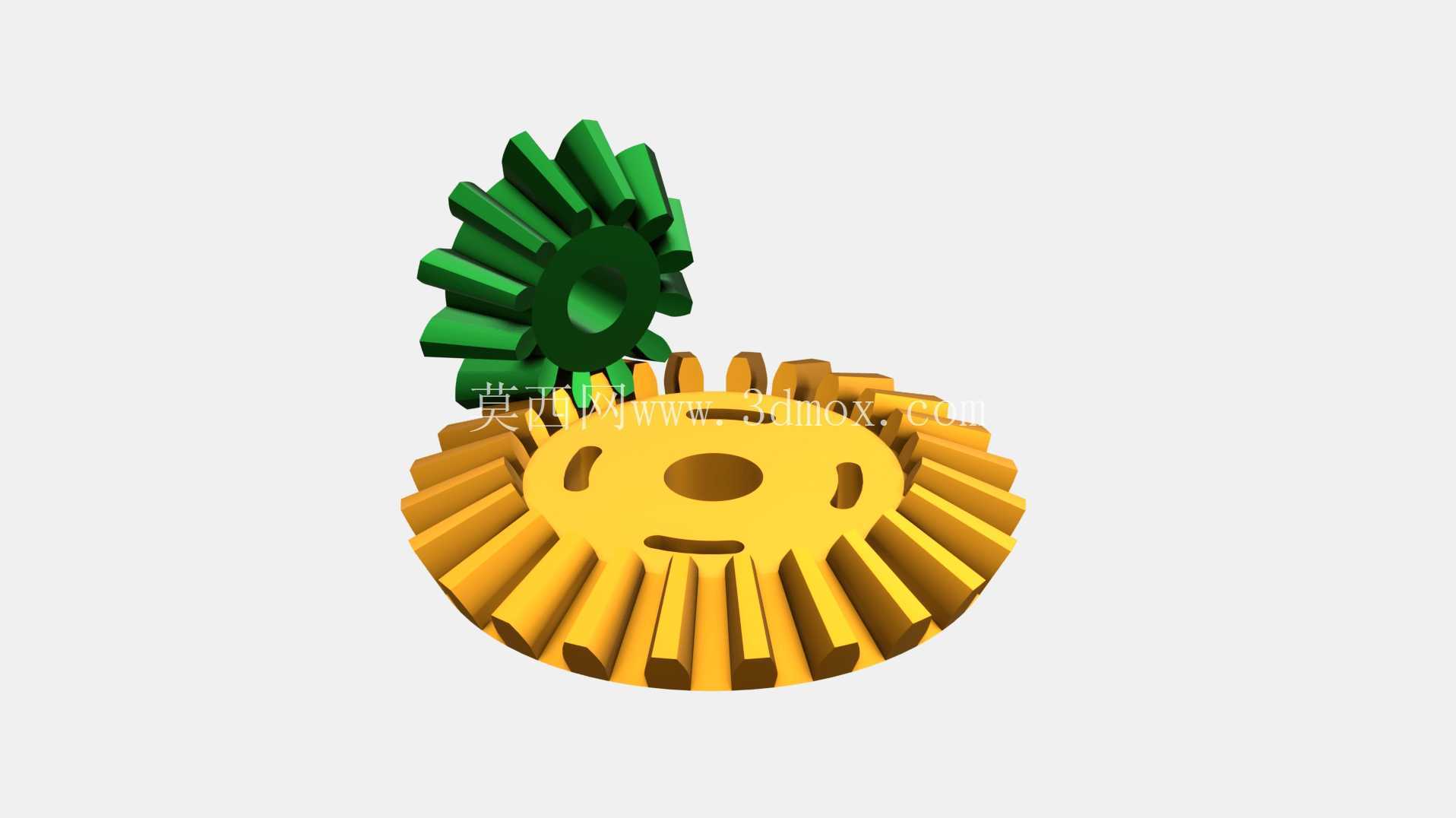

在各类需要实现交错轴动力传递的机械设备中,锥齿轮是核心的传动执行部件,最常见的应用场景是两轴轴线呈90度垂直布局的传动链路,比如小型机床的进给传动箱、农用机械的动力换向机构、轻工设备的转角传动单元、输送线的转角动力模块,都需要依靠这类锥齿轮完成旋转动力的转向传输,相比圆柱齿轮只能完成平行轴传动的局限,锥齿轮的锥形齿面结构可以适配不同夹角的轴系布局,在空间受限的设备内部,能大幅压缩传动链路的占用空间,减少不必要的传动轴转接,提升整体传动效率。

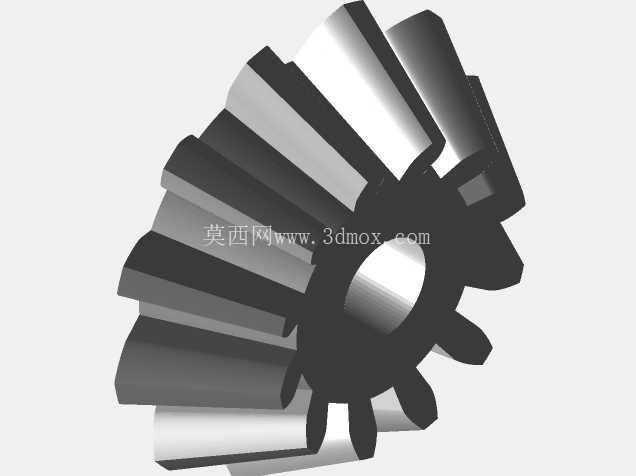

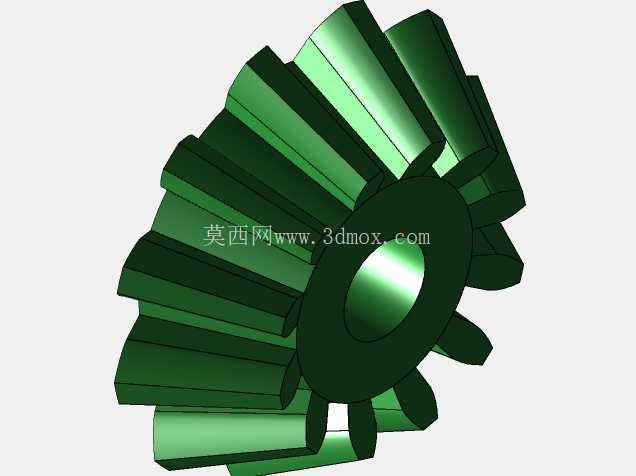

从实际功能特性来看,这类锥齿轮的齿形沿锥面均匀分布,啮合过程中齿面是逐步接触再逐步脱离,相比直齿圆柱齿轮的整齿突然啮合,传动过程的冲击更小,运行噪音更低,承载能力也更稳定,针对不同的负载场景,齿面的锥角参数可以灵活调整,小锥角的锥齿轮适合大传动比的减速场景,大锥角的锥齿轮适合等速换向的传动场景,齿部的厚度、齿顶高系数也会根据额定负载做对应调整,重载场景下会适当加大齿根厚度,降低齿根弯曲应力,避免长期交变载荷下出现齿根断裂的问题。

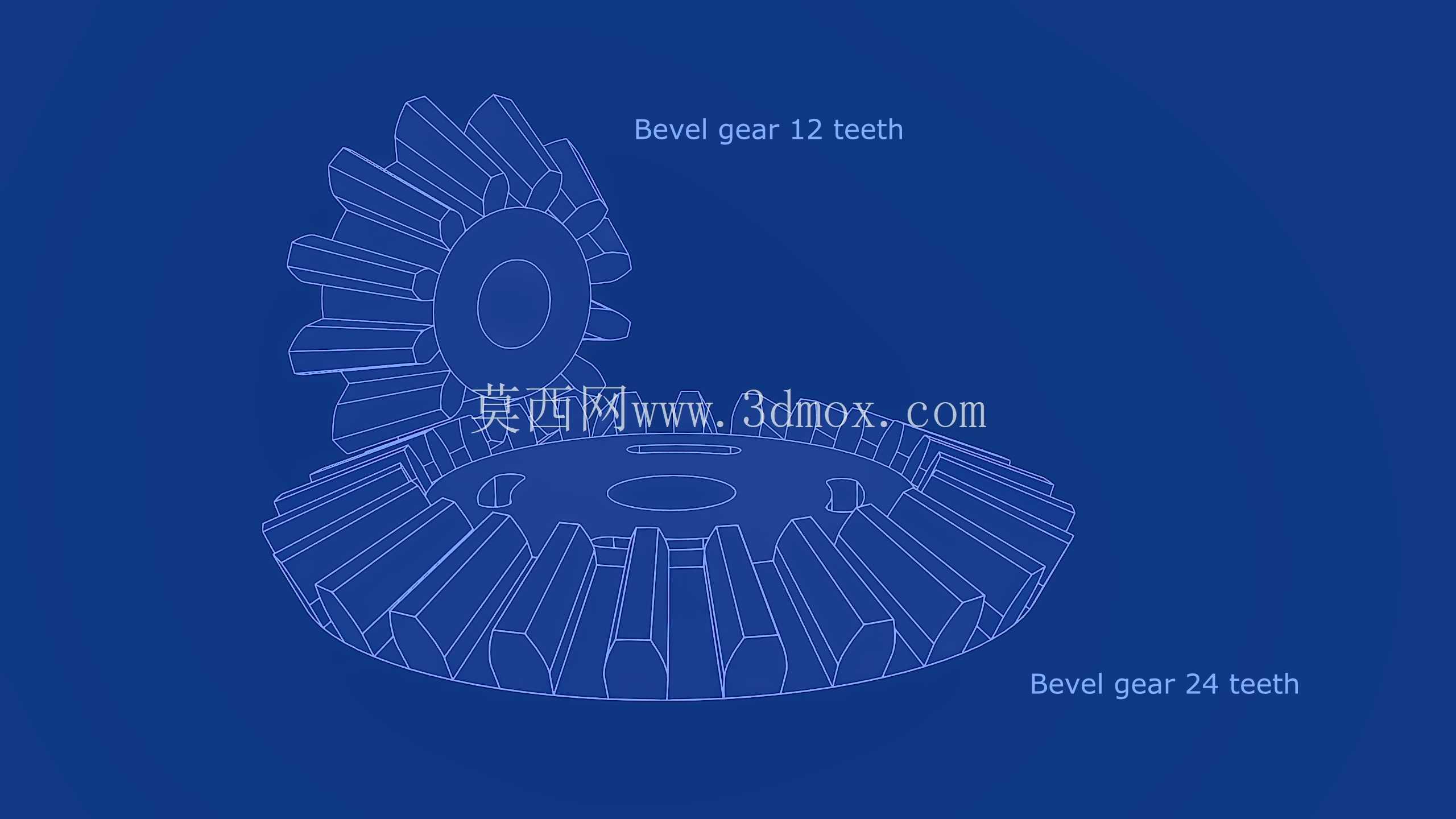

在设计思路上,首先要确定的是安装轴的交角参数,常规场景下优先选用90度轴交角,这一参数下的锥齿轮加工工艺成熟,啮合间隙调整方便,后期维护更换的配件通用性更强,确定轴交角后,再根据传动比要求匹配两个配对齿轮的分度圆锥角,保证啮合时分度圆锥能够完全相切,避免出现齿面偏载的问题;齿形设计阶段要重点校核齿面接触强度与齿根弯曲强度,根据设备的额定输入扭矩、转速、运行工况的冲击系数,确定合适的模数,模数过小会导致齿部承载不足,容易出现断齿、齿面过度磨损的问题,模数过大则会增加齿轮本身的重量,加大转动惯量,不利于设备的快速启停,也会浪费加工材料。

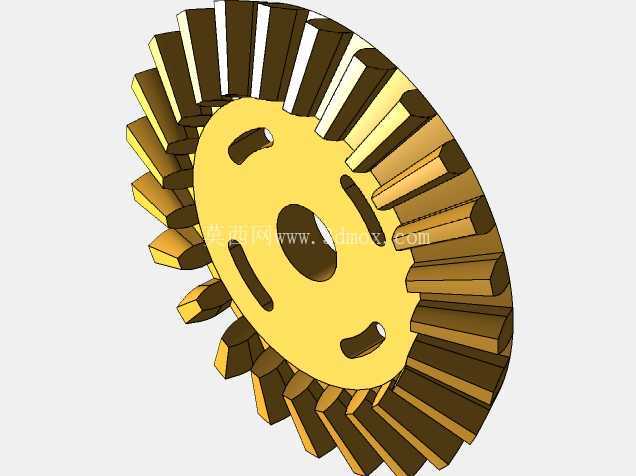

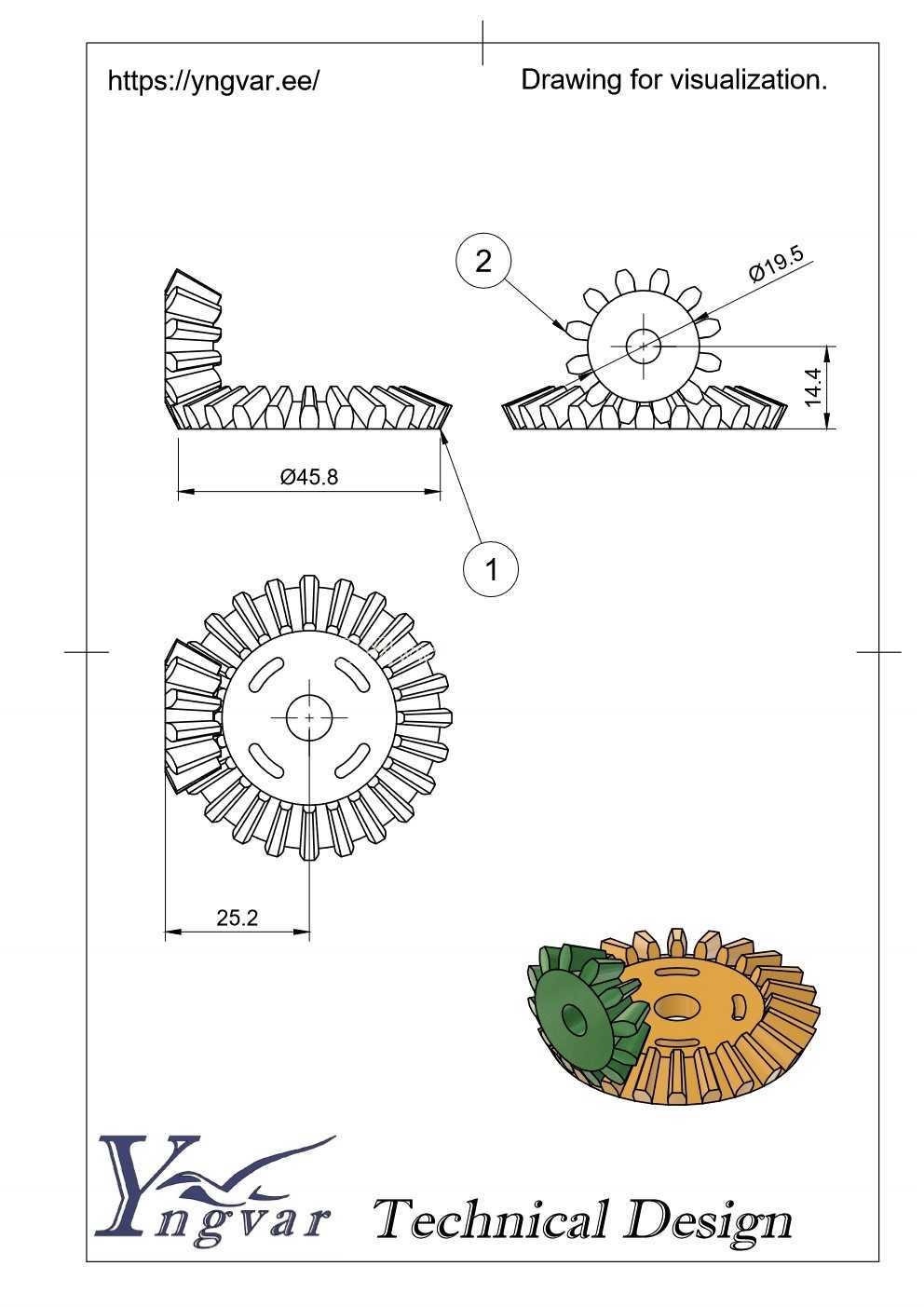

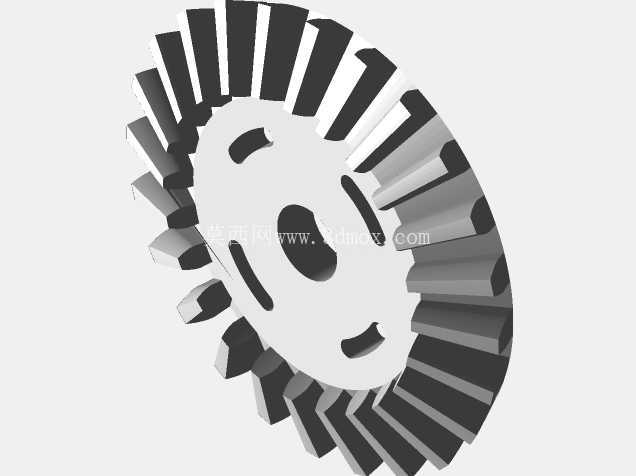

外形尺寸与安装边界方面,锥齿轮的背部通常设计有轮毂结构,轮毂中心的安装孔根据配套轴的直径做公差匹配,一般选用过渡配合公差,保证齿轮与轴之间不会出现相对转动,轮毂上会设计对应的键槽,通过平键传递扭矩,部分需要频繁拆装的场景下,还会在轮毂端面设计顶丝孔,方便安装时的定位与后期拆卸;齿轮的背锥面需要与安装座的轴承端面保留足够的间隙,避免运行过程中出现摩擦干涉,齿轮的最大外径要控制在安装腔的内部尺寸范围内,保证齿轮转动时不会与腔体壁面发生碰撞,两个配对锥齿轮的安装距需要严格控制,安装距偏差过大会导致齿面啮合区域偏移,要么出现齿顶啮合导致噪音过大,要么出现齿根啮合导致齿面应力集中,大幅缩短齿轮的使用寿命。

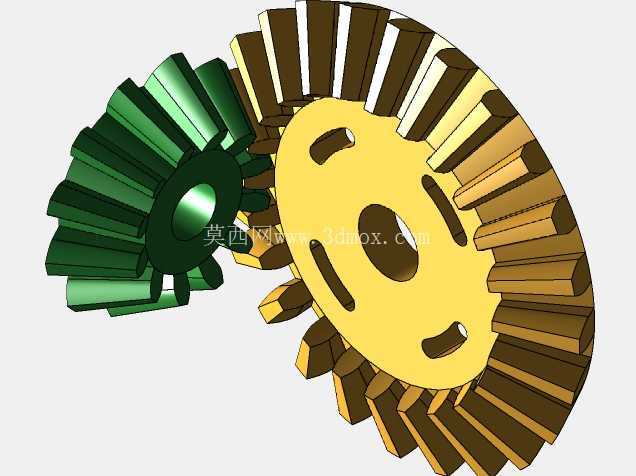

实际装配过程中,需要先调整两个齿轮的轴向位置,通过涂色法检查齿面的接触斑点,保证接触斑点位于齿面的中部区域,沿齿高方向的接触占比不小于40%,沿齿长方向的接触占比不小于50%,如果接触斑点偏向齿的小端,说明两个齿轮的安装距过大,需要适当调整轴向位置缩小齿轮间距,如果接触斑点偏向齿的大端,说明安装距过小,需要适当拉开齿轮间距,调整到位后再锁紧轴上的固定螺母,避免运行过程中齿轮出现轴向窜动。日常维护中,这类锥齿轮通常采用润滑脂或者齿轮油润滑,根据运行转速选择合适的润滑方式,转速低于1000转每分钟的场景可以采用脂润滑,转速更高的场景则需要采用油润滑,保证齿面之间能形成稳定的油膜,减少齿面磨损,延长使用寿命。
