适配宿舍门改装的智能监控挂钩结构

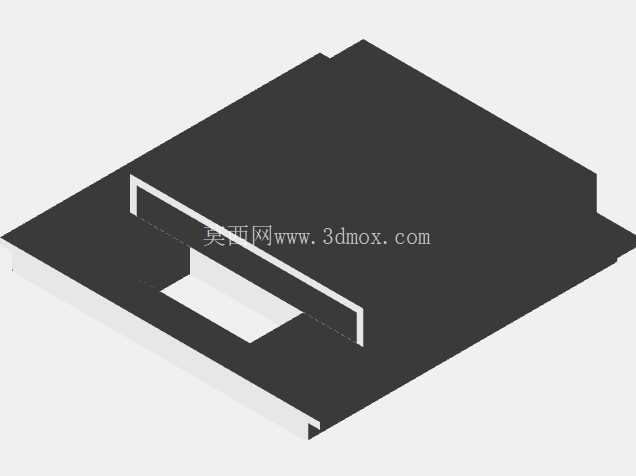

这款门装智能挂钩的设计初衷，是解决学生宿舍场景下无法对原有门扇做永久性改动、却需要实现门体状态监测与人员钥匙卡存在性识别的实际需求，完全区别于需要替换原有门锁硬件的传统智能锁具，所有结构件都围绕“无损加装”这一核心约束展开设计。从安装边界来看，整体结构采用扁平式盒体布局，贴合门扇表面的安装面做了全平面处理，没有突出的安装柱或者需要在门扇上开孔的固定结构，适配常规学生宿舍标准门扇的厚度与门边安装空间，不会干涉门扇正常开合，也不会与门框、门锁原有把手产生运动干涉，安装时仅需借助背胶或者可移除的卡扣结构就能完成固定，拆除后不会在门扇表面留下不可逆的损伤，完全符合宿舍管理中禁止改动原有建筑五金的要求。

从功能实现的结构布局来看，盒体内部预留了ESP32-C6主控模块的安装位，对应PCB板的固定柱位置做了精准的限位结构，不需要额外打胶就能完成电路板的固定，同时预留了RainMaker通讯模块的天线避让空间，避免金属结构件对无线信号产生屏蔽；挂钩部分采用一体化延伸的结构设计，和盒体主体做了加强筋连接，能够承受日常挂放钥匙、门禁卡、小型随身包袋的载荷，挂钩的开口尺寸适配常规钥匙串与学生门禁卡的挂放需求，边缘做了圆角处理避免刮蹭随身物品。在门体状态监测的结构设计上，对应门扇开合的位置预留了霍尔传感器的安装槽，不需要额外加装外置的感应部件，依靠盒体与门框上对应磁片的位置变化就能识别门扇的开、关状态，磁片的安装同样采用可移除的背胶固定，不会破坏门框漆面。

结构设计上充分考虑了宿舍场景的使用环境，盒体外壳采用卡扣式装配，不需要螺丝就能完成开合，方便后期对内部电路进行调试或者更换电池，电池仓的位置做了独立的分隔设计，避免电池漏液影响主控电路，仓盖同样采用卡扣固定，更换电池时不需要拆卸整个装置。挂钩的承重部位做了加厚处理，经过载荷校核能够满足日常挂放物品的强度要求，不会因为长期挂放出现变形断裂的问题，整体外形采用低饱和度的方正造型，不会过于突兀影响宿舍门的整体观感，同时所有外露的边角都做了R角处理，避免日常进出时磕碰受伤。

不同于商用场景的智能门磁或者智能锁，这款结构完全针对学生宿舍的使用场景做了适配，不需要接入宿舍原有供电线路，依靠内置电池就能实现长期供电，无线通讯模块能够直接对接用户的移动设备，实时推送门体状态与钥匙卡是否在挂钩上的提醒，避免用户出门时遗忘钥匙或者漏关房门。整个结构的安装不需要专业工具，普通用户对照安装指引就能在几分钟内完成加装与配对，拆除后也不会留下任何痕迹，完美适配学生群体在校期间的临时使用需求，同时结构件的设计充分考虑了3D打印的加工工艺，所有壁厚都控制在合理范围内，没有悬空的无支撑结构，个人用户也能自行打印制作完成组装。
