高强度防护硬质工具收纳箱结构设计

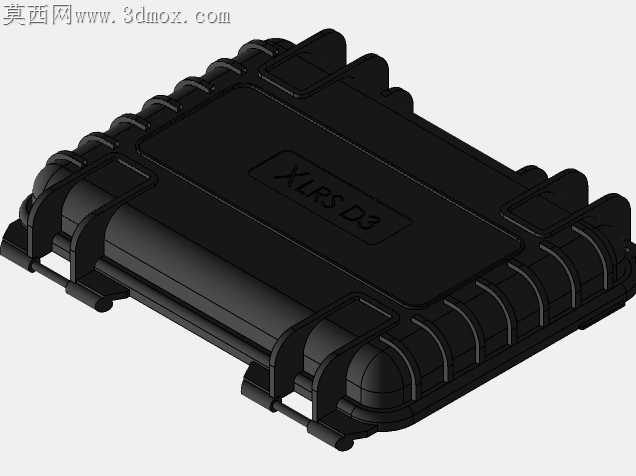

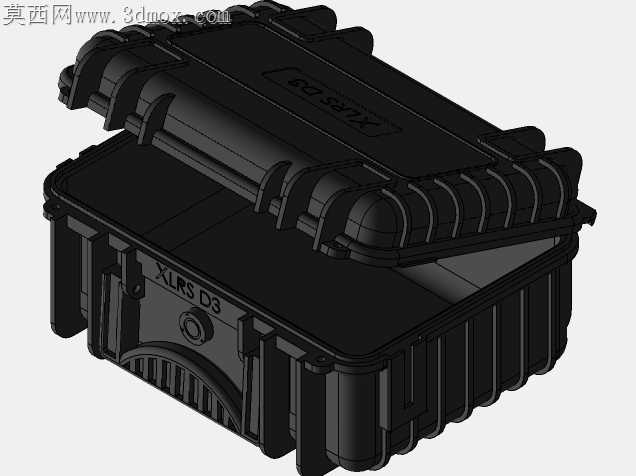

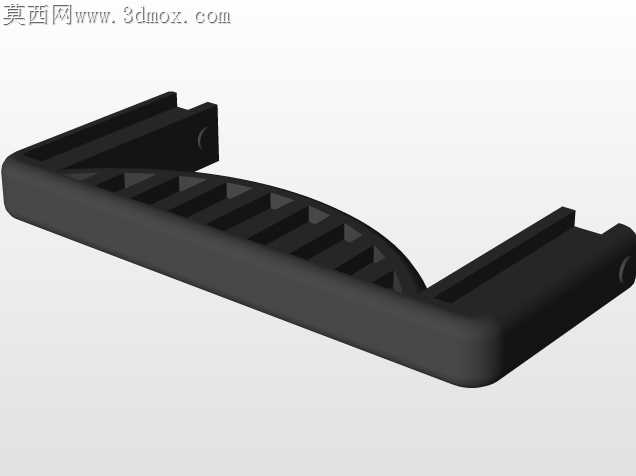

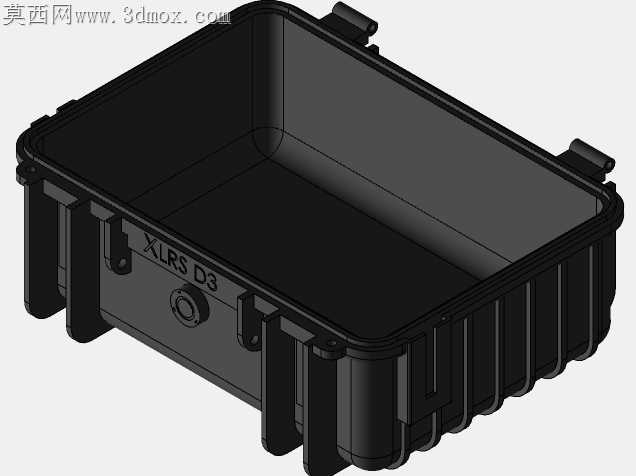

户外作业场景里普通塑料工具箱一摔就裂、扣合处进水进灰的问题困扰一线检修人员许久，这款防护型工具收纳箱的结构设计完全围绕加工适配的核心逻辑展开，每一处棱边、每一道加强筋都对应着量产加工时的工艺可行性与成品耐用性。箱体外壳的凹凸加强筋并非随意排布的装饰纹路，筋条的拔模斜度统一控制在1.5度，既保证注塑成型时熔体可以快速充满模腔，不会出现缺料、缩痕的瑕疵，又能让箱体在受到侧向冲击时，外力顺着筋条导向分散到整个箱壁，不会在边角处出现应力集中开裂的问题。箱盖与箱体的合缝处做了嵌套式的止口结构，止口的配合公差留了0.3mm的压缩余量，刚好可以嵌入一圈发泡橡胶密封条，合箱锁扣扣紧时，密封条被均匀压缩30%，既不会因为压缩量过大导致锁扣扣合费力、长期使用后密封条提前老化失去弹性，也不会因为压缩量不足出现缝隙，在雨天或者多粉尘的作业环境里也能护住内部的精密检修工具。侧面的锁扣结构做了一体化的铰接位设计，没有额外加装金属销轴，铰接处的壁厚做了渐变加厚处理，靠近转轴的位置壁厚达到4mm，远离转轴的扣合位置壁厚减到2.5mm，注塑时不会因为壁厚差过大出现缩水凹痕，反复开合上万次也不会在铰接位置出现断裂。箱体表面的防滑纹理做了0.2mm的微凸设计，纹理的走向顺着手持搬运的施力方向排布，既不会因为纹理过深容易积存油污难以清理，又能在戴劳保手套搬运时提供足够的摩擦力，不会出现手滑摔落的情况。箱体边角的圆弧过渡半径统一做了R12的处理，没有尖锐的直角结构，注塑成型时直角位置不会出现应力集中导致的成品翘曲，搬运时碰到周边设备或者人员也不会造成磕碰划伤。箱盖内侧预留了2mm深度的卡槽位，可以根据存放工具的类型加装定制的EVA内衬卡槽，不需要额外打胶或者加装固定件，内衬直接卡入槽位就不会移位，取用工具时不会出现工具在箱内晃动碰撞的异响。锁扣的扣合位置做了隐藏式的卡扣凸台，凸台的高度刚好是1.2mm，扣合时会发出清晰的咔嗒反馈声，不需要反复检查就能确认箱体已经完全锁死，搬运过程中不会因为颠簸导致锁扣松脱、箱盖意外翻开工具掉落。箱体底部做了四个凸起的垫脚，垫脚高度5mm，放置在地面时不会让箱底直接接触积水或者尖锐杂物，垫脚位置和箱体内部的承重筋条完全对齐，堆叠放置其他箱体时重量顺着垫脚直接传导到加强筋上，不会让箱底出现凹陷变形。
