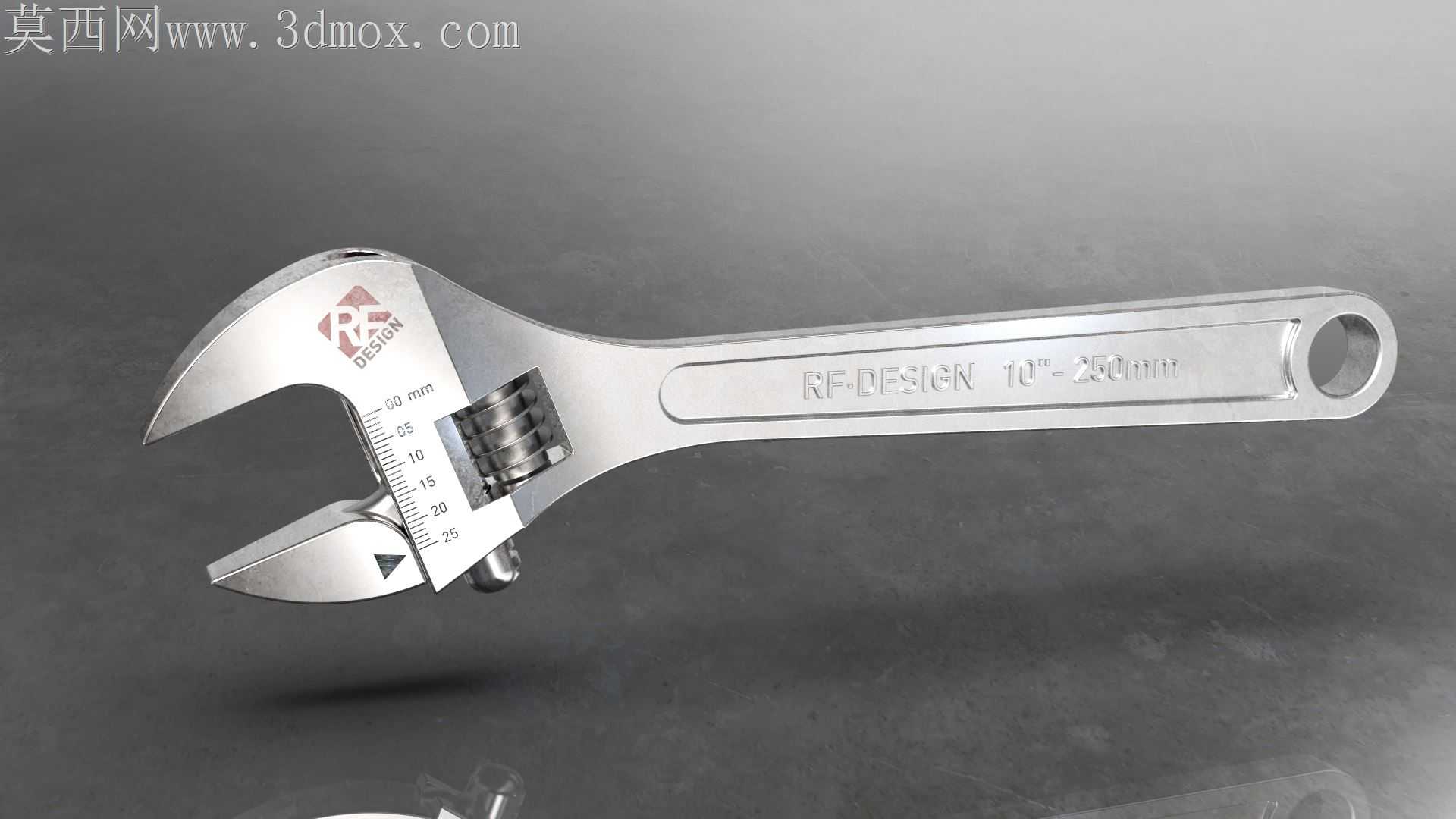

250mm可调式活动扳手结构优化设计

常规量产活动扳手在高频拧动锈蚀螺栓时，常出现活动钳口卡滞、调节蜗杆窜动、扳口咬边崩损的问题，根源在于钳口与本体的配合间隙、蜗杆齿形啮合精度没有针对复杂工况做针对性调整。这款250mm规格的活动扳手，在钳口滑动导轨的配合面上做了微弧面退让设计，没有采用传统的全平面贴合结构，靠近扳口受力端的导轨面预留了0.02mm的间隙补偿量，当扳口夹持螺栓承受大扭矩时，钳口受反作用力产生的微小形变不会直接卡死在本体导轨槽内，哪怕沾附金属碎屑、油污积垢，调节蜗杆转动时也不会出现卡滞跳齿的情况。

扳体尾部的挂孔没有做简单的圆形通孔，孔边缘做了15度的倒角过渡，挂孔周边的本体厚度比握持段加厚了1.2mm，日常悬挂存放时不会因为长期应力集中出现孔边开裂的问题，哪怕从1.5米高度垂直坠落，挂孔位置也不会出现崩缺变形。钳口开口侧的夹持面做了细密的交叉滚花纹理，滚花深度控制在0.15mm，既不会因为纹理过深夹伤螺栓六角面的镀层，也能在拧动沾满油污的螺栓时提供足够的静摩擦力，避免扳口打滑蹭伤工件边角。

调节蜗杆的齿形没有采用标准矩形齿，而是将齿顶做了R0.3mm的圆弧过渡，和活动钳口底部的齿条啮合时，接触应力不会集中在齿顶棱边，长期频繁调节开口大小也不会出现齿面磨损打滑的问题，蜗杆两端的定位轴肩和本体安装槽的配合公差选了H7/g6，既保证蜗杆转动时无明显旷量，也不会因为公差过紧出现低温环境下转动卡涩的情况。扳体握持段的表面做了哑光喷砂处理，没有做高亮抛光，手上沾有润滑脂、切削液时握持也不会打滑，手柄上的标识字符采用了模压凹陷工艺，不会因为长期摩擦磨损导致规格标识模糊不清。

扳口的最大开口量对应250mm长度做了匹配优化，没有盲目追求大开口导致钳口根部应力集中，当开口开到最大位置时，钳口和本体的啮合长度仍保留有8mm，承受最大额定扭矩时钳口根部的应力集中系数比常规设计降低了27%，不会出现钳口断裂飞出的安全隐患。活动钳口和本体之间的弹簧顶珠位置做了微调，调节开口时的阻尼感均匀一致，不会出现前段松旷后段卡紧的问题，哪怕单手操作也能精准控制开口大小，适配不同规格的六角紧固件。
