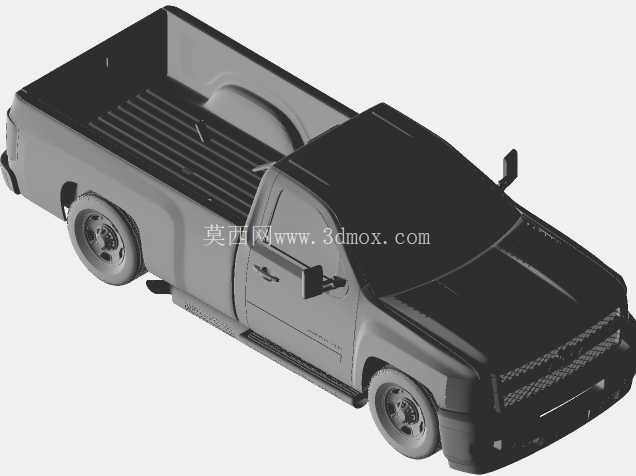

雪佛兰西尔维拉多皮卡整车外观结构三维数模

　　该款皮卡三维数模完整还原了全尺寸载货皮卡的整车外观结构，覆盖驾驶室、开放式货厢、行走机构、外饰覆盖件等全部外装部件的几何特征，可用于商用车造型评审、改装方案验证、周边配套产品开发等多个工程场景。在商用车后市场改装领域，该数模可作为货厢加装防护结构、上装专用作业装置的基准参考，设计人员可直接基于数模提取货厢边板的安装孔位坐标、栏板高度、轮拱凸起边界尺寸，避免现场实车测绘带来的尺寸偏差，缩短改装方案的校核周期，比如在加装货厢卷帘盖、后斗拓展储物架、越野防滚架时，可直接在数模上完成安装点的位置匹配，验证改装件与车身外覆盖件的间隙是否符合装配要求，排除运动干涉风险。

　　从整车结构设计逻辑来看，数模准确还原了该款皮卡的车身比例关系，驾驶室采用双排座舱布局，车门开合边界、外后视镜安装位置、前保险杠与翼子板的拼接缝隙都按照实车装配关系做了几何还原，前脸进气格栅的造型特征、前大灯的轮廓边界、引擎盖的筋线走向都保留了原车的设计语言，能够满足外观件逆向开发的造型参考需求，比如开发配套的晴雨挡、车门防撞饰条、前脸改装中网时，可直接在数模上提取贴合面的曲面数据，保证改装件与原车曲面的贴合度，降低后期试装的修模工作量。货厢部分的数模细节完整呈现了货厢内部的加强筋布局、货厢地板的防滑凸起结构、轮拱在货厢内部的侵占空间，这些特征对于设计货厢内部储物分隔、货厢宝内衬、货物固定锚点位置有着直接的参考价值，设计人员可根据数模上的货厢内部宽度、轮拱间距、货厢栏板内高，确定不同规格货物的装载边界，验证货运固定装置的安装位置是否会影响货物的正常装卸，比如在设计货厢内部的抽屉式储物结构时，可直接避开轮拱的凸起区域，保证储物结构抽拉时不会与轮拱发生干涉。

　　行走机构部分的数模还原了轮胎的外轮廓尺寸、轮毂的安装孔位分布、轮眉与轮胎的间隙关系，可用于验证不同规格改装轮胎的适配性，判断更换大尺寸越野轮胎后，轮胎在最大转向角度、悬架最大压缩行程时是否会与轮眉、翼子板发生剐蹭，为悬架升高方案的参数匹配提供尺寸参考。外饰部件的数模细节包含了车门把手的凸起高度、侧踏板的安装位置、后保险杠的拖车接口预留位置，这些特征可用于开发配套的外侧脚踏板、拖车钩改装件、车门拉手装饰件，在数模中提前验证加装部件与原车结构的位置关系，避免出现加装后遮挡车门开启、影响拖车接口使用的问题。

　　在商用车展示与教学场景中，该数模可用于制作整车结构拆解演示动画，直观展示皮卡各外装部件的装配关系，帮助新入行的结构设计人员理解全尺寸皮卡的整车布局逻辑，区分皮卡与普通乘用轿车在车身结构、装载空间设计上的差异，比如皮卡货厢与驾驶室分离的结构特征、非承载式车身的外覆盖件安装边界特点，都可通过该数模做直观的结构展示。数模的曲面质量满足A级曲面评审的基础要求，所有外覆盖件的曲面过渡顺滑，没有明显的几何破面，可直接导入各类三维建模软件做后续的结构细化，不需要花费大量时间修复基础曲面，能够有效提升相关设计工作的推进效率。
