2016款丰田塔科马TRD皮卡整车带底盘结构

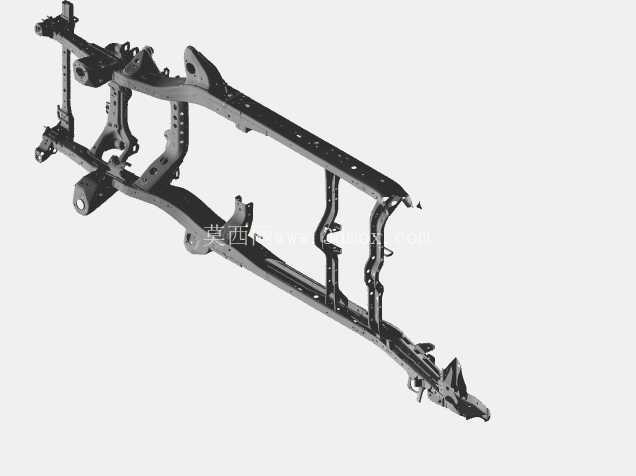

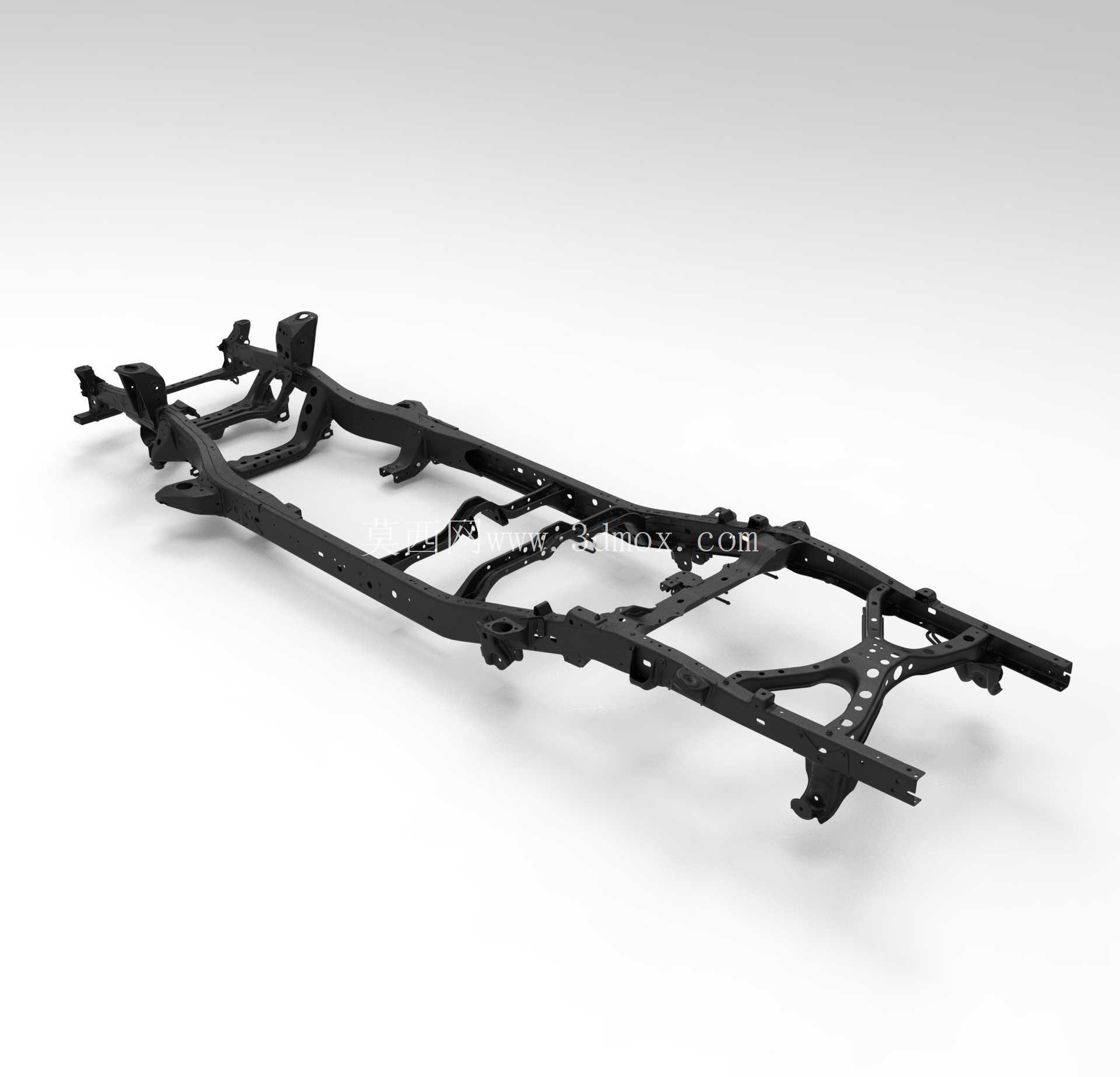

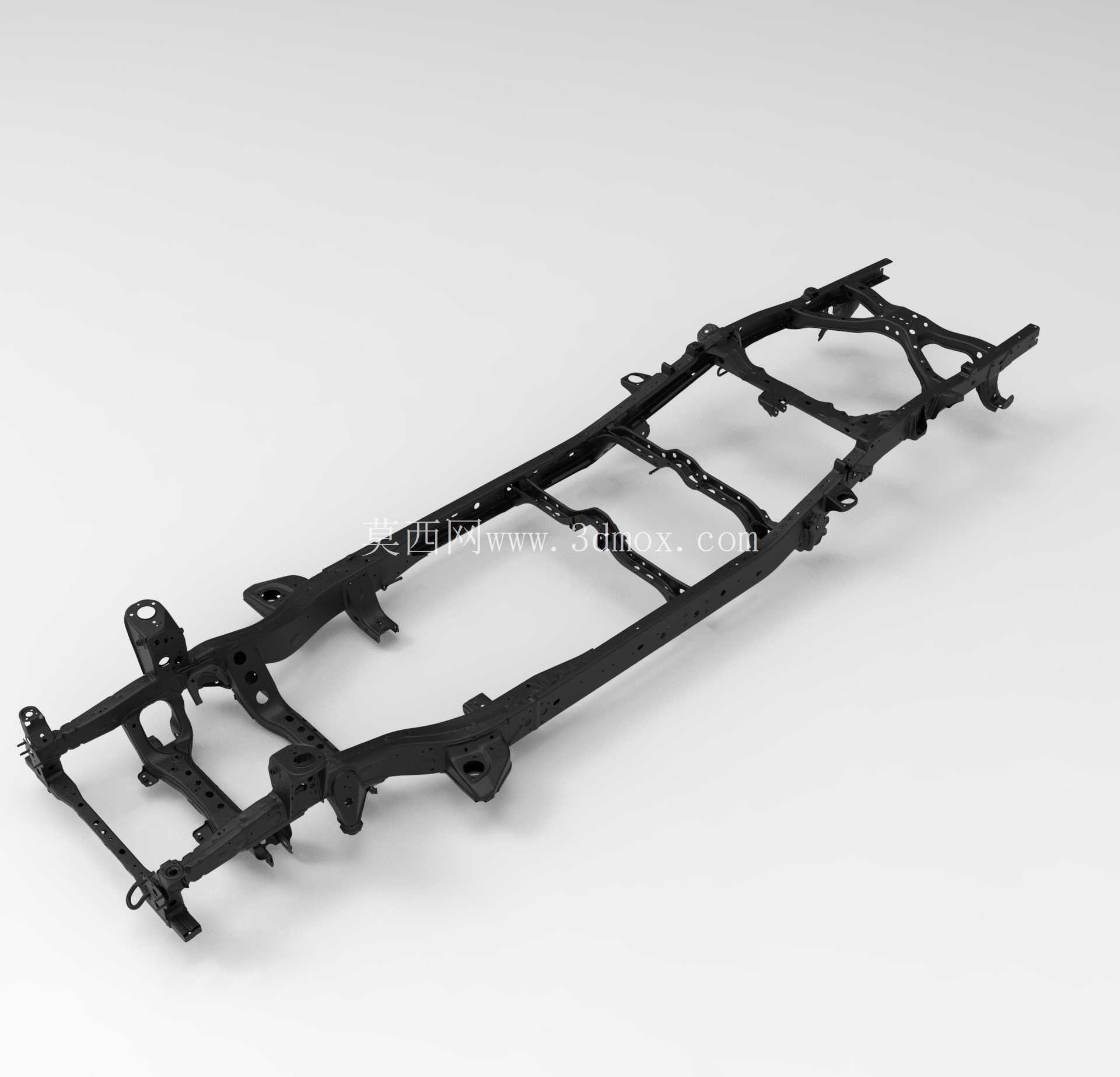

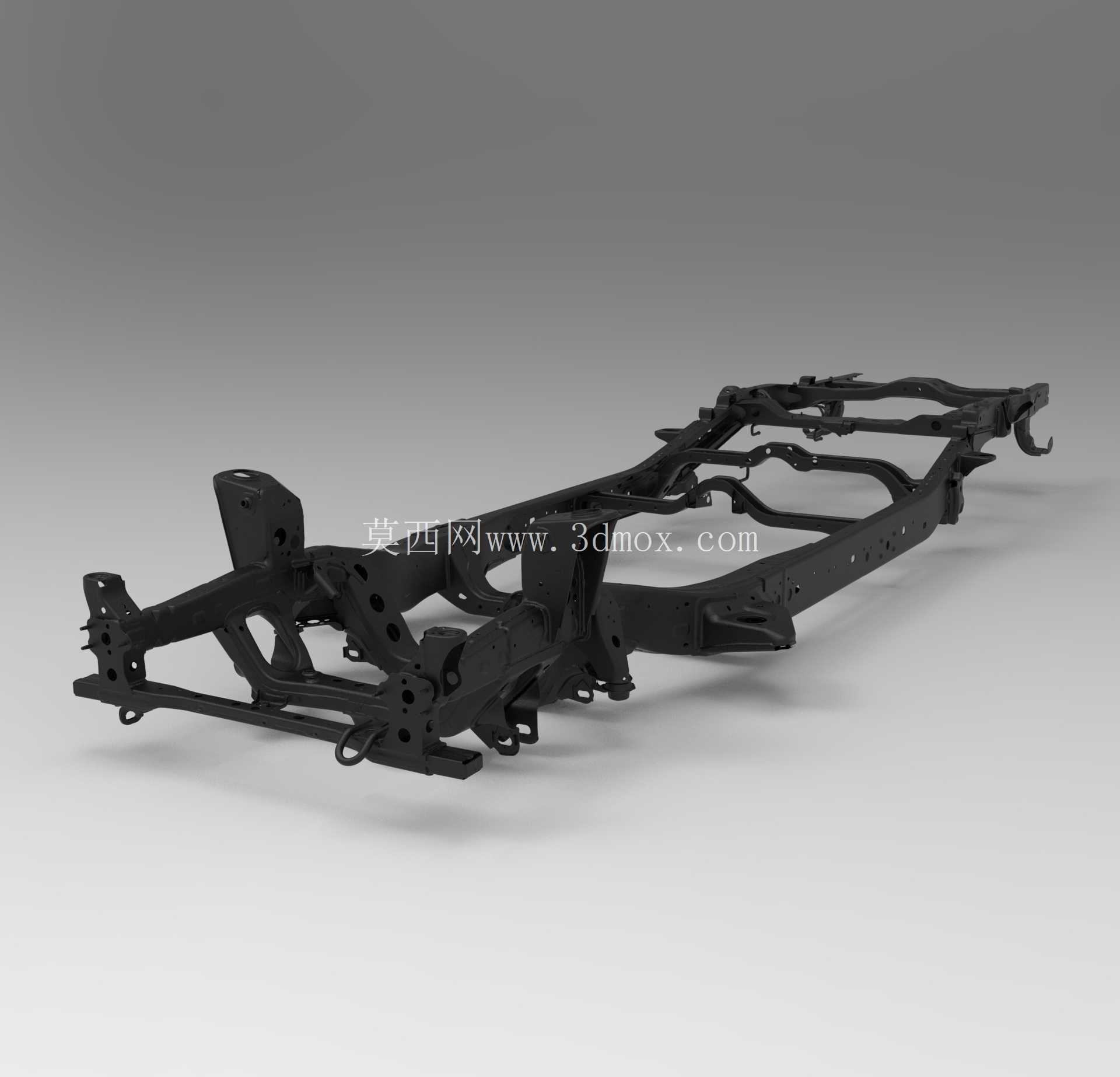

　　前悬采用双叉臂独立悬架结构，转向节为铸铁材质，下控制臂预留了减震器、稳定杆连杆的安装点位，安装孔位的同轴度公差控制在0.2mm以内，匹配螺旋弹簧与双向作用筒式减震器，能够在铺装路面提供足够的行驶平顺性，在非铺装路面过滤大振幅颠簸。后悬采用钢板弹簧加整体桥结构，钢板弹簧为多片等截面结构，通过U型螺栓固定在后桥桥壳上方，后桥壳为整体冲压焊接结构，主减速器安装位预留了足够的差速器布置空间，能够承受大扭矩输出下的载荷冲击，满足拖拽、重载载货的使用需求。该皮卡整车三维结构覆盖乘用与商用双重使用场景，面向非铺装路面通勤、户外作业、轻型载货等多类工况，可作为整车改装设计、底盘性能匹配、外观覆盖件开发的基础参考载体，也能用于高校车辆工程专业的整车构造教学、虚拟装配实训环节。从结构设计逻辑来看，整车采用非承载式车身架构，底盘独立设置梯形车架，车架纵梁采用变截面冲压成型结构，前后段纵梁截面高度逐步收窄，在保证碰撞吸能空间的同时，兼顾中部车架的抗扭刚性，能够适应越野工况下的频繁扭转载荷输入。

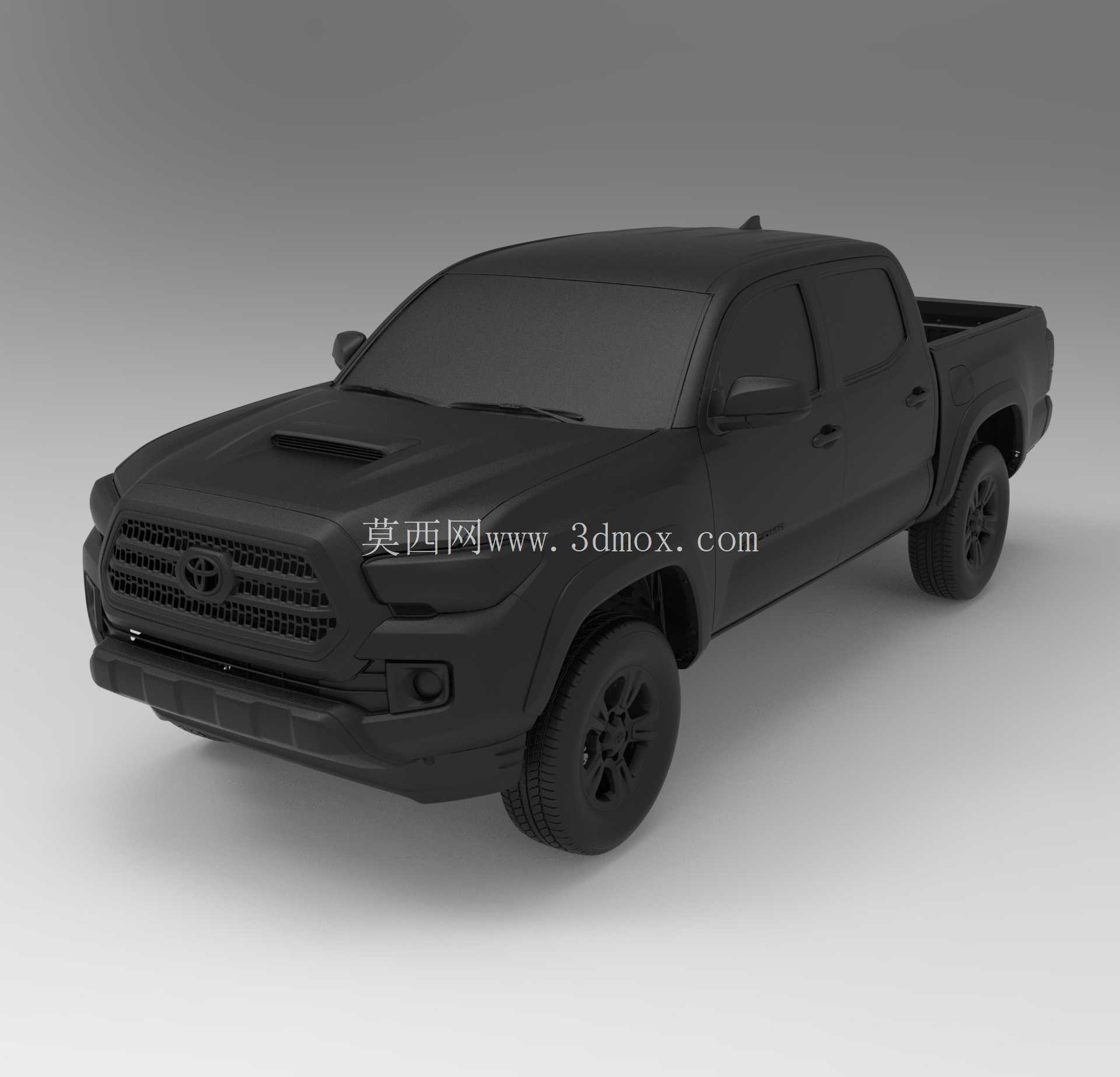

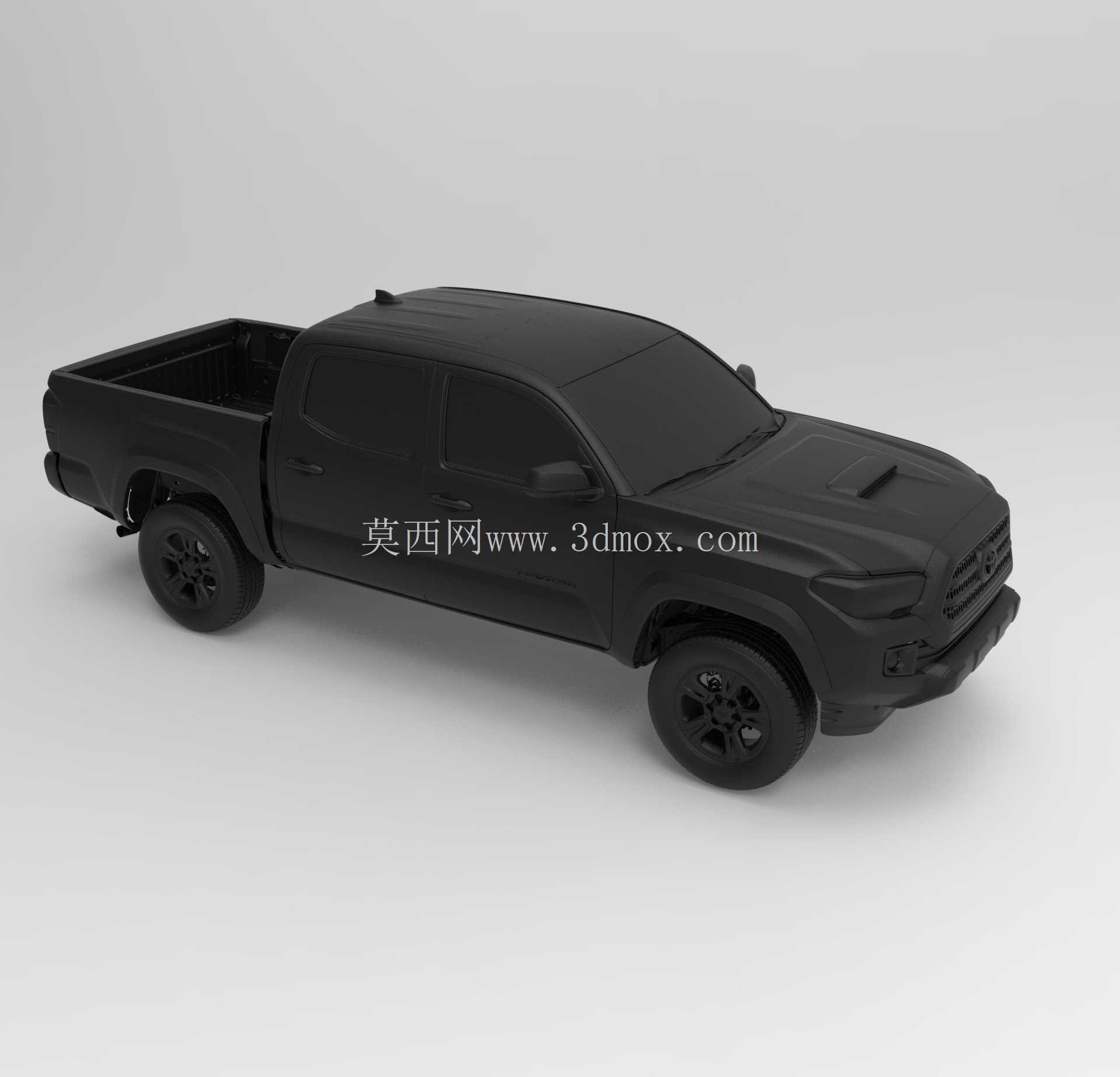

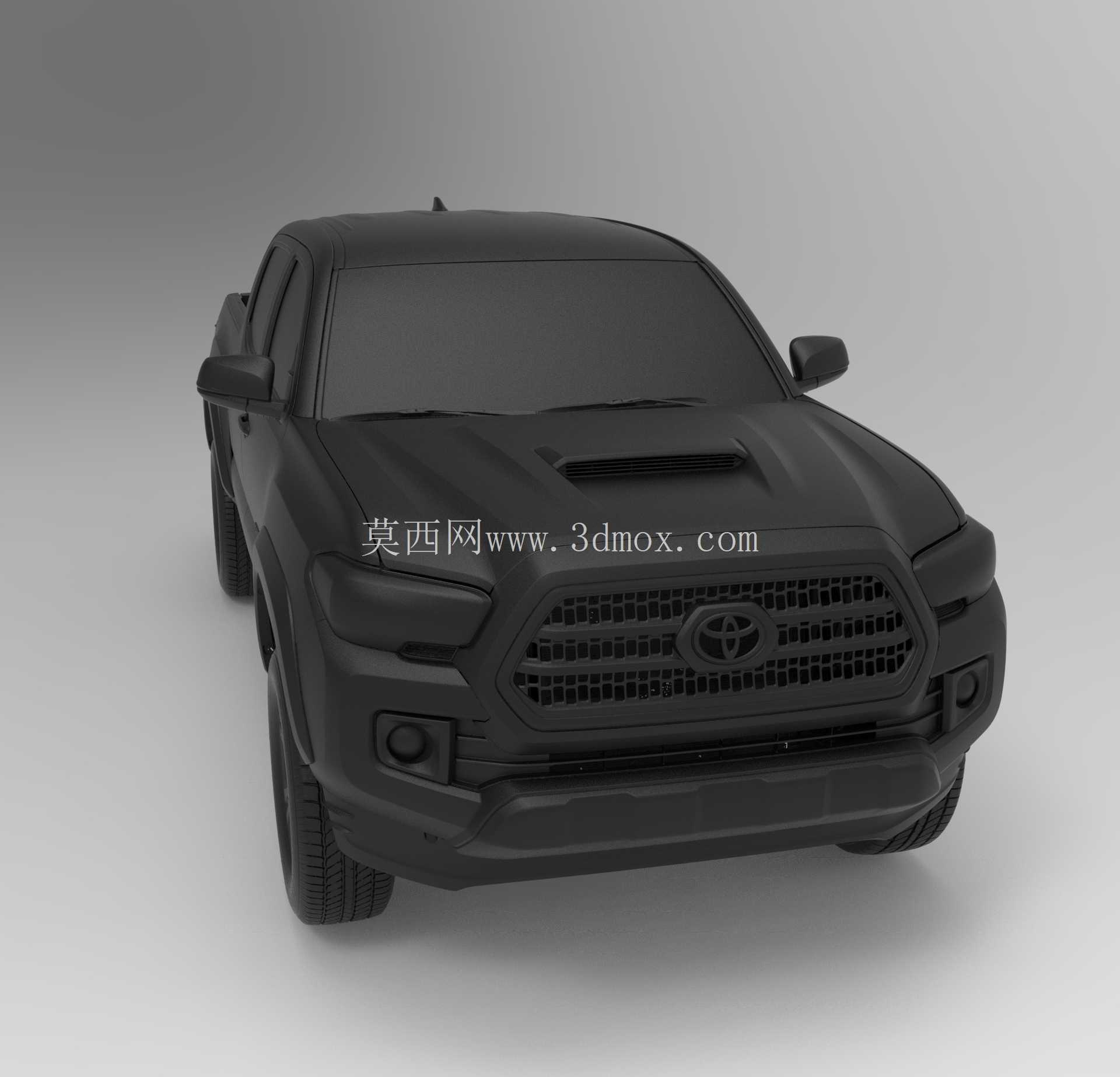

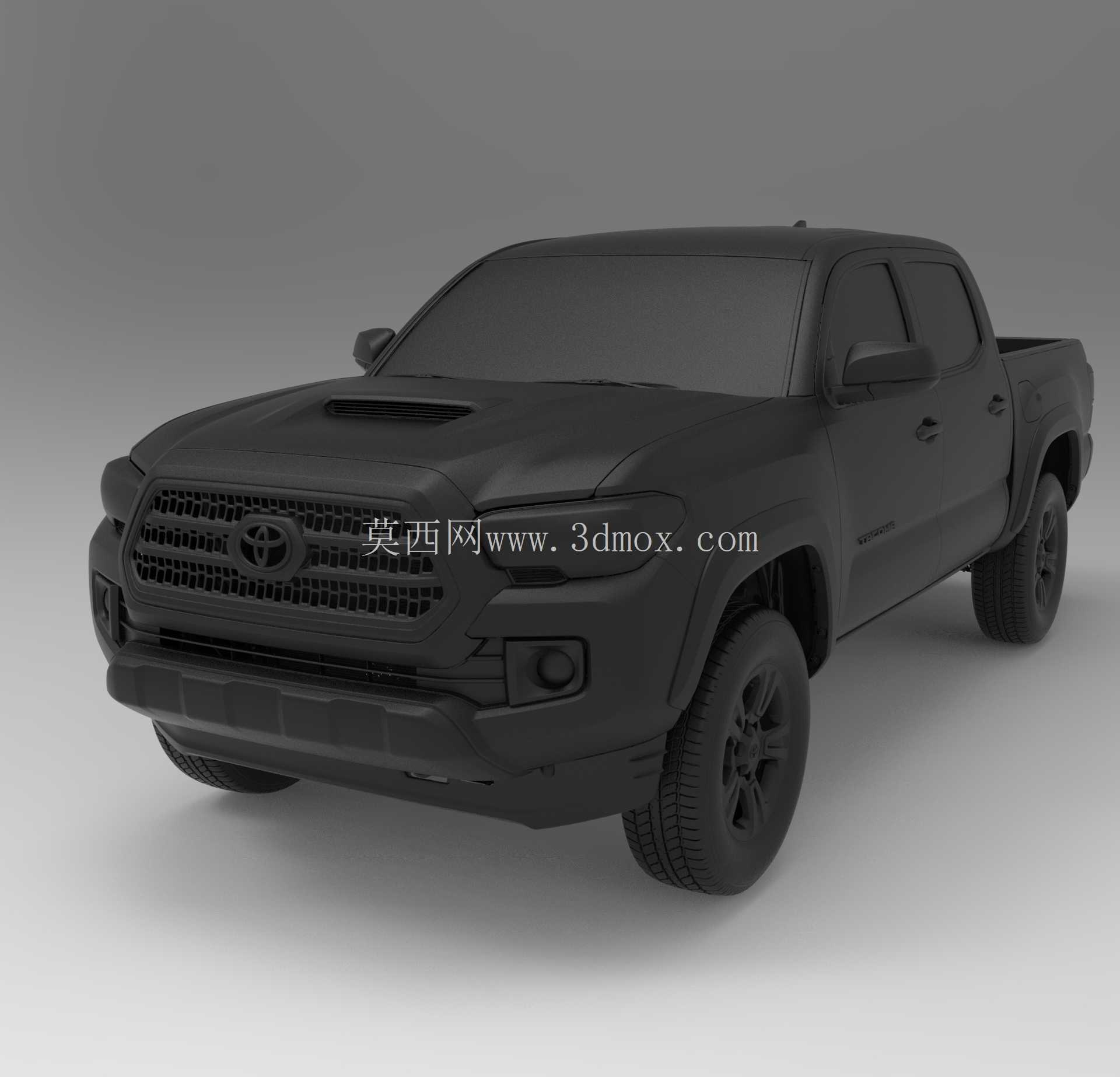

　　车身外观部分，前脸采用大尺寸六边形进气格栅，格栅内部为横向辐条加品牌标识的结构，前保险杠为分体式设计，下部预留了拖车钩安装位、雾灯安装腔，保险杠上沿与引擎盖下沿的间隙控制在均匀的3mm，符合整车外观DTS匹配要求。引擎盖表面设置了凸起的进气导流结构，该结构并非装饰件，其内部预留了中冷器进气的导流通道，能够为动力舱的散热提供额外的撞风面积。车身侧面为双排座舱结构，前后车门的铰链安装位、门锁安装位都做了加强结构设计，车门下部设置了防擦条安装位，轮拱为外扩式宽体结构，能够容纳大尺寸越野轮胎的转向跳动空间，避免轮胎在最大转向角、最大悬架压缩行程下与轮拱发生干涉。

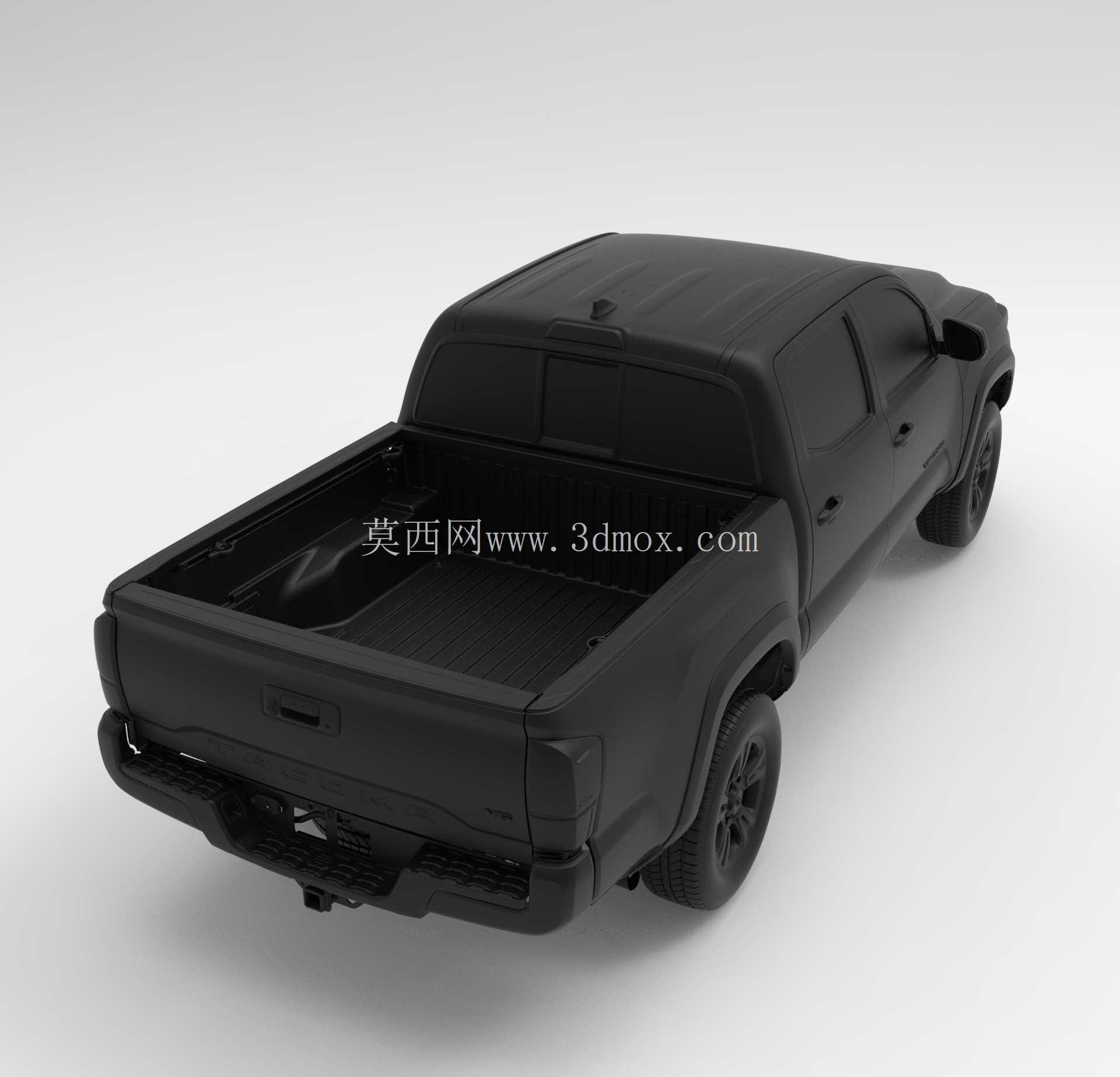

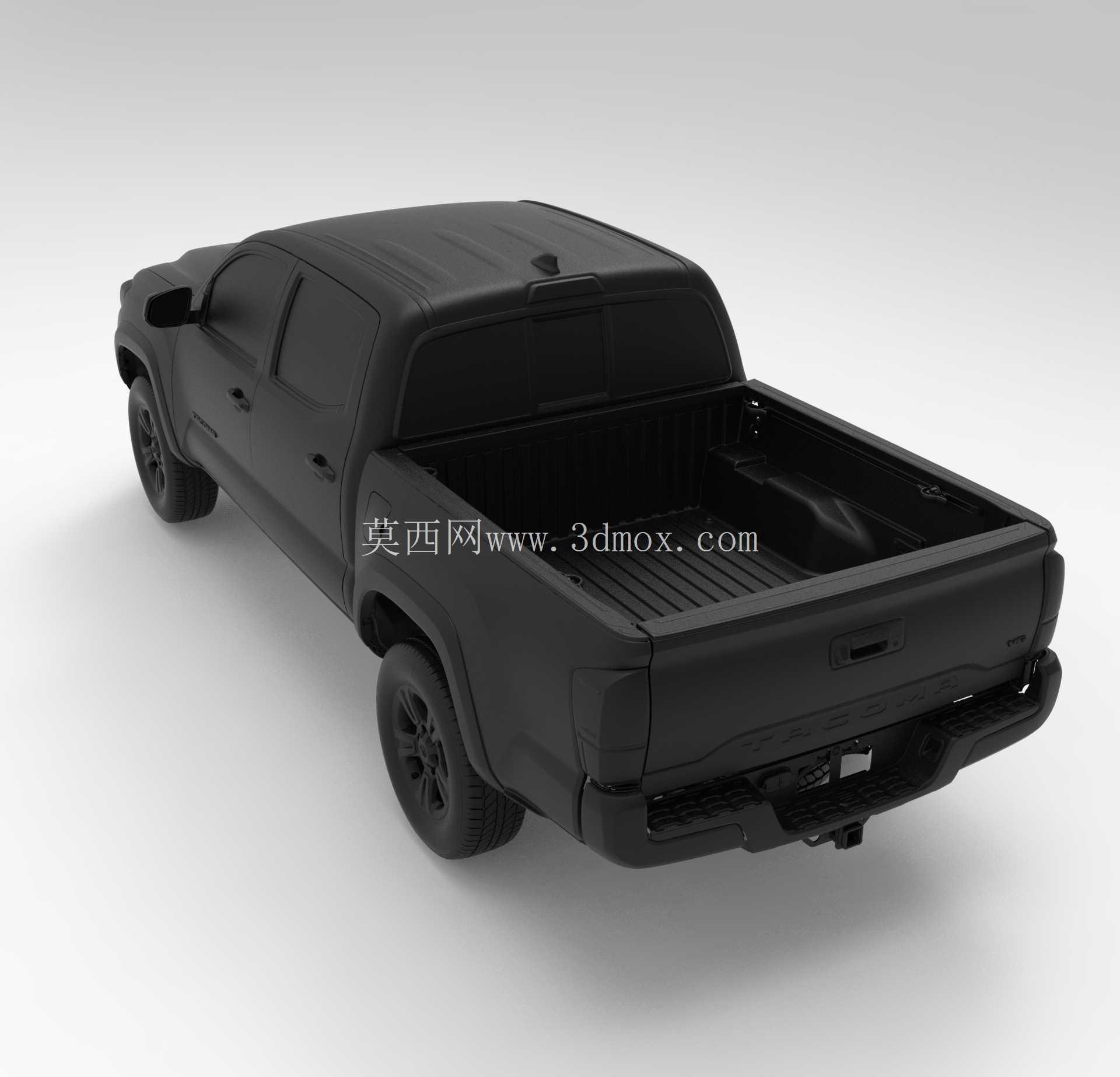

　　货箱部分为开放式平底结构，货箱内部设置了货物固定锚点的安装位，货箱尾门为下翻式结构，铰链与锁止机构的安装点位都在模型中做了精准还原，尾门开启后的支撑结构也对应实车结构做了复刻。从安装边界尺寸来看，整车轴距、轮距参数完全匹配实车测绘数据，前轮最大转向角为32度，悬架最大压缩行程为120mm，最大拉伸行程为80mm，所有运动部件的运动包络都在模型中做了校核，不存在静态干涉问题。底盘部分的管线布置走向也按照实车布局做了还原，燃油管路、制动管路沿着车架纵梁内侧布置，预留了管夹安装点位，排气系统从发动机排气歧管引出后，沿着车架右侧布置，经过消音器后从货箱侧下方引出，排气系统的吊挂点位置与实车一致，能够为排气系统的改装、隔热设计提供参考。

　　座舱内部的结构虽然未做全细节还原，但仪表台安装位、座椅安装固定点、踏板组安装位都做了位置标定，能够满足内饰改装、人机工程校核的基础使用需求。在建模过程中，所有曲面都做了连续性处理，外观覆盖件的曲面G2连续，能够直接用于后续的曲面光顺、模具开发参考，底盘结构件的实体特征都保留了拔模斜度、壁厚参数，与实际冲压件、铸造件的工艺特征一致，不存在不符合加工工艺的尖角、零壁厚结构。对于整车改装从业者来说，该模型可以直接用于升高套件的匹配设计，通过调整悬架安装点位置、减震器长度参数，模拟不同升高方案下的车轮定位参数变化，也可以用于外观覆盖件的改装设计，比如前竞技杠、后防撞杠、货箱龙门架的开发，直接在模型上匹配安装点位，省去实车测绘的步骤。对于车辆工程教学来说，该模型可以拆解为车架、悬架、车桥、车身覆盖件等多个子装配体，能够直观展示非承载式车身皮卡的结构特点，帮助学员理解整车载荷传递路径：行驶过程中路面的冲击载荷通过轮胎传递到车桥，再通过悬架系统传递到车架，最终由车架分散到整个车身结构，这种载荷传递路径决定了非承载式车身的越野适应性优势。
