Arduino Nano开源控制板结构还原设计

　　在嵌入式开发、小型智能设备原型验证场景中，Arduino Nano作为紧凑型控制核心，其结构尺寸的精准还原直接影响配套外壳、扩展载板的适配精度。本次结构还原围绕实际装机需求展开，首先明确板卡的核心安装边界：整体板身采用蓝油PCB基材，长宽尺寸控制在45mm×18mm区间，厚度匹配常规双层PCB的1.6mm标准，完全兼容市面通用Nano专用外壳、面包板插接位的安装公差要求。

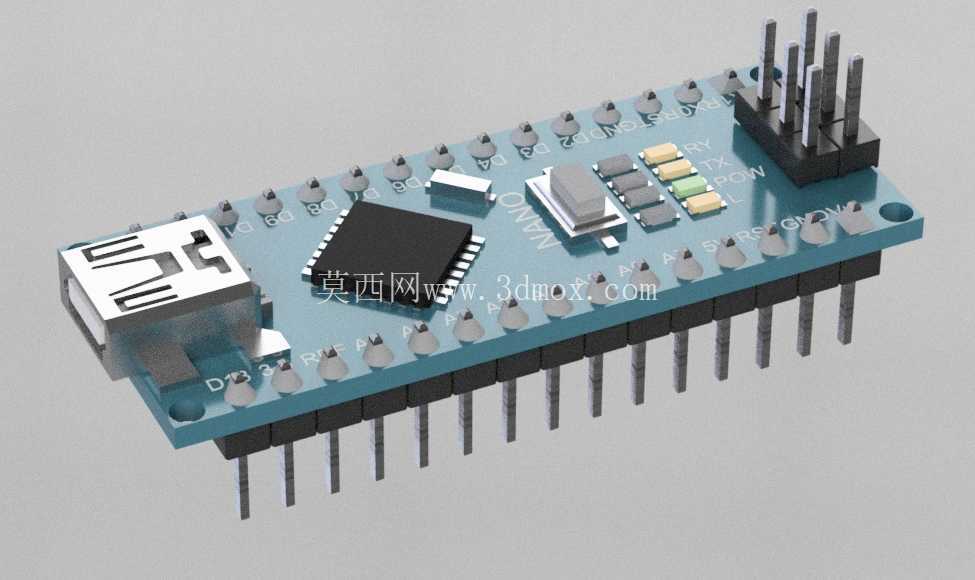

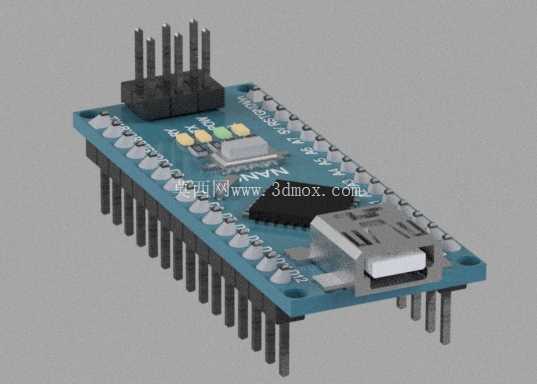

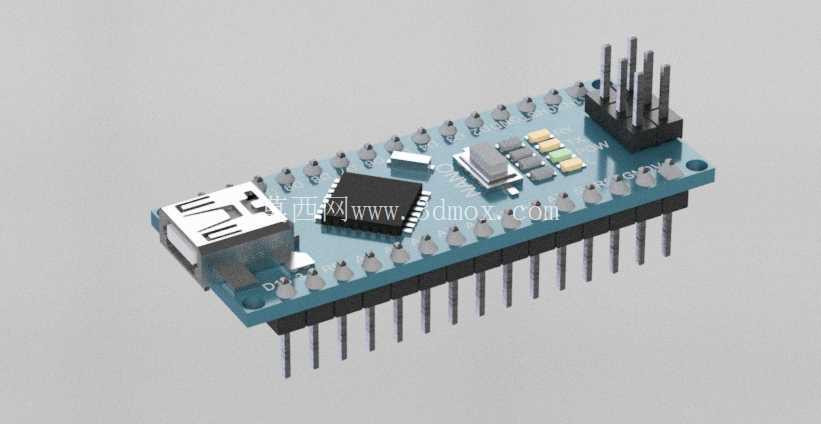

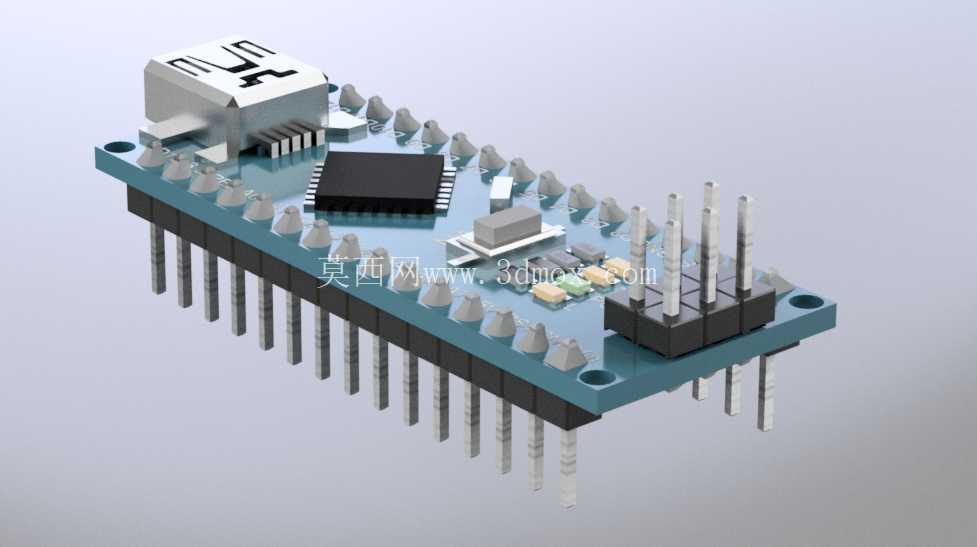

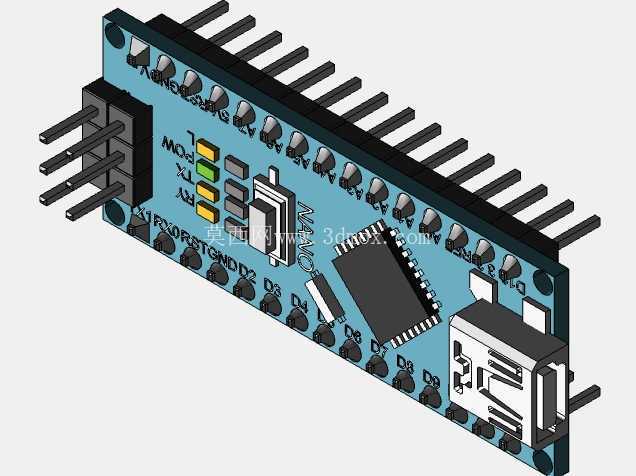

　　板上元件布局严格遵循实物装配逻辑，Mini USB接口布置在板身短边顶端，接口突出板边1.2mm，预留足够的插头插拔空间，避免外壳开孔错位导致的接插干涉；主控制芯片位于板身中部居中位置，周边预留0.8mm的元件安全间隙，匹配晶振、贴片电容、复位按键的实际排布位置，复位按键突出板面2.5mm，满足手指按压的行程需求，不会出现按键卡滞的装配问题。两侧排针采用标准2.54mm间距设计，单侧15Pin排针总长度与板身长度匹配，排针引脚伸出板底3mm，刚好适配面包板的插接深度，同时排针塑料基座与板面贴合无间隙，还原实际波峰焊后的装配状态；板载电源指示灯、用户LED灯的位置对应丝印标注，灯珠高度与周边贴片元件齐平，不会被外壳遮挡发光区域。

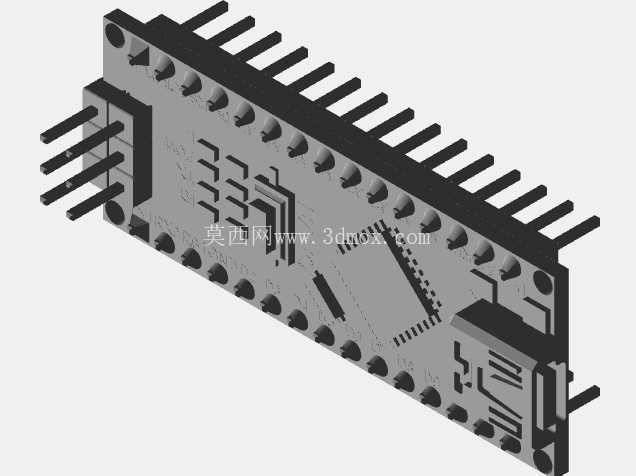

　　设计过程中优先考虑结构验证场景的使用需求，所有元件的外形轮廓、相对位置均按照实物测绘尺寸还原，未做简化处理：USB接口的金属屏蔽壳厚度、塑料胶芯的卡位结构，排针的金属引脚倒角、塑料基座的分型线细节，主芯片的塑封体倒角、引脚共面度都做了对应呈现，能够直接用于3D打印外壳的适配验证、扩展载板的干涉检查，也可用于教学场景中嵌入式硬件结构的展示演示。在安装适配层面，板身预留的两个2.2mm直径安装孔位于板身对角位置，孔中心距板边3mm，匹配M2螺丝的安装公差，可直接通过铜柱固定在小型设备内部，安装孔周边未布置过高元件，避免螺丝锁紧时与周边元件产生挤压。

　　板载电源接口、模拟输入引脚、数字IO引脚的排针位置完全对齐开源规范定义，不会出现扩展板插接时的引脚错位问题，对于需要做集成化设备开发的结构工程师而言，该结构模型可直接导入装配体，提前预判控制板与周边结构件、电池模块、传感器模块的空间位置关系，减少实物打样后的干涉整改次数。不同于仅做外形示意的简化模型，本次还原充分考虑了实际生产装配中的公差累积问题，所有元件的突出高度、板边到元件的距离都预留了合理的装配间隙，比如USB接口金属壳到板边的距离控制在0.1mm以内，既保证接口位置准确，也不会出现外壳装配时接口顶住外壳内壁的问题；排针引脚的同轴度误差控制在0.05mm以内，匹配面包板、扩展坞的接插公差，避免出现插接过紧或接触不良的模拟偏差。在小型智能硬件开发流程中，控制板的结构模型是整机结构设计的核心基准，精准的板卡模型能够帮助结构设计师在方案阶段就完成内部空间的堆叠规划，确定外壳壁厚、接口开孔位置、固定柱高度等关键参数，无需等待实物板卡到手再开展结构设计，大幅缩短原型开发周期。
