精密计时腕表结构外观三维数模

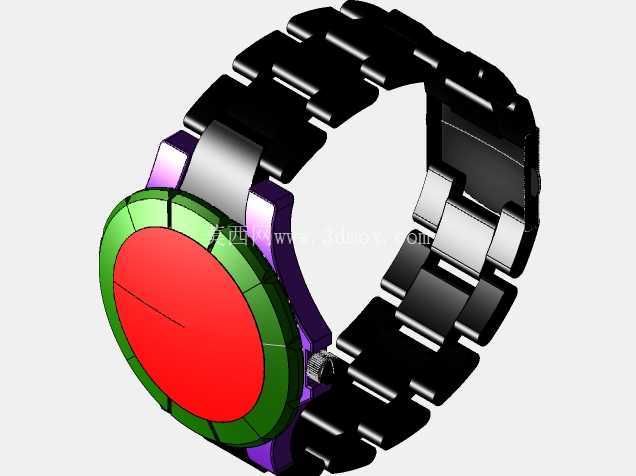

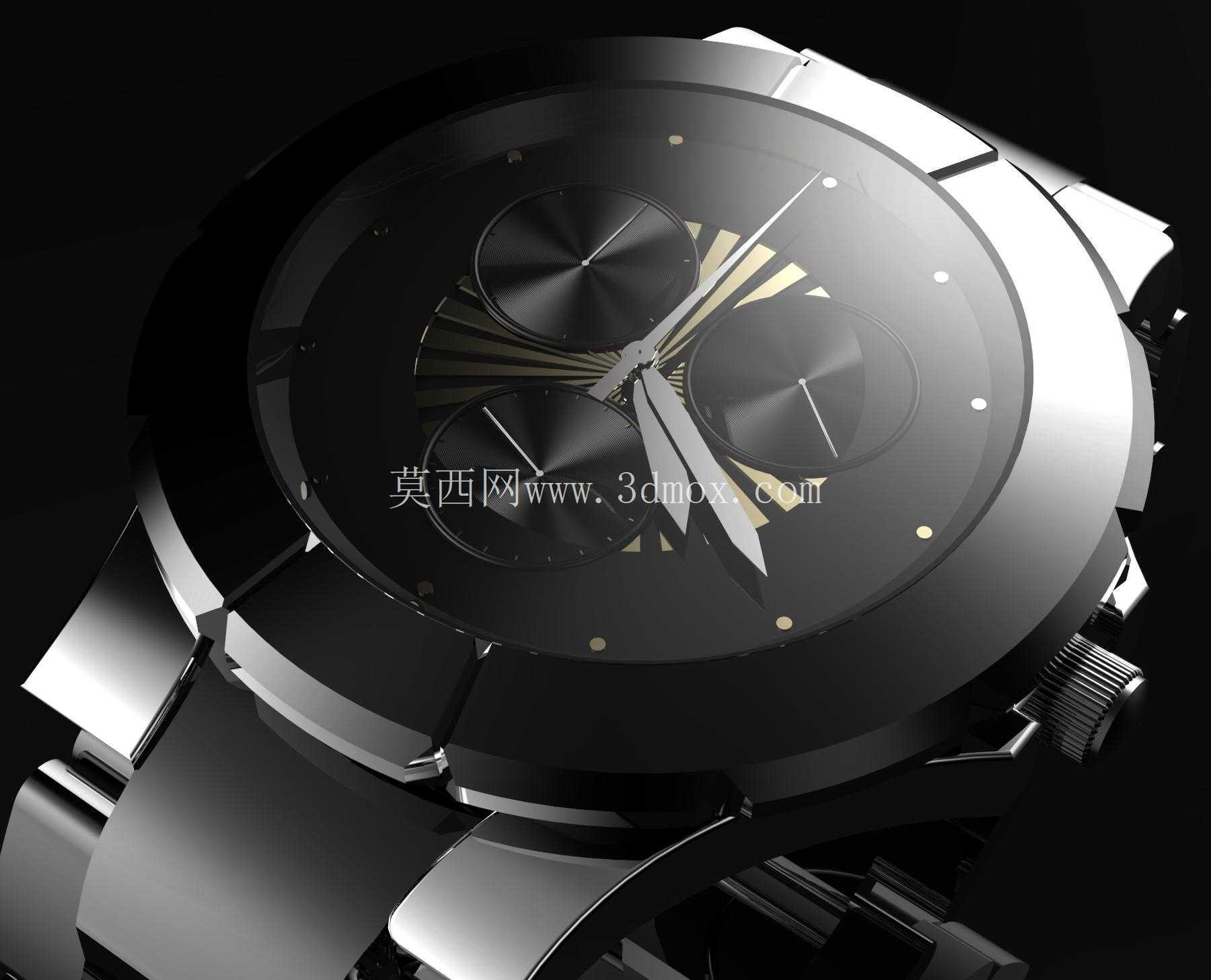

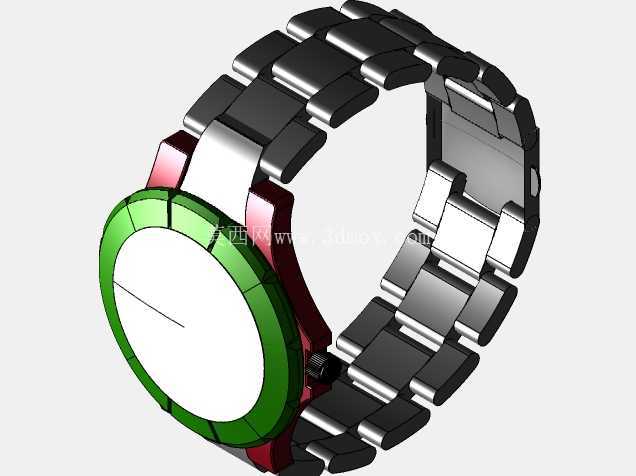

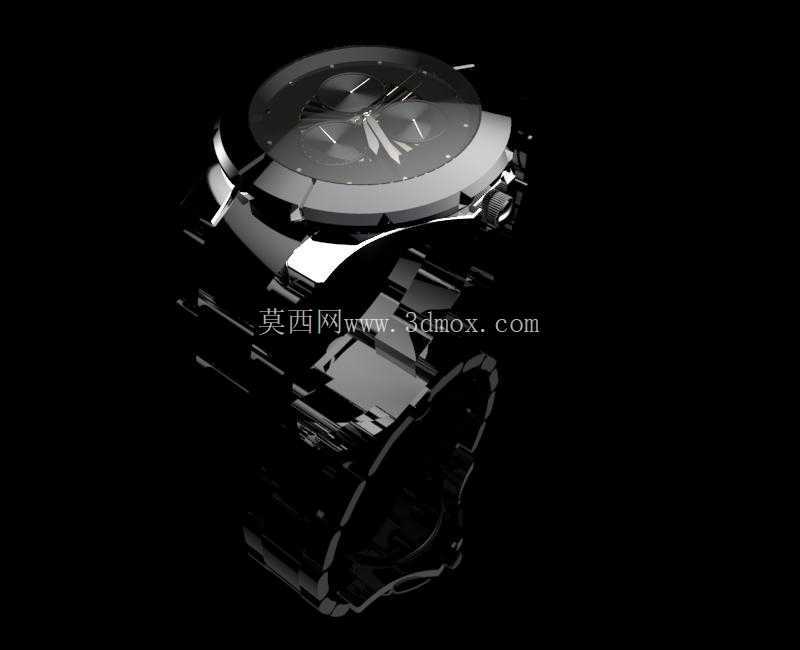

　　日常消费级精密计时腕表的结构设计，核心要平衡佩戴适配性、走时稳定性与外观质感，这套三维数模完整还原了腕表从表壳到表盘、表带的全结构细节，可直接用于外观方案验证、结构干涉检查以及后续的开模前评审。从实际佩戴场景来看，腕表作为随身佩戴的计时工具，首先要满足日常佩戴的尺寸边界，表壳整体采用多段式切削金属结构，边缘做了倒角过渡处理，避免佩戴时剐蹭衣物或皮肤，表冠位置设置在表壳侧方3点位方向，凸起高度控制在不影响手腕活动的范围内，调校时手指可以轻松触及，同时不会在伏案工作时被桌面挤压造成误操作。表盘部分的设计是整个腕表的视觉核心，数模里还原了多副盘计时布局，主盘刻度采用嵌入式点位标识，副盘分别对应不同计时功能的显示区域，指针做了分层设计，时针、分针、秒针以及计时指针的转动轴做了同轴限位结构，建模时严格控制了各层指针的间隙，避免转动过程中出现刮蹭卡滞的问题，表盘上的装饰纹理做了凹凸结构还原，不是单纯的贴图效果，在做渲染验证或者手板打样时可以直接还原金属蚀刻或者CD纹的表面处理效果。

　　表壳的连接结构采用一体式表耳设计，表耳的弧度贴合人体手腕的生理曲线，表带连接轴的安装孔位做了精确的同轴度约束，装配时表带可以绕连接轴顺畅转动，适配不同粗细的手腕佩戴时的弯折角度，表带采用金属链节结构，每一节链节的连接销轴都做了结构还原，链节之间的转动间隙控制在合理范围，既保证表带弯折的灵活性，又不会因为间隙过大出现佩戴松垮的问题。从设计思路来看，这款腕表走的是简约商务风格，没有做过多冗余的装饰结构，表圈采用平直切削搭配窄边倒角，既保留了金属材质的硬朗质感，又不会因为棱角过于锋利影响佩戴体验，表镜采用弧面蓝宝石玻璃的等效结构，建模时预留了表镜与表圈的安装台阶，装配时可以通过密封圈实现防水结构的压装，表底采用密底设计，预留了后盖与表壳的螺纹连接位，内部可以容纳机芯、电池等核心计时组件，建模时已经考虑了内部机芯的安装空间，表壳内部的腔体尺寸可以适配常规的通用计时机芯，不需要额外做结构修改就能完成机芯装配。

　　在实际工程验证环节，这套数模可以直接用于结构干涉检查，比如指针转动时与表盘、表镜的间隙，表冠转动时与表壳内部密封结构的配合，表带弯折时链节之间的碰撞干涉，都可以通过三维软件的运动仿真模块完成验证，同时数模的曲面质量满足后续CNC手板加工的要求，表壳的外曲面都是连续G2曲面，加工出来的表面不会出现接刀痕或者曲面褶皱，表盘上的细小刻度和标识都做了实体化处理，不需要后续二次建模就能直接用于蚀刻工艺的图纸输出。

　　对于结构设计从业者来说，这类精密消费类产品的建模难点在于细小特征的还原以及装配间隙的控制，很多新手建模时容易忽略指针之间的层间隙、表带连接轴的装配余量，导致后续打样时出现装配问题，这套数模在这些细节上都做了符合工程实际的处理，比如指针的厚度控制在0.2mm以内，既保证视觉上的轻薄质感，又有足够的强度不会在装配时出现弯折，表壳的防水槽宽度和深度都按照常规腕表的防水标准做了预留，可以直接适配直径1mm的防水密封圈，满足日常30米生活防水的结构要求。另外表壳侧面的防滑纹理做了等距分布的齿状结构，齿形的角度和深度都考虑了手动调校时的摩擦力，手指拧动表冠时不会出现打滑，同时齿形的边缘做了小圆角处理，不会划伤手指。整体结构没有做夸张的异形设计，所有的曲面和结构都是围绕佩戴舒适性、使用可靠性以及加工工艺性展开，没有为了视觉效果设计无法加工或者装配的特征，每一处结构都有对应的实际功能支撑，比如表耳内侧的弧度是为了贴合手腕，表圈的倒角是为了减少磕碰时的崩边风险，表带链节的倒角是为了避免佩戴时夹汗毛，这些细节都是实际量产腕表设计中必须考虑的工程要点，在这套数模里都得到了完整的还原。
