大众开迪Maxi车厢内部三维扫描逆向模型

商用车改装领域长期存在实车数据缺失的痛点，尤其是厢式商用车的内部空间曲面、安装点位、结构边界，往往需要工程师现场反复测量才能获取基础数据，不仅耗时久，还容易因为人工测量的误差导致后续改装件出现装配干涉、贴合度不足的问题。本次通过三维扫描获取的大众Caddy Maxi车厢内部数据，完整还原了乘员舱后部货厢区域的所有结构特征，从侧围的加强筋凸起、轮拱的曲面弧度，到车顶内衬的安装卡扣位置、地板的压型特征，都保留了扫描获取的真实点云拟合后的曲面精度，能够直接为后续的改装设计提供可靠的数模基础。

从实际应用场景来看，这类扫描数模首先服务于专用车改装环节，不管是警用装备改装、物流配送定制化货厢隔板安装，还是旅居车改装的内饰布局、露营配套设施固定，都需要精准的车体内部边界数据作为设计基准。以往工程师在做这类改装设计时，需要到现场对实车进行多点位测量，用卷尺、角度尺反复核对关键尺寸，遇到曲面结构只能靠近似值估算，经常出现改装件制作完成后装车时，和侧围凸起、轮拱位置发生干涉的情况，需要现场反复修磨调整，既浪费加工材料，也拉长了改装交付周期。有了这份扫描得到的三维数模，工程师可以直接在软件中完成所有改装件的结构设计、安装点位排布，提前做虚拟装配校验，确认所有部件和车体原生结构之间预留足够的安全间隙，从设计端就规避装配干涉问题。

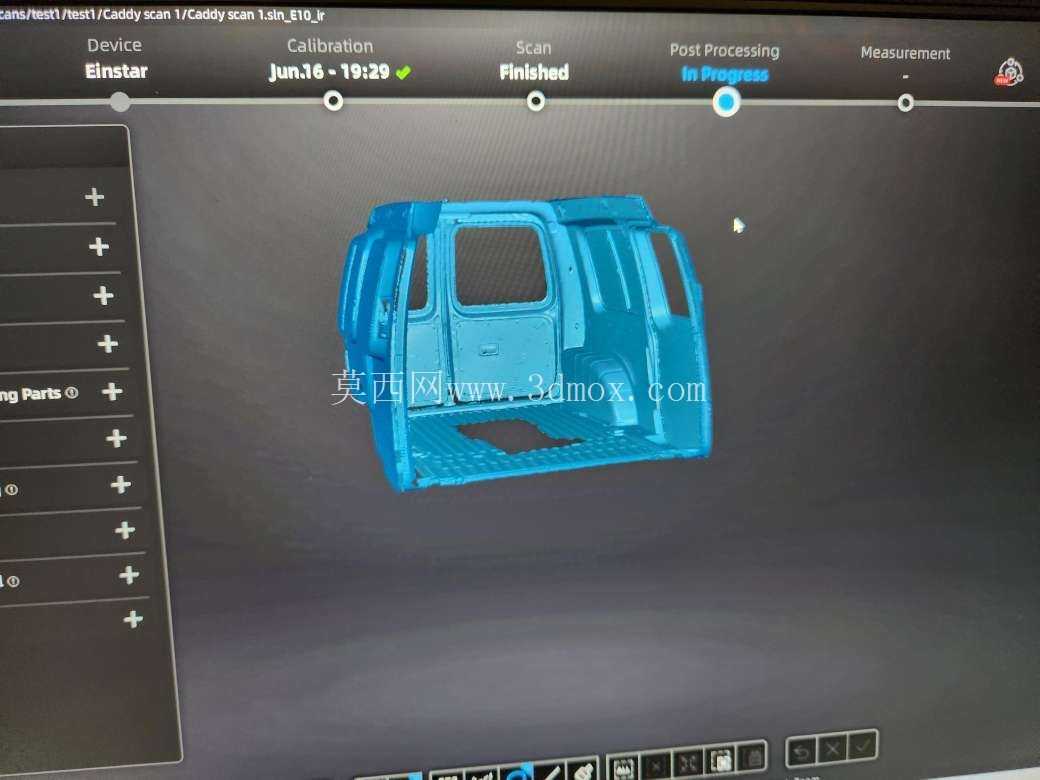

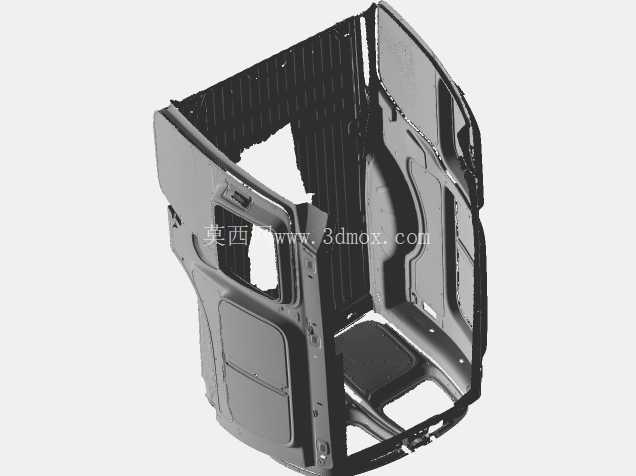

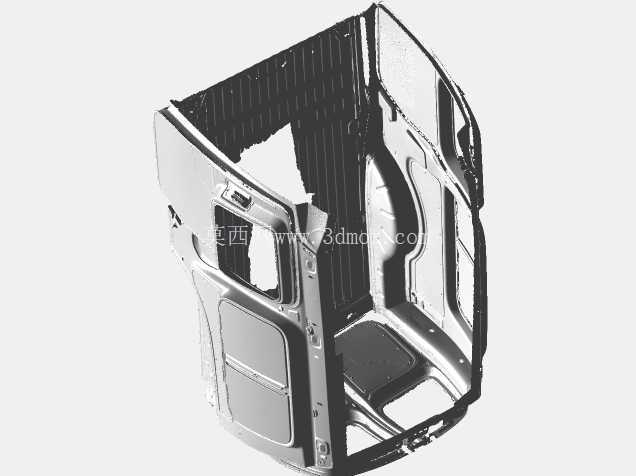

从模型本身的特征来看，扫描数据完整覆盖了后排座椅拆除后的整个货厢区域，侧围上的原厂安装孔位、钣金焊接后的过渡圆角、车门框的密封面边界都有清晰的几何表达，没有因为扫描盲区出现大面积的数据缺失。轮拱区域的曲面是以往人工测量最容易出现误差的部分，这份数模里轮拱的凸起高度、和侧围的过渡弧度、和地板的衔接位置都和实车状态一致，设计轮拱包边、货厢垫的时候可以直接提取曲面做匹配，不需要再反复调整曲面公差。地板区域的压型加强筋、固定锚点的位置坐标也都在数模中准确保留，不管是安装固定滑轨、货物固定卡扣，还是铺设定制化的地板总成，都可以直接在数模上定位安装孔的坐标，减少现场打孔的定位误差。

设计思路上，这类扫描逆向模型和正向设计的数模有明显区别，正向数模往往会忽略生产制造环节产生的公差累积，呈现的是理论设计状态，而实际量产车因为焊接公差、内饰件安装偏差，和理论数模会存在几毫米甚至十几毫米的偏差，对于需要紧密贴合的改装件来说，这种偏差足以导致装配失败。这份扫描数模完全基于实车状态采集，还原的是车辆下线后的实际结构状态，所有曲面、点位都是实车的真实映射，在做适配性设计的时候，不需要额外预留过大的安装间隙来抵消实车和理论数模的偏差，能够让改装件的贴合度更高，装配后的缝隙更均匀。

在安装边界的把控上，数模清晰呈现了车厢内部的所有极限尺寸，包括内部最大宽度、轮拱之间的最小通行宽度、车顶到地板的垂直高度、尾门开口的边界尺寸，这些数据是做货厢布局规划的核心依据。比如设计分层货架的时候，可以根据数模里的车顶高度确定每层货架的垂直间距，根据轮拱位置调整货架的支撑腿布局，避开轮拱凸起区域，保证货架安装后不会突出影响货物装卸；设计内饰包覆件的时候，可以直接提取侧围的曲面数据做包覆件的基底造型，保证包覆件安装后和原车钣金完全贴合，不会出现翘边、缝隙不均的问题。另外对于车辆后市场的配件开发来说，这份数模也可以作为定制化后备箱储物单元、车载设备安装支架的设计基础，开发者不需要自己找实车扫描，直接基于这份数模完成产品开发，就能保证配件的适配性，大幅降低前期的数据采集成本，缩短配件开发的周期。
