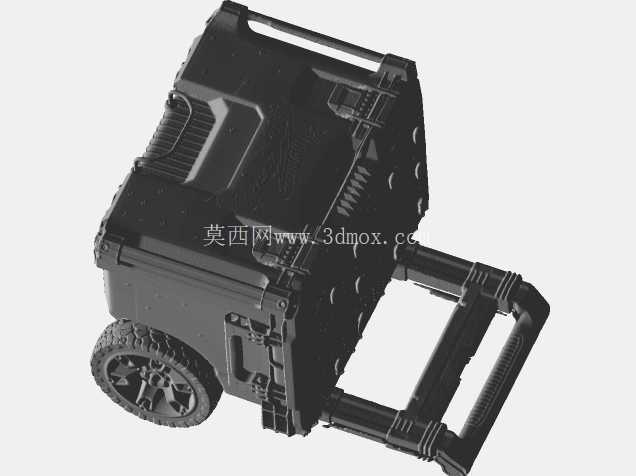

带拉杆滚轮重型防护储运箱结构设计

这款带拉杆滚轮的重型防护储运箱，核心应用场景覆盖户外作业装备转运、精密仪器现场携行、工业工具跨区域配送、应急救援物资储运等多个领域，区别于普通民用收纳箱，其结构设计完全围绕重载、抗冲击、复杂地形适配的工程需求展开。从实际使用场景来看，这类箱体常被用于电力巡检作业中携带绝缘工器具与检测设备，也会在影视外拍团队中承担摄影器材的防护转运任务，部分野外勘探作业场景下，还可作为临时作业台支撑小型设备操作，对结构强度、环境耐受度的要求远高于普通收纳容器。

从功能特性层面拆解，箱体采用一体化硬质壳体结构，壳体表面设置多道纵横交错的加强筋，这些加强筋并非装饰性结构，而是通过有限元冲击仿真优化排布，在箱体边角、滚轮安装位、拉杆铰接位等应力集中区域，加强筋的密度与厚度做了针对性提升，可承受1.2米高度自由跌落至硬质混凝土地面时的冲击载荷，避免内部装载物受冲击损坏。箱体的密封结构采用嵌入式发泡密封圈，沿箱体开合面整圈布置，闭合时通过箱盖周边的多组锁扣施加均匀压紧力，可实现IP65级别的防尘防水能力，能够在暴雨天气、扬尘作业环境下保证内部装载物不受潮、不进尘。

滚轮与拉杆系统的设计充分考虑了复杂地形的通行需求，采用大直径深纹路橡胶滚轮，滚轮内部配置双滚珠轴承，滚动阻力小且承载能力强，单轮额定承载可达40kg，轮面的交错防滑纹路可在碎石路面、泥泞路面、台阶边缘获得足够摩擦力，避免拖拽时打滑。拉杆为多段式伸缩结构，采用高强度工程塑料与金属嵌件结合的设计，拉杆与箱体的连接位置内置金属加强衬套，避免重载拖拽时连接位开裂，拉杆伸出后设置两档锁止位置，可适配不同身高操作人员的拖拽习惯，收回后完全嵌入箱体侧面的凹槽内，不会突出箱体表面，避免堆叠运输时被磕碰损坏。

箱体的内部空间做了模块化适配设计，箱盖内侧设置带拉链的网袋，可放置小型零散配件，主舱室预留了可自定义切割的缓冲海绵安装位，操作人员可根据装载物的实际外形切割海绵轮廓，实现装载物的完全限位，避免运输过程中内部晃动碰撞。箱体侧面设置多个堆叠定位凸台与凹槽，多个同规格箱体堆叠时，上层箱体的底部凸台可嵌入下层箱体的顶部凹槽内，堆叠高度达到6层时不会出现滑移倾倒，适合仓储环节的立体化存储。

从安装边界与外形尺寸的适配角度来看，这款箱体的外部轮廓尺寸充分考虑了民用车辆后备箱的装载宽度、货运托盘的标准堆叠模数，箱体宽度控制在600mm以内，可并排两个放入普通家用轿车的后备箱，长度方向适配1200*1000mm标准货运托盘的排布要求，整托可堆叠16个箱体，提升物流运输的空间利用率。箱体的锁扣采用外置式防脱设计，锁扣表面设置防滑纹路，佩戴劳保手套时也可顺利开合，锁扣内置弹簧复位结构，闭合后可自动锁止，避免运输过程中受震动意外弹开。箱体顶部设置一体化提手，提手表面包覆软质防滑材料，短距离搬运时可直接手提，提手的承重位置做了加厚处理，单手提携25kg载荷时不会出现结构变形。

在结构设计思路上，这款箱体完全摒弃了多余的装饰性元素，所有外部结构都服务于功能需求：壳体表面的磨砂纹理一方面可以减少使用过程中的划痕残留，另一方面可以提升堆叠时的表面摩擦力，避免相邻箱体滑移；滚轮的安装位采用内凹式设计，滚轮外缘不会超出箱体的最大外轮廓，运输过程中不会因磕碰导致滚轮轴变形；箱体边角位置设置额外的橡胶防撞垫，在狭窄空间内搬运碰撞时，可吸收大部分冲击能量，保护壳体边角不受损。不同于普通民用拉杆箱侧重轻量化的设计取向，这款储运箱的壳体壁厚均匀控制在4mm以上，所有受力位置都做了圆角过渡处理，避免应力集中导致的开裂问题，在-20℃到60℃的环境温度范围内，壳体材料不会出现脆化或软化问题，可适配不同地域、不同季节的户外作业需求。
