工业风金属螺旋楼梯结构设计方案

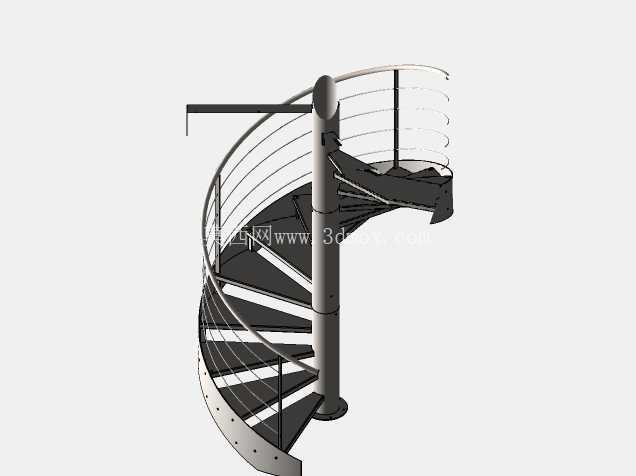

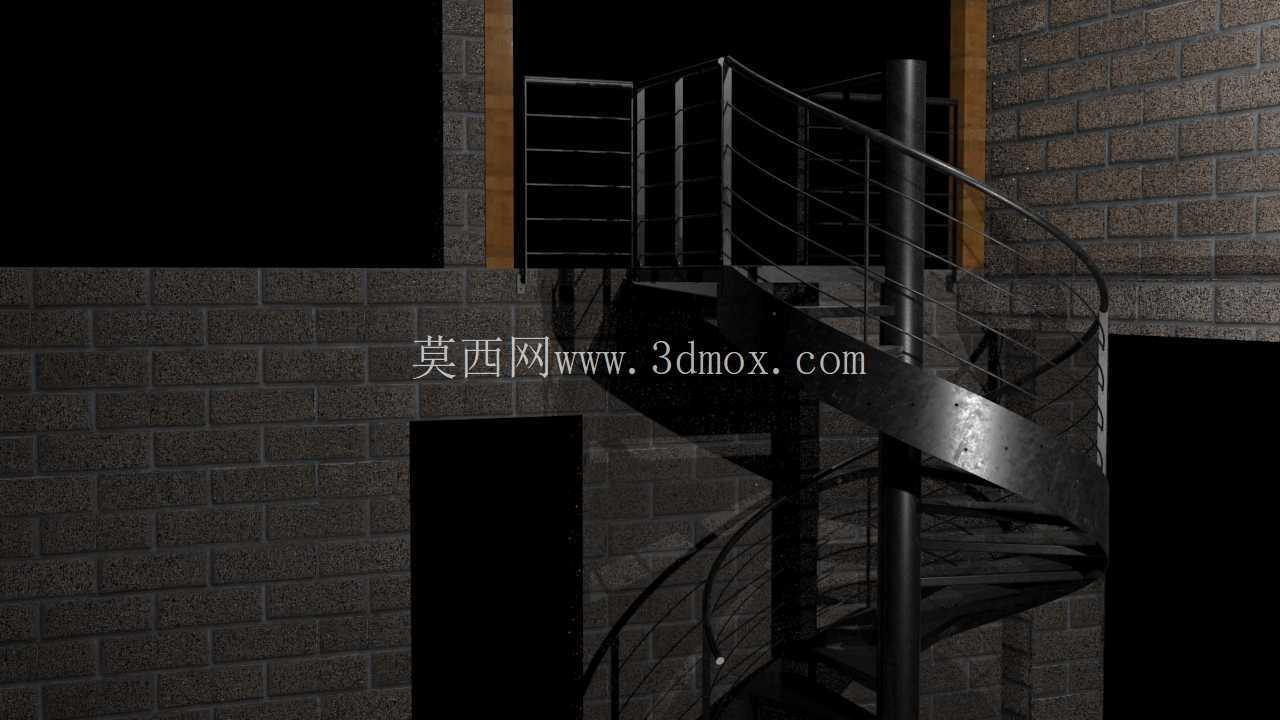

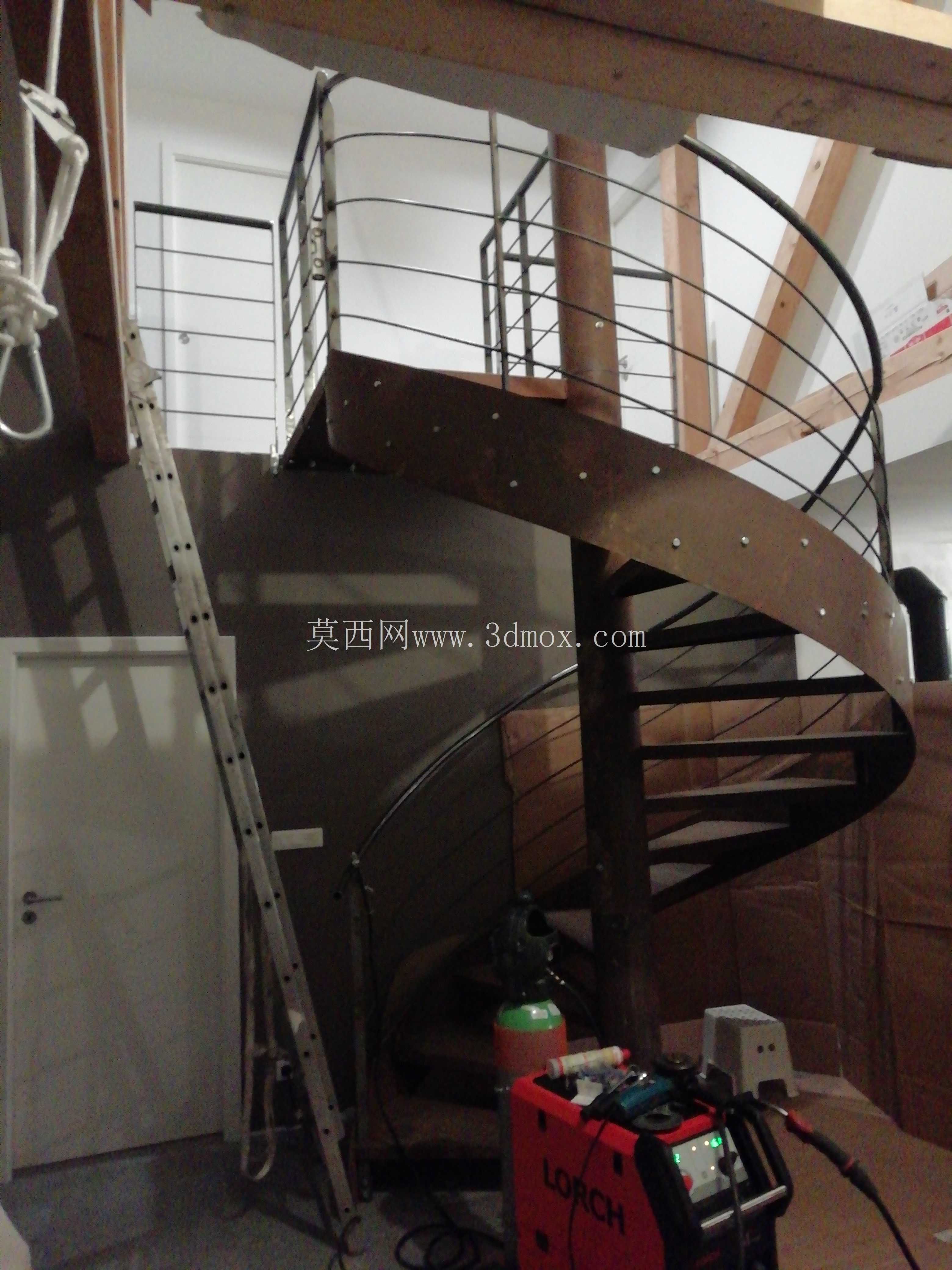

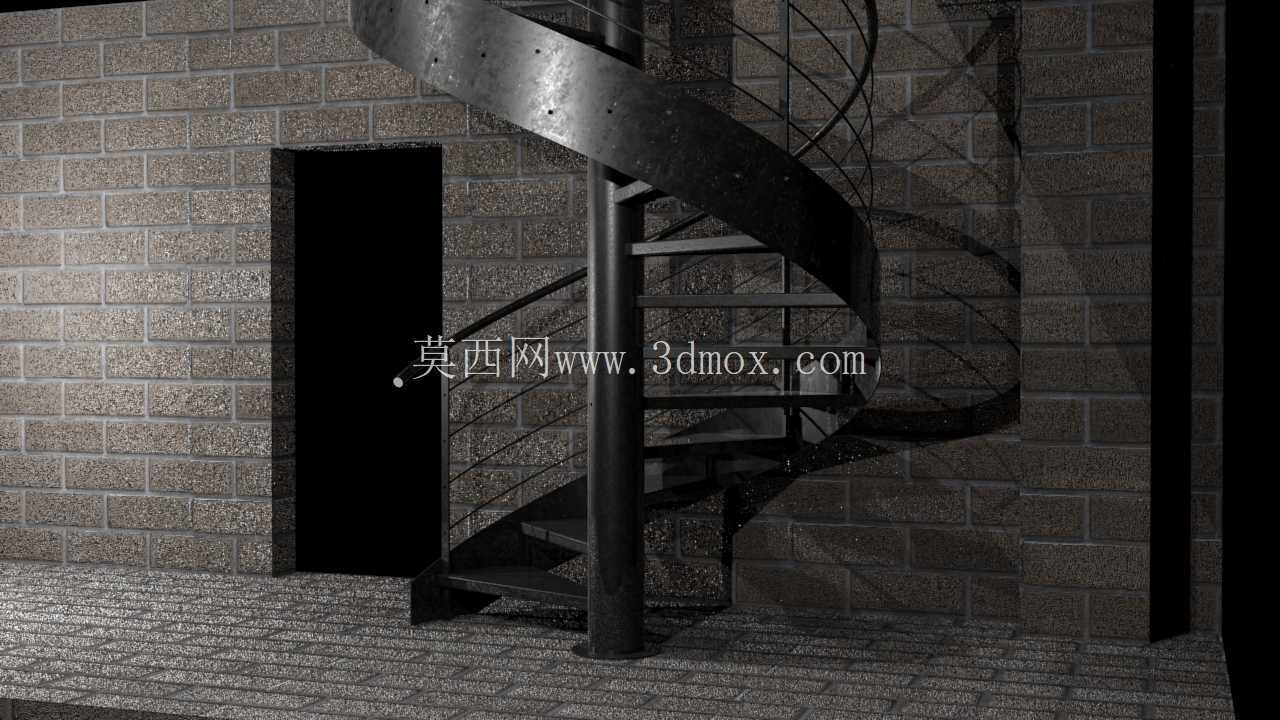

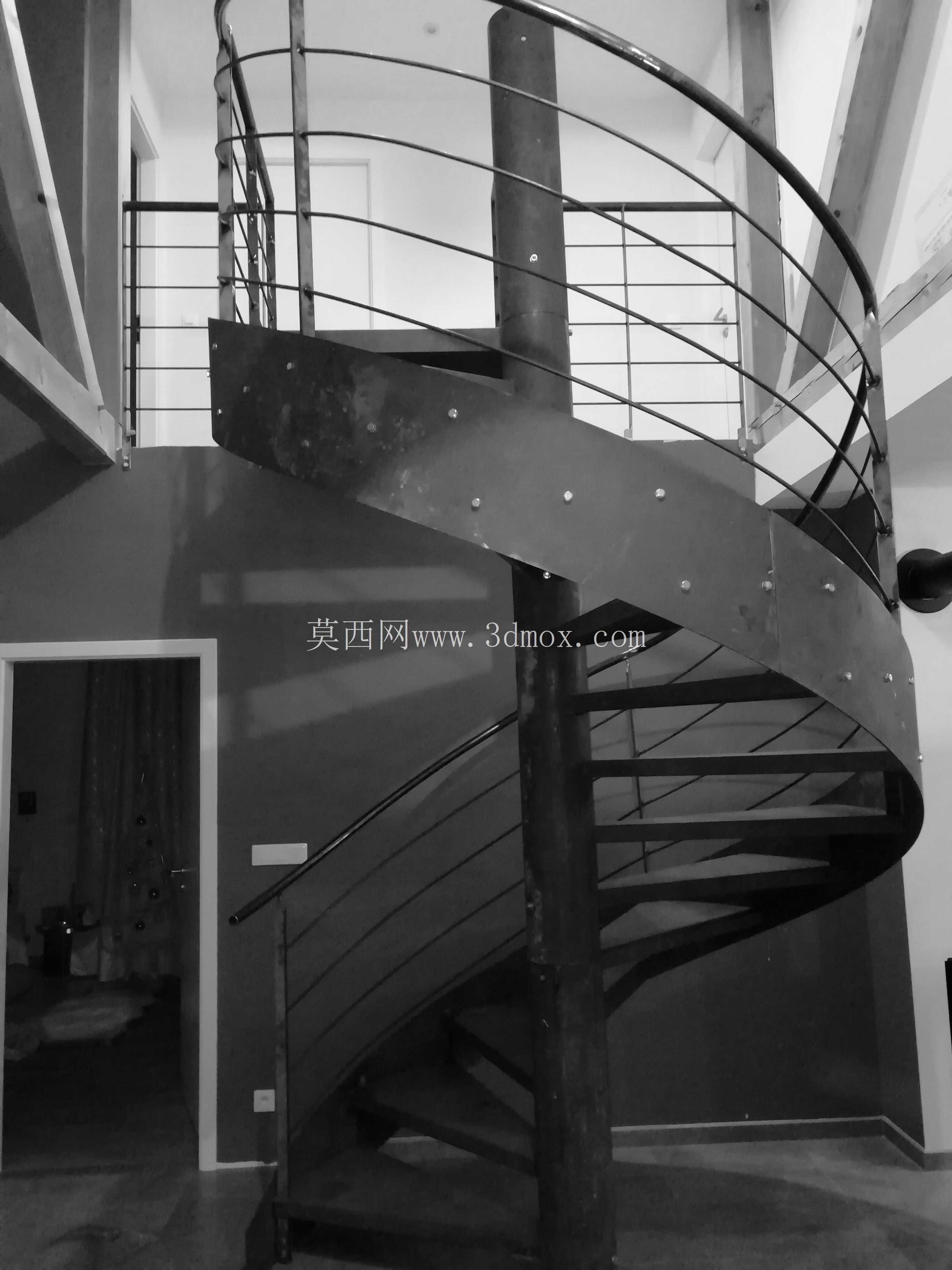

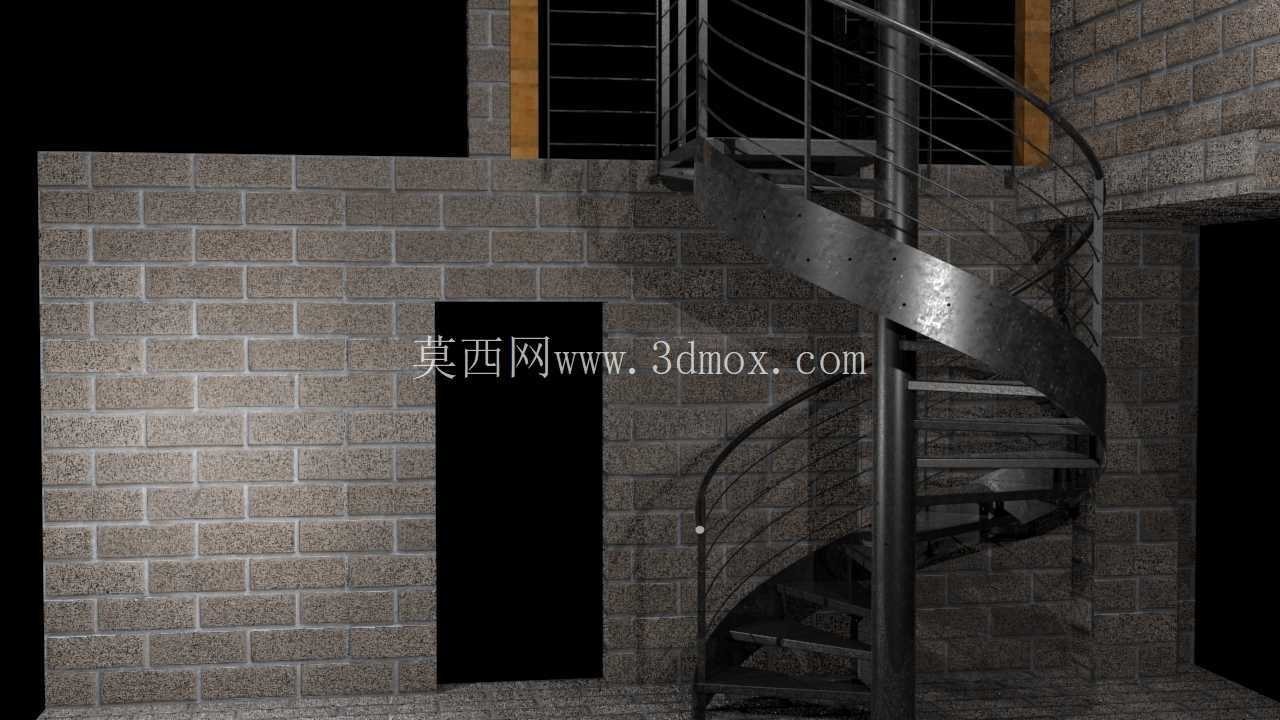

　　这款螺旋楼梯采用单中心立柱承载的结构形式，所有踏步板以中心钢柱为圆心呈放射状排布，整体占用平面空间远小于常规折返式直跑楼梯，非常适合loft空间、工业风室内改造、小型设备检修平台、狭小区域的垂直通行场景使用。从结构受力逻辑来看，中心立柱承担全部竖向荷载，踏步板内侧与立柱采用满焊连接，外侧通过连续的弧形钢板扶手形成整体受力环，抵消踏步板悬挑产生的端部弯矩，无需额外设置侧向支撑结构，安装时仅需固定立柱上下两端的连接法兰即可完成主体承载结构的固定，对安装基面的荷载要求较低，普通混凝土地面或钢结构平台面均可满足安装条件。

　　踏步板采用带防滑纹理的热轧钢板弯折成型，每级踏步的旋转角度控制在22.5度，整梯旋转一周共设置16级踏步，踏步宽度从靠近立柱处的100mm逐步过渡到外侧端部的280mm，符合人体工程学的落脚尺寸要求，踏步高度统一设置为180mm，上下通行时不会出现步幅忽大忽小的不适感。外侧扶手采用与踏步同弧度的连续钢板弯折成型，扶手高度设置为900mm，刚好满足成年人通行时的手部扶持高度，扶手与每一级踏步的外端采用焊接固定，既起到防护作用，又能强化整体结构的抗扭性能，避免人员踩踏时踏步出现侧向晃动。

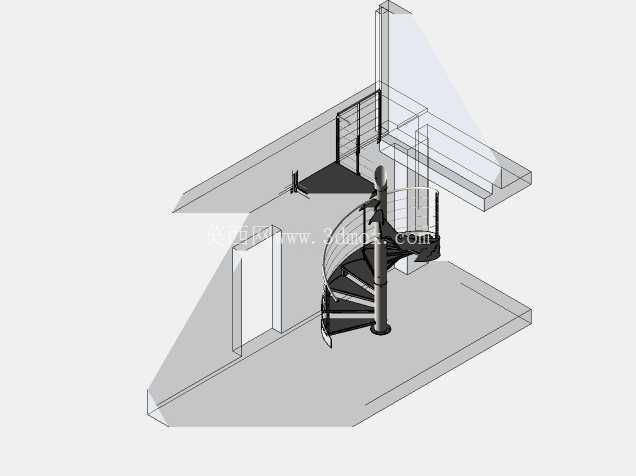

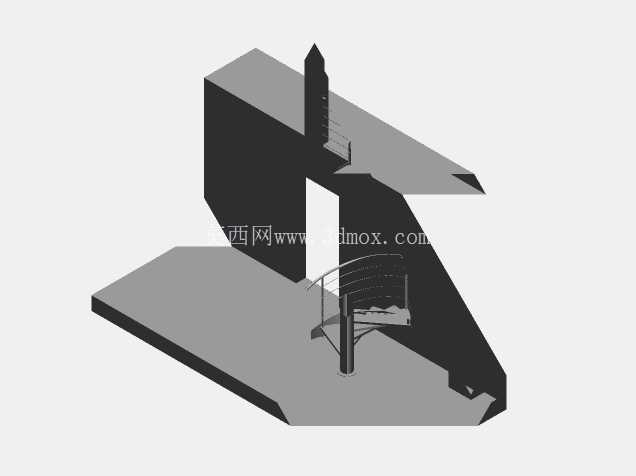

　　从安装边界来看，整梯的平面投影为直径1600mm的正圆形，安装时仅需要预留直径1700mm的圆形净空即可，上下层的开孔尺寸控制在直径1650mm即可满足通行间隙要求，立柱底部需要与地面预埋的4颗M16膨胀螺栓固定，顶部需要与上层结构的钢梁或混凝土楼板采用焊接或螺栓连接，整体安装完成后总高度可根据实际层高调整踏步数量，适配2.8米到3.6米之间的常规层高需求。在实际应用场景中，这类钢结构螺旋楼梯除了民用室内空间使用外，也常被用于工业厂房的设备操作平台登高、仓储区域的二层阁楼通行、户外设备塔架的检修通道，金属材质的结构本身具备良好的耐候性，表面做防锈喷涂处理后可直接用于户外环境，无需额外做防腐包覆。设计过程中重点校核了中心立柱的长细比，选用直径114mm、壁厚6mm的无缝钢管作为中心立柱，在3.6米最大安装高度下，立柱的轴向受压稳定性满足2kN/㎡的活荷载要求，单级踏步的端部集中荷载可承受1.5kN的竖向力，完全满足日常人员通行的荷载标准。踏步板表面的防滑纹理采用冲压成型的点状凸起，即使表面有油污或积水也能保持足够的摩擦力，避免通行时滑倒，扶手的边缘全部做了R3的圆角打磨处理，没有尖锐的焊疤或毛刺，手部接触时不会出现划伤风险。

　　不同于传统的木质或混凝土螺旋楼梯，这款全钢结构的螺旋楼梯所有构件均可在工厂预制完成，现场仅需要通过螺栓拼接和少量焊接作业即可完成安装，整体安装周期不超过4小时，后期维护仅需要定期检查连接螺栓的紧固状态和表面涂层的完好度即可，使用寿命可达30年以上。在空间适配性上，整梯的旋转方向可根据现场的开门位置和通行方向调整为左旋或右旋，踏步的数量和总高度可根据实际层高灵活增减，不需要重新开模制作构件，所有零部件均为常规型钢和钢板加工，采购和加工成本较低，适合批量标准化生产，也可根据现场的特殊尺寸需求做定制化调整。
