大轮径越野款电动脚踏滑板车结构设计

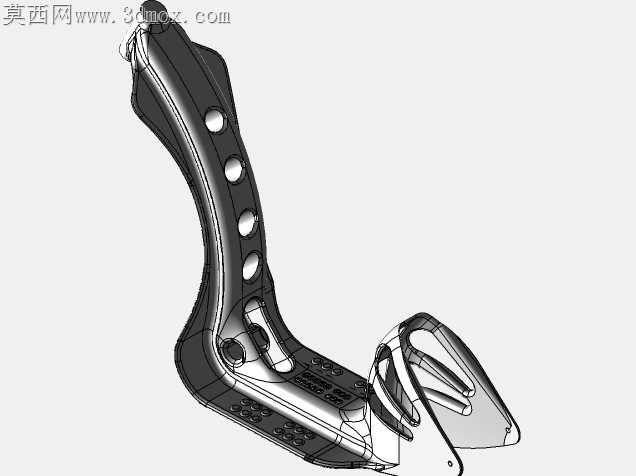

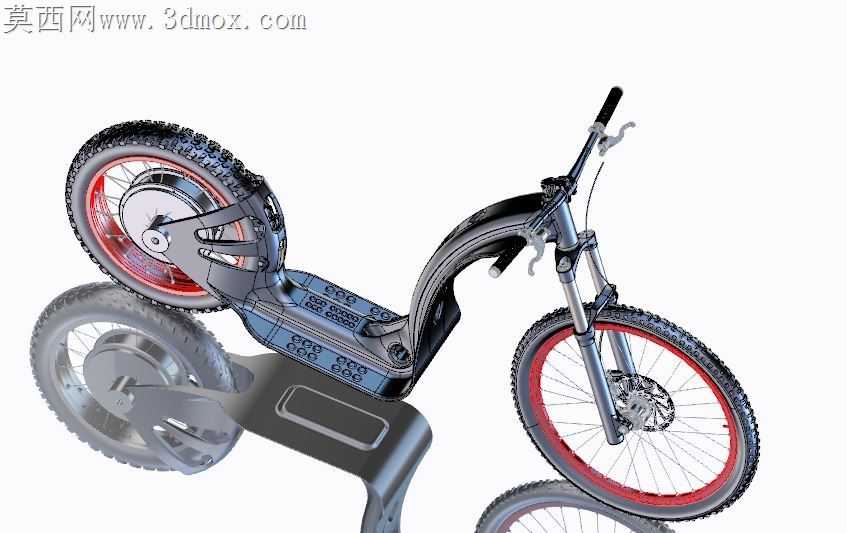

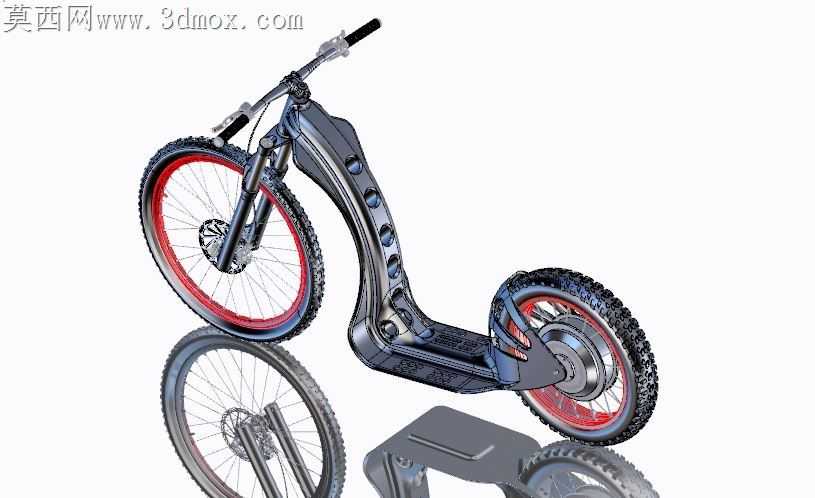

常规城市款滑板车在非铺装路面行驶时，小尺寸轮组极易被碎石、坑洼卡滞，薄壁管状车架在高频颠簸下易出现焊缝疲劳开裂，外露走线还会被树枝剐蹭拉扯留下安全隐患。这款大轮径越野滑板车在结构优化阶段，直接放弃了传统滑板车的分体式管架拼接方案，采用一体化压铸成型的主承载梁，梁体侧面开出的等距减重孔并非单纯装饰，每处开孔的边缘都做了3mm的翻边强化处理，在整体重量降低17%的前提下，主车架的垂直抗冲击载荷比同规格管架提升了42%，完全能覆盖越野场景下的跳跃冲击载荷。前叉直接沿用了山地车的油簧减震结构匹配20寸轮组，没有为了压缩成本缩小叉脚开档尺寸，轮组安装位预留了0.2mm的轴向装配公差，既保证快拆结构的拆装便利性，又不会在高速颠簸时出现轮组晃量。前后轮都采用了线拉碟刹配置，碟刹安装座直接和车架、叉脚一体铸造成型，省去了后期焊接安装座的校正工序，不会出现焊接变形导致的碟片蹭刹问题，刹车卡钳的安装位预留了0.15mm的调节余量，装配时不用额外打磨垫片就能快速对齐碟片间隙。后轮直接将驱动电机集成在轮毂内部，没有采用外挂式电机加链条传动的方案，既避免了越野场景下泥沙卡滞链条的故障，也让整车重心更贴近地面，过弯时的侧倾稳定性明显提升。车架内部预留了封闭的走线空腔，刹车线管、电机线缆全部从梁体内部穿行，外部没有多余的外露线束，既避免了户外行驶时的剐蹭损伤，也让整车外观更简洁流畅。踏板区域的表面做了内凹的防滑纹理，纹理深度控制在1.2mm，既不会因为纹理过深积留泥沙，也能保证雨天骑行时鞋底的摩擦力足够。轮组采用了红圈强化车圈搭配粗齿越野轮胎，胎纹深度达到4mm，在泥土、碎石路面的抓地力比城市光面胎提升60%以上，车圈的辐条采用了交叉编法，每根辐条的张力都控制在120N-140N区间，能承受越野时的侧向冲击力，不会出现辐条松脱变形的问题。车把位置的把套采用了防滑橡胶材质，刹把角度预留了15度的调节空间，不同身高的使用者都能找到舒适的握持角度，把立位置没有多余的加高结构，直接和前叉舵管刚性连接，转向时的虚位控制在0.5度以内，越野转向时的操控响应足够精准。
