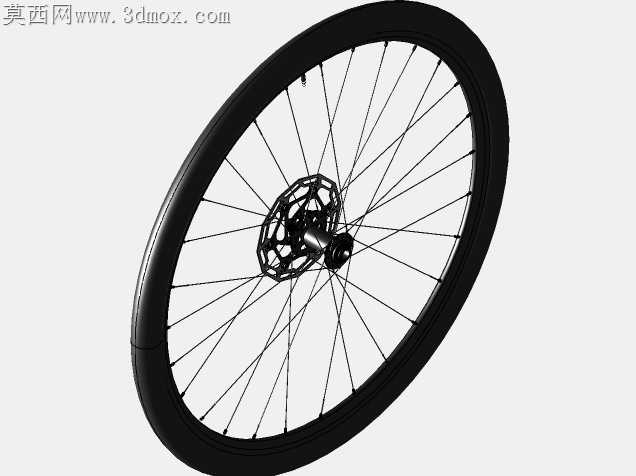

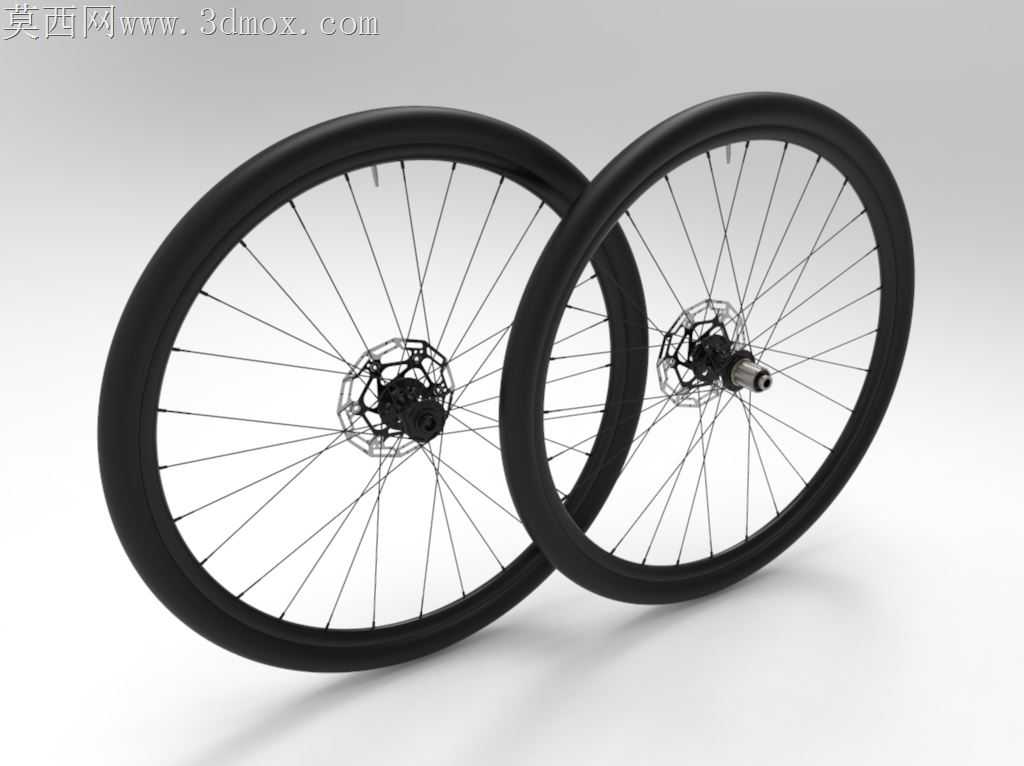

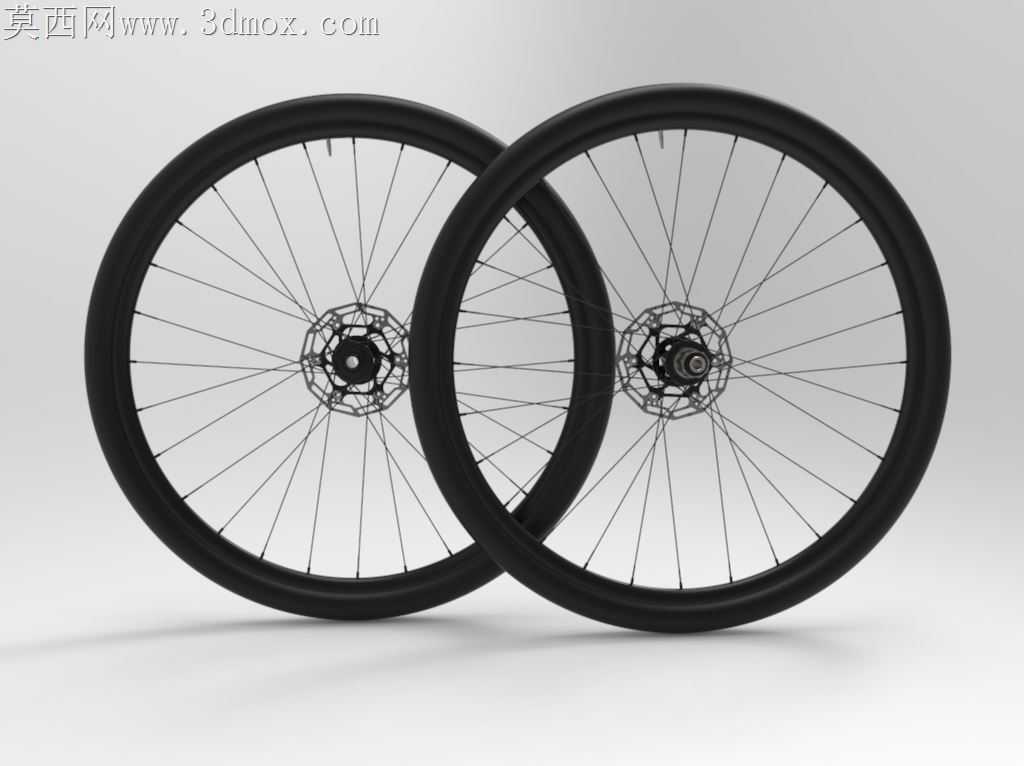

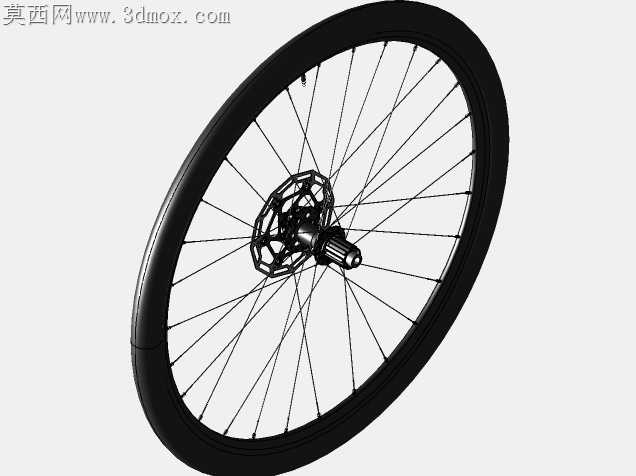

28-29英寸竞赛级自行车碟刹轮组结构设计

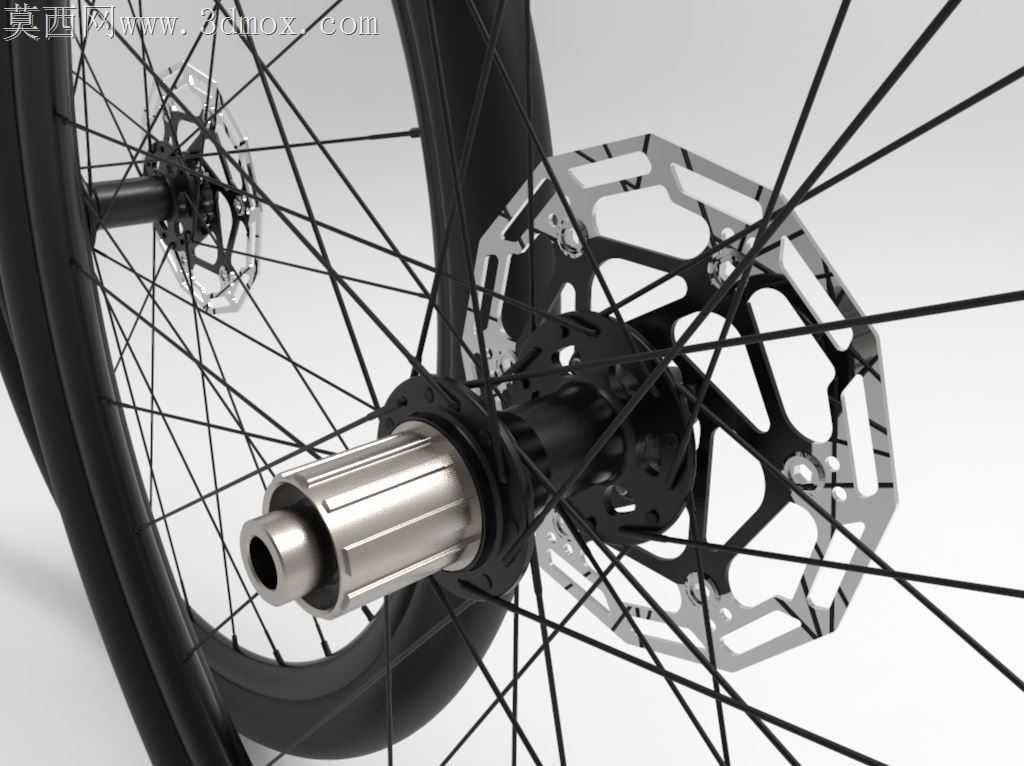

公路越野轮组在烂路颠簸工况下，最常出现的失效点从来不是圈体开裂，而是花鼓法兰与辐条衔接处的应力集中——尤其是桶轴规格碟刹轮，单侧制动带来的扭转力矩会让驱动侧辐条张力波动幅度远超圈刹版本，不少市售成品轮在连续下坡制动后，会出现非驱动侧辐条松动、轮组偏摆超标的问题。这套轮组在法兰盘位置做了变厚度过渡处理，没有采用常见的等厚切削法兰，而是在辐条孔位周边做了0.8mm的局部加厚，孔口边缘做了R1.2的圆弧倒钝，避免辐条弯头在受拉时被硬边切割出现应力断裂。轮辋部分采用了偏心圈设计，胎槽中心向非驱动侧偏移2.3mm，抵消碟刹花鼓两侧法兰距不对称带来的辐条张力差，不用刻意拉高驱动侧辐条张力就能让两侧张力差控制在15%以内，既减少了编圈时的张力调整难度，也能降低长期使用后轮组偏摆的概率。桶轴端盖与花鼓主体的配合采用了H7/p6的过渡配合，端盖内侧设计了一圈0.3mm的凸台，卡入花鼓主体的环形凹槽内，避免拆装轮组时端盖脱落遗失，碟刹安装座的平面度控制在0.05mm以内，安装面与花鼓轴心的垂直度公差不超过0.02mm，防止刹车时出现碟片蹭刹的异响。辐条采用了交叉编法，驱动侧辐条采用2交叉，非驱动侧采用3交叉，平衡驱动侧的扭转刚性与非驱动侧的侧向支撑性，辐条帽与轮辋孔的配合处预留了0.2mm的活动间隙，允许辐条在受冲击时产生微小的角度偏转，避免硬连接带来的辐条根部疲劳断裂。轮胎安装位的胎唇卡槽深度设计为2.8mm，既兼容真空胎的安装密封需求，也能在使用开口胎时避免低胎压下胎唇脱圈，轮辋外侧的刹车边（虽然是碟刹轮但预留了圈刹兼容位）做了硬质阳极氧化处理，表面粗糙度控制在Ra1.6，就算临时搭配圈刹夹器使用也能获得足够的制动力，不会出现刹车打滑的问题。花鼓内部的轴承位采用了阶梯式设计，外侧轴承比内侧轴承大一个型号，提升轴芯的抗弯能力，在轮组受到侧向冲击时，轴芯的形变量比等径轴承设计减少27%，不会出现轴芯弯曲导致轮组转动卡滞的问题。
