槽型光电式电机转速检测传感模块

在小型自动化输送线、桌面级CNC进给轴、3D打印机挤出机构、智能小车底盘这类对转速反馈精度要求不算极高，但对安装空间、成本控制较为敏感的场景里，这类基于LM393比较器搭建的槽型光电速度传感器是应用频次很高的检测元件。它的核心检测逻辑是靠槽体两侧的红外发射与接收对管形成通断光路，当被测轴上加装的光栅码盘、挡光叶片从槽口间隙穿过时，光路被周期性遮挡，接收端输出的变化电平经板载LM393芯片做阈值比较、波形整形后，就能输出可直接被主控IO口采集的方波脉冲信号，主控端通过统计单位时间内的脉冲数量，结合码盘的栅格参数就能换算出转轴的实时转速，也可拓展用于位置零点检测、行程限位判断等场景。

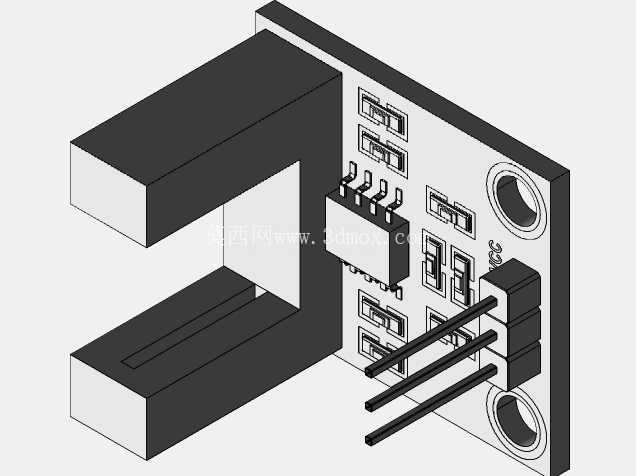

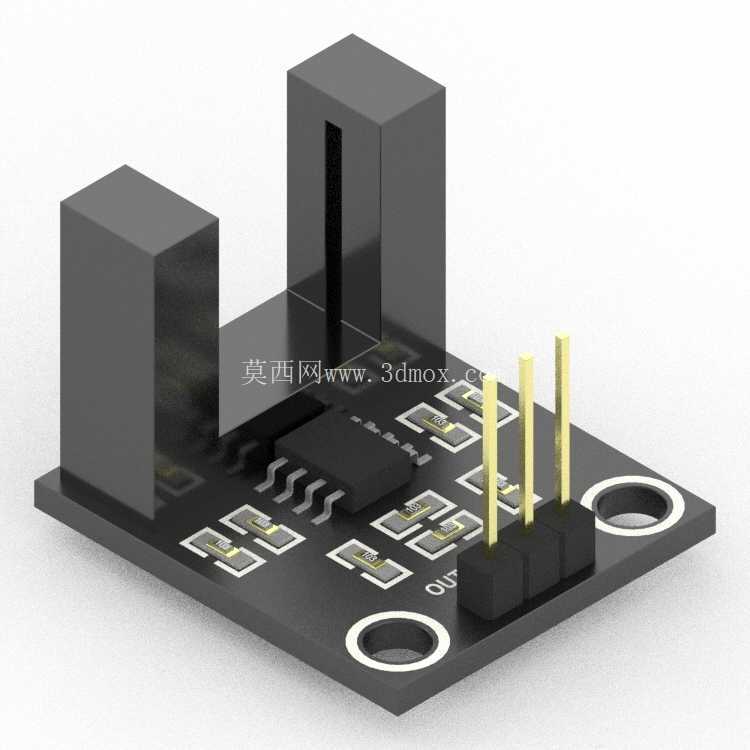

从结构设计层面看，整个模块采用PCB作为安装基体，所有电子元器件都采用表面贴装工艺排布在黑色阻焊的板面上，槽型的光电对管通过两个立式的黑色塑料支撑座架高，刚好让检测槽的中心高度匹配常规小型电机轴、传动轴的安装高度，避免额外加装转接支架带来的装配误差。板端预留了三个直插式排针作为电气接口，分别对应电源正、信号输出、电源地三个引脚，排针采用标准2.54mm间距，既可以直接插在面包板上做原型验证，也可以通过杜邦线连接到各类控制板，适配绝大多数开源硬件、小型PLC的接口电平要求。PCB板的两个对角位置设计了标准的圆形安装孔，安装孔周边做了露铜处理，既可以用M3螺丝直接固定在设备的安装平面上，也可以配合铜柱做架高安装，安装孔的中心距经过标准化设计，能兼容市面上多数小型传感模块的安装孔位，替换旧件时不需要重新在安装板上打孔。

建模过程中需要重点关注几个装配边界尺寸：首先是槽型光电的槽宽与槽深参数，这直接决定了配套挡光片的最大厚度、插入深度，要是挡光片厚度超过槽宽，运行中会蹭到槽壁造成机械磨损，要是插入深度不够，会出现光路遮挡不完全、输出信号杂波多的问题；其次是排针的伸出高度与位置，这个尺寸会影响模块与外接排线的装配干涉情况，要是排针位置距离安装板边缘太近，插上线材后可能会和周边的结构件产生磕碰；还有安装孔的孔径与沉头深度，要匹配常用的M3圆柱头螺丝的头部尺寸，保证螺丝锁紧后头部不会突出板面蹭到周边的电子元件。板上的LM393芯片、贴片电阻电容的排布都做了避让设计，核心的比较器芯片放在距离光电对管较近的位置，缩短模拟信号的走线长度，减少外界电磁干扰对采样信号的影响，板上预留的电位器位置可以调节比较器的触发阈值，适配不同透光率的挡光片、不同环境光强度下的检测需求，建模时要给电位器的调节旋钮留出足够的操作空间，避免模块安装后无法用螺丝刀调整阈值。

实际选型使用时，这类传感器不需要额外搭建复杂的信号调理电路，模块本身已经把比较电路、输出限流电路都集成在板上，供电范围覆盖常用的3.3V到5V直流电压，和绝大多数嵌入式控制板的电平直接兼容，输出的方波信号边沿陡峭，不需要额外做滤波处理就能被主控直接采集。和霍尔式转速传感器相比，它不需要在被测轴上加装磁钢，靠挡光片就能触发，适合非接触式的转速检测场景，不会给转轴增加额外的负载；和编码器相比，它的结构更简单、成本更低，虽然分辨率比不上高精度编码器，但对于普通的转速闭环、转速显示类场景完全够用。建模时还原了板上所有元件的实际高度差，包括立式光电座的高度、排针的长度、贴片元件的厚度，导入装配体后可以直接做干涉检查，提前排查安装时可能出现的结构冲突，比如槽口位置和转轴的同轴度偏差、排针和周边结构件的间隙、安装螺丝的长度适配等问题，能有效减少实物打样时的装配问题。
