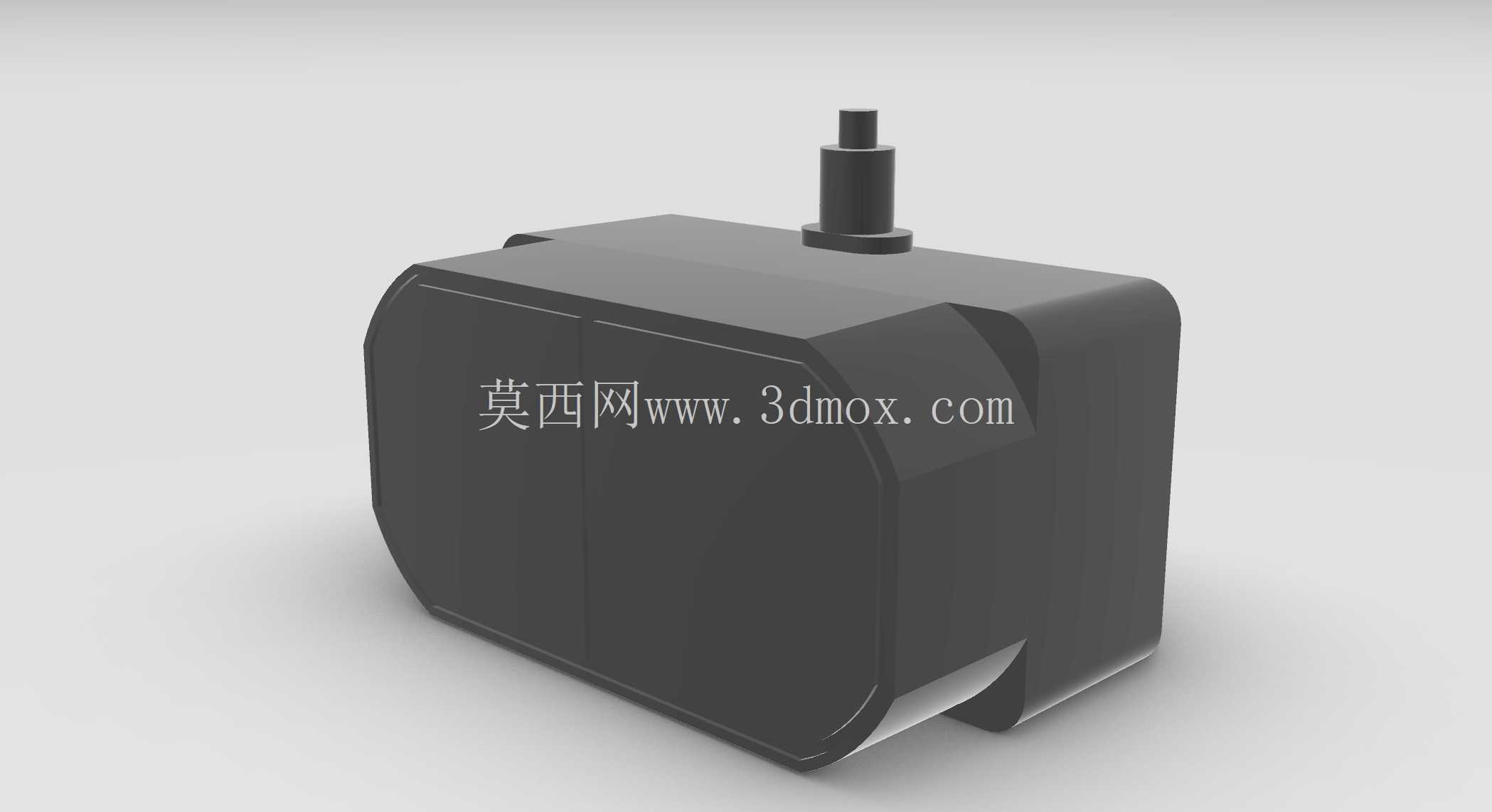

北醒TF Mini Plus激光雷达模块结构设计

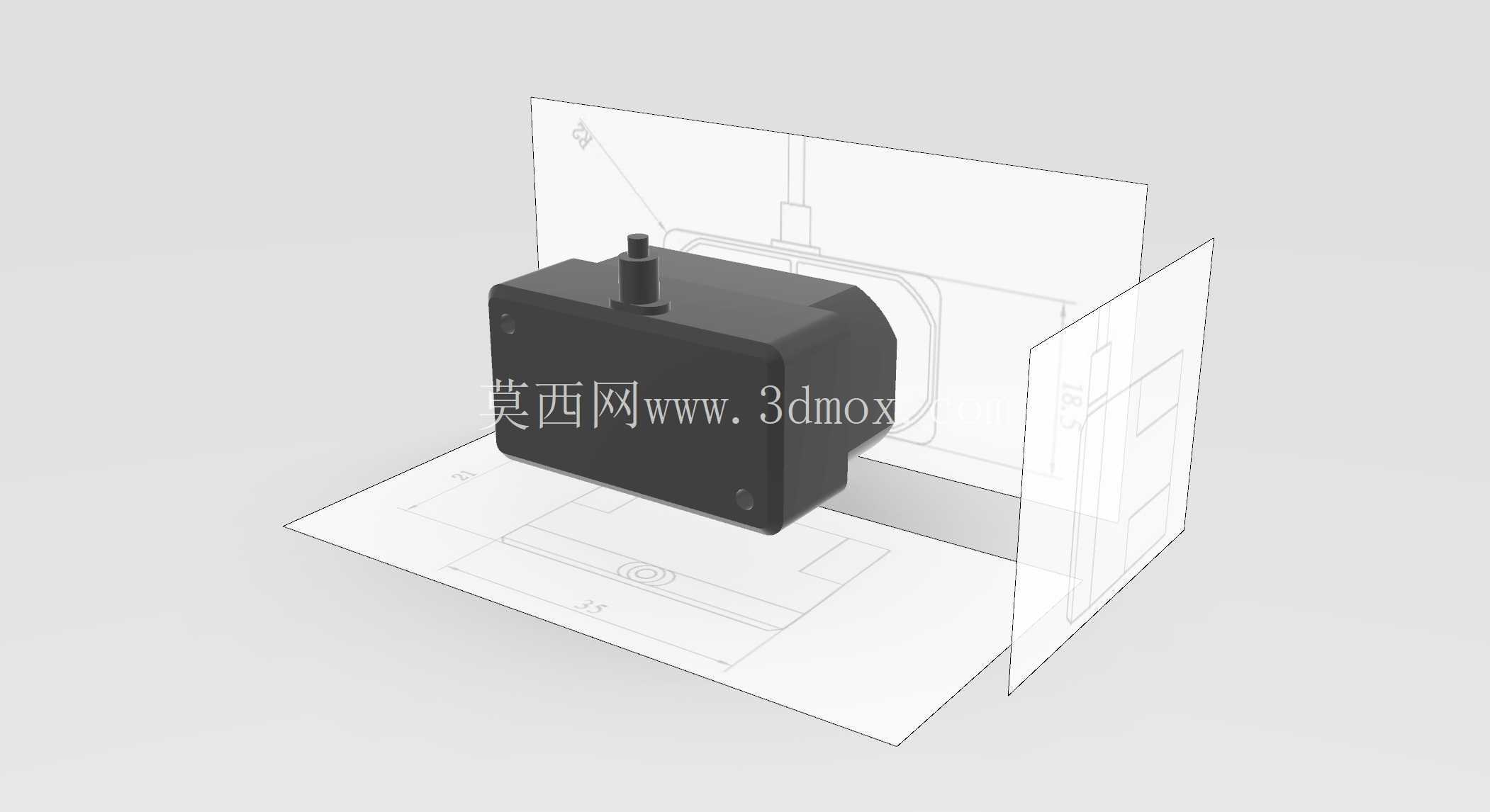

在做小型智能装备的测距单元选型时，TF Mini Plus这类微型激光雷达是绕不开的选项，这次建模完全对照公开的产品手册尺寸，结合实物外观的叠加草图做了结构还原，所有外形公差控制在手册标注的±0.25mm范围内，能直接用于设备装配的干涉校验、安装位预留仿真。从实际应用场景来看，这类微型激光雷达的适配面非常广，小型服务机器人的近距避障、AGV小车的沿边行走测距、无人机的低空定高、智能门禁的人体存在检测、甚至是自动售货机的货品掉落检测都能用到，相比超声测距模块，它的抗光干扰能力更强，测距精度不会受被测物表面材质、颜色的过度影响，响应速度也能满足移动装备的实时性要求。

从功能特性来看，这个模块采用ToF测距原理，有效测距覆盖0.1m到12m的区间，测距频率可以根据实际工况调整，输出接口兼容常用的串口与I2C，能直接对接多数通用控制板，不需要额外做信号转换电路。模块本身集成了发射、接收、信号处理三个核心单元，不需要外部额外搭配处理电路，供电只需要常规5V直流，功耗控制在毫瓦级，适合电池供电的便携类智能设备使用。

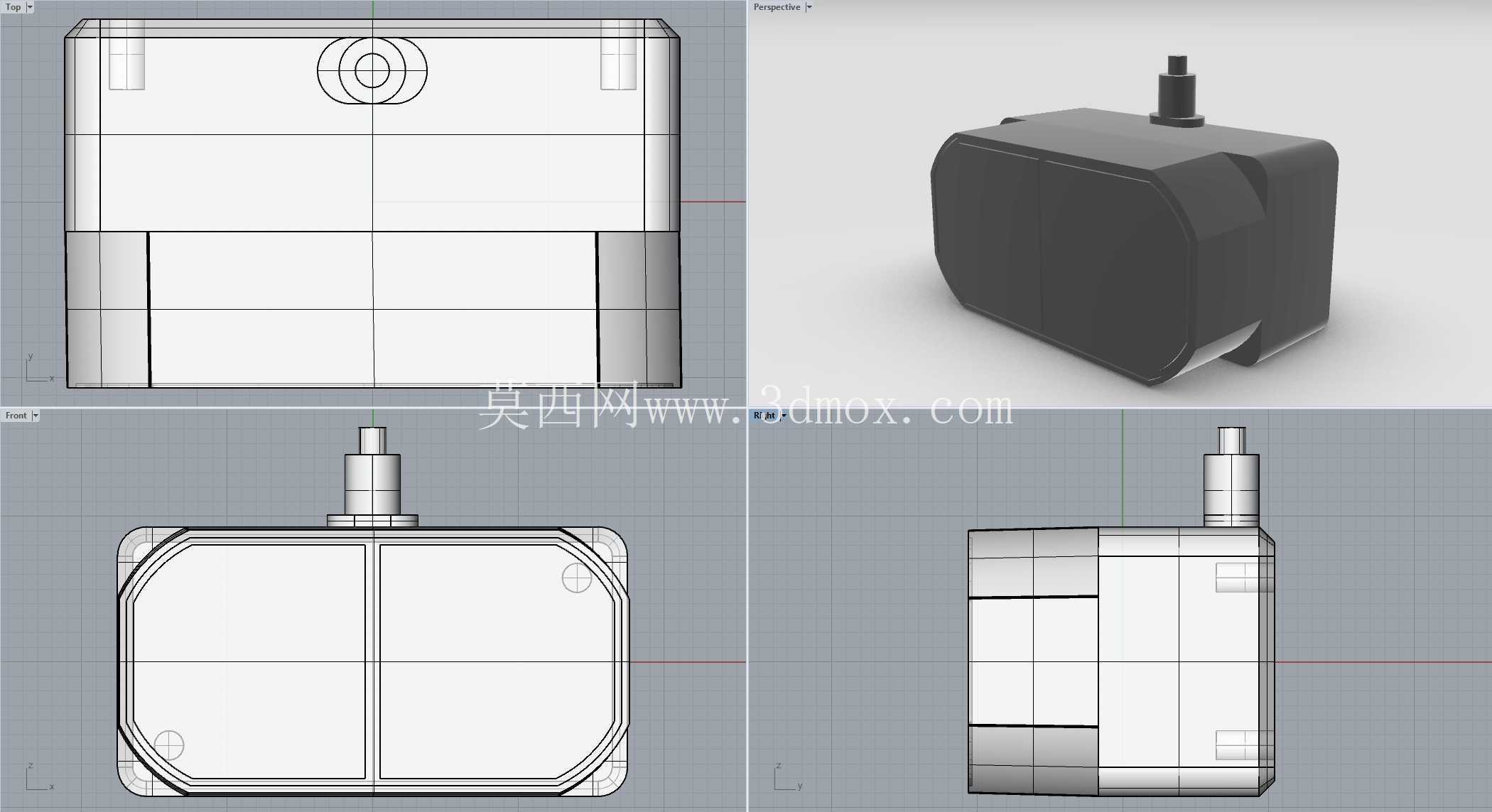

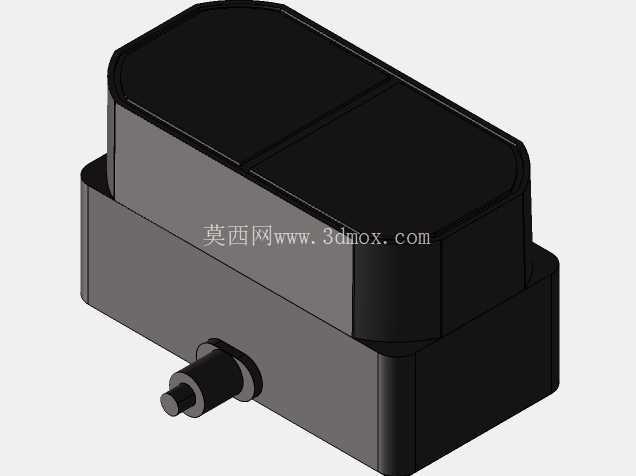

建模过程中首先确定的是安装边界，模块主体是带切角的近似长方体结构，顶部突出的是激光发射接收的光学镜头座，这个部分是整个模块的最高凸起，做安装位设计时必须预留足够的光学窗口空间，不能有结构件遮挡镜头的视场角，它的视场角是水平与垂直方向都有固定角度，安装时如果有前置的透明保护罩，还要考虑透明材质的透光率对测距精度的影响，尽量选用高透的PC或者亚克力材质，避免光线折射带来的测距偏差。模块底部预留了标准的安装孔位，孔位间距完全按照手册尺寸还原，适合用M2的螺丝直接固定在设备的安装支架上，也可以搭配配套的转接板固定在铝型材或者PCB安装柱上。

做结构设计时要注意，模块的接线端位于尾部，布线时要预留足够的线材弯折空间，避免线材过度弯折拉扯接口，同时模块本身的外壳是塑料材质，安装时螺丝的锁附扭力不能过大，否则容易造成外壳开裂或者内部PCB板变形，影响光学组件的对准精度。另外这个模块的工作温度范围覆盖常规工业场景的温区，不需要额外做散热结构设计，外壳本身的结构就能满足日常工作的散热需求，只要安装时不要把模块紧贴在大功率发热器件旁边，避免高温加速内部电子元件老化即可。

在做设备整体布局时，要尽量把这个雷达模块安装在设备的外围无遮挡位置，避免设备自身的结构件进入雷达的盲区分界处，造成误触发避障信号。如果是多台雷达同时在小空间内使用，还要注意调整各台雷达的安装角度与测距频率，避免互相之间的激光信号串扰，造成测距数值跳变。建模时还原了外壳所有的外观细节，包括侧面的脱模斜度、边角的圆弧过渡、镜头座的台阶结构，这些细节在做装配仿真时能准确校验和周边结构件的间隙，避免实际装配时出现干涉问题。对于做智能装备原型开发的结构工程师来说，这个模型可以直接导入装配体，快速完成测距单元的布局，不需要自己再对照手册逐点测量建模，能大幅缩短前期方案设计的周期，同时所有尺寸都经过校验，和实物的匹配度足够支撑结构设计阶段的所有仿真需求，不需要担心尺寸偏差带来的后期改模问题。
