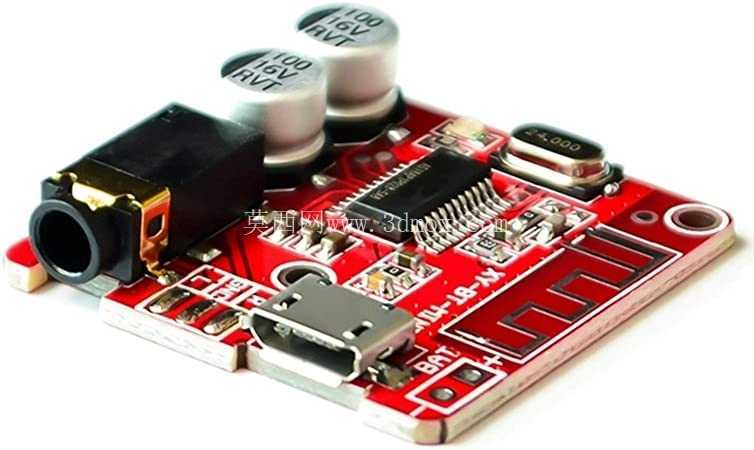

HW-770迷你蓝牙通讯传输模块结构

　　做这个模块的结构设计时，首先要考虑的是PCB板的元器件排布避让，板载的蓝牙芯片、晶振、贴片电容电阻、接口焊盘都要在壳体内部预留足够的安全间隙，不能出现结构件压碰元器件导致短路的问题，同时还要兼顾信号穿透性，壳体不能采用全金属屏蔽材质，避免遮挡蓝牙射频信号，影响传输距离与连接稳定性。从安装边界来看，这类迷你模块的外形尺寸控制得非常紧凑，整体长宽都在厘米级，厚度也控制得很薄，不管是直接焊接在主控电路板上，还是通过排针插接固定，都不会占用太多整机内部空间，很适合用在内部空间局促的小型智能设备里，比如穿戴式小装置、桌面迷你智能摆件、小型无线传感节点这类对安装体积要求严苛的场景。在嵌入式硬件开发、小型智能设备改装的场景里，这类迷你蓝牙模块是很常见的无线通讯载体，不少做智能小车、桌面小型物联网装置、便携音频改装的结构工程师，在做整机布局时都会优先选用这类小体积的通讯单元。从实际使用的角度看，它的核心作用是在短距离范围内实现设备与主控端、设备与设备之间的无线数据透传，替代传统的串口有线连接，省去布线的麻烦，同时能让终端设备摆脱线缆束缚，适配更多移动使用的场景。

　　设计过程中还要考虑接口的通用性，模块边缘预留的焊盘要匹配常用的串口通讯引脚定义，让硬件工程师在做接线时不用额外做引脚转接，能直接对应VCC、GND、TX、RX这些常用功能引脚，减少整机布线的复杂度。另外结构上还要考虑安装固定的便利性，模块板上预留的固定孔位要适配常用的M2小螺丝，也可以支持背胶粘贴固定，两种固定方式能适配不同的整机安装环境，不管是有螺丝柱的塑料壳体内部，还是没有预留固定位的DIY改装场景，都能找到合适的固定方案。

　　从功能特性上来说，这类模块的工作电压范围覆盖常用的3.3V到5V区间，能兼容市面上绝大多数单片机主控板的供电电平，不用额外做电平转换电路，降低了外围电路的设计复杂度，实际使用时的配对流程也很简便，不需要复杂的协议配置，上电后就能被主设备搜索连接，快速进入数据传输状态。在做三维结构建模的时候，要精准还原每一个贴片元件的高度位置，特别是板载的状态指示灯位置，要在对应的壳体位置预留透光孔，让设备运行时的工作状态能直观被观察到，方便调试阶段快速判断模块的工作状态；同时天线区域的结构要做掏空处理，或者采用薄壁塑料设计，尽可能减少对射频信号的衰减，保证在空旷环境下能达到标称的有效传输距离。

　　还要考虑生产装配的便利性，模块的壳体如果是上下扣合结构，要设计合理的卡扣位置，不需要额外打螺丝就能完成壳体装配，提升批量生产时的装配效率，同时卡扣的扣合力度要合适，既要保证日常使用时不会轻易松脱，也要方便后期维修时能顺利拆开壳体，不会撬坏壳体结构。在实际选型适配的时候，结构工程师需要提前把这个模块的三维模型导入到整机装配文件里，做干涉检查，确认模块安装后和周边的电池、主控板、结构支撑筋之间不会有位置冲突，同时要预留出焊接或者插拔操作的手部操作空间，避免生产装配时因为空间不足导致操作困难，还要注意模块的安装位置要尽量远离板载的大电流元器件，比如电机驱动芯片、功率电感这类会产生电磁干扰的元件，减少电磁干扰对蓝牙信号传输稳定性的影响。
