17mm自对准法兰型带座滚珠轴承结构

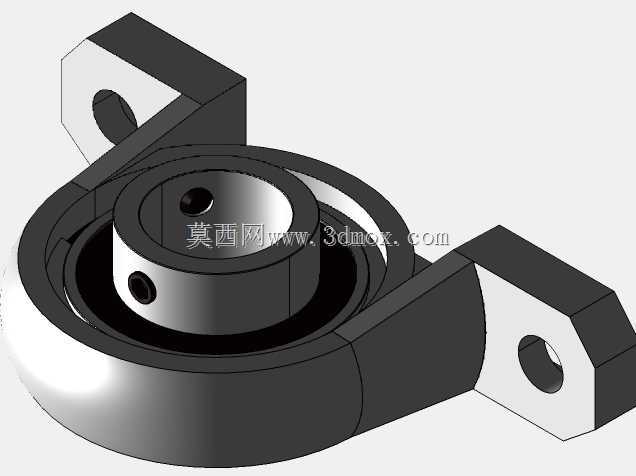

　　在轻载传动系统的布局设计中，这类带法兰安装座的滚珠轴承是非常常见的支撑部件，尤其适合安装空间紧凑、对轴系对中精度容错有要求的场景。从结构上看，该部件将冲压成型的法兰轴承座与内嵌的深沟滚珠轴承整合为一体，轴承内径为17mm，适配直径17mm的光轴作为转动支撑件。法兰座采用菱形带双安装孔的结构设计，两个安装孔对称分布在轴承中心的两侧，安装时无需额外加工轴承座安装沉台，直接通过螺栓穿过安装孔即可将整个轴承组件固定在设备的安装面板或型材立面上，相比立式带座轴承，这种法兰型结构的轴向安装尺寸更短，能够有效节省设备内部的轴向排布空间。

　　内嵌的滚珠轴承采用标准深沟球结构，内圈与轴过盈配合实现周向固定，外圈与轴承座的安装腔紧密配合，轴承自带的密封结构可以阻挡外界粉尘、碎屑进入滚道内部，维持润滑脂的工作性能，延长部件的维护周期。自对准的结构特性是这类轴承的核心优势，在实际设备装配过程中，两根对接的轴很难做到完全的同轴度，或是设备运行过程中机架产生轻微形变、轴受载出现小幅挠曲时，轴承内圈可以相对外圈产生微小的角度偏转，不会出现滚珠卡滞、运转阻力骤增的情况，能够有效补偿轴系的安装误差与形变位移，降低轴系对加工装配精度的严苛要求，减少装配环节的调校工作量。

　　从实际应用场景来看，这类小尺寸法兰带座轴承广泛用在小型自动化输送线的从动辊支撑、桌面级3D打印机的传动辊轴支撑、小型包装设备的导辊安装、办公自动化设备的走纸辊支撑、小型机器人关节的辅助支撑等场景，这类场景普遍负载不大，转速处于中低区间，但是对安装便捷性、运转平顺性、容错能力有较高要求。在进行三维建模时，需要重点把控几个关键尺寸边界：首先是轴承内孔的直径公差，要匹配17mm轴的常用配合公差带，保证装配后内圈与轴无相对滑动；其次是法兰安装孔的中心距，要对应常用的安装螺栓规格，预留足够的螺栓穿入间隙，避免安装时螺栓与座体产生干涉；再者是轴承座的整体厚度，也就是轴向安装尺寸，要保证安装后轴承内圈的端面不会与设备安装面板产生摩擦，同时要给轴用挡圈或者轴肩预留足够的定位空间。

　　设计这类轴承座结构时，冲压壳体的壁厚选择需要兼顾结构强度与轻量化要求，壁厚过薄会导致安装螺栓锁紧时座体产生形变，挤压轴承外圈导致轴承卡滞，壁厚过厚则会增加不必要的材料成本与整体重量。轴承座的安装腔与轴承外圈的配合公差选择也十分关键，过盈量过大会导致装配时压装困难，甚至压坏轴承外圈，过盈量不足则会导致轴承外圈在座体内出现跑圈现象，长期运转后磨损座体内腔，导致整个支撑组件失效。另外，法兰安装面的平面度也需要控制在合理范围内，如果安装面翘曲，螺栓锁紧后会导致轴承座产生形变，直接影响轴承的旋转精度，甚至出现运转异响、提前失效的问题。

　　在轴系设计选型时，选用这类带座法兰轴承可以大幅简化设计流程，不需要单独设计轴承座的加工图纸，不需要额外考虑轴承的外圈固定、密封等结构细节，直接选用标准组件即可完成支撑结构的设计，能够有效缩短设备的研发周期。同时这类标准化组件的互换性较好，后期设备维护时不需要对安装位进行二次加工，直接替换同规格的组件即可完成维修，降低设备的后期维护成本。在三维装配过程中，需要注意轴承的载荷方向，这类法兰型轴承主要承受径向载荷，同时可以承受一定大小的轴向载荷，设计时要避免让轴承承受过大的倾覆力矩，否则会导致滚珠局部受载过大，缩短轴承的使用寿命。另外在排布安装位置时，两个支撑轴承的跨距需要根据轴的挠度计算结果确定，跨距过大会导致轴的挠曲变形量超过轴承的自对准补偿范围，依然会出现轴承卡滞的问题。
