透明球形支撑底座结构设计方案

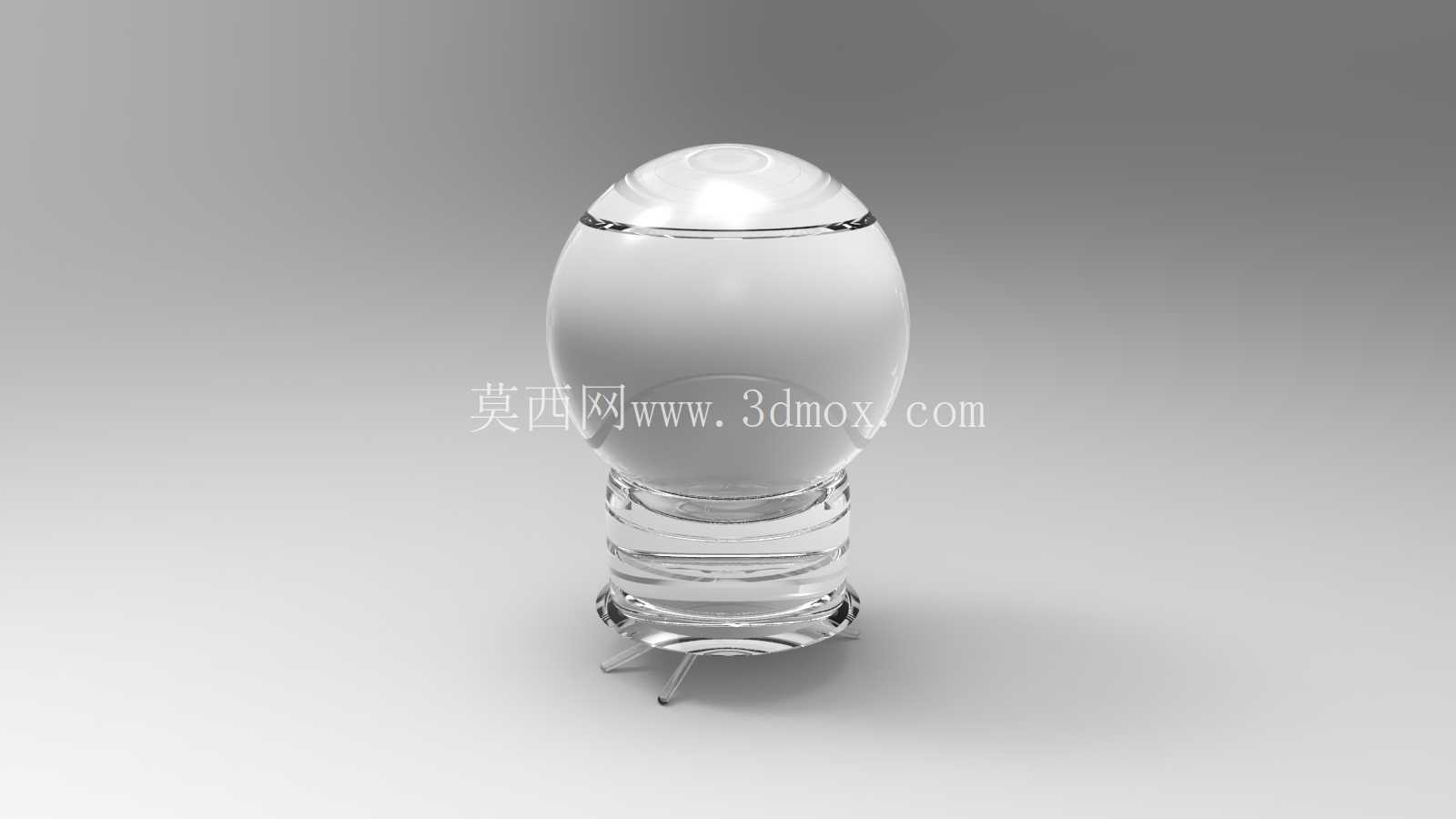

这款球形构件搭配底部支撑座的结构，最初是面向文创展示、小型装饰摆件以及光学演示场景开发的，在实际应用中，既可以作为桌面装饰摆件的主体结构，也能适配小型光学实验的透镜承载需求，部分场景下还可作为香薰容器、水晶工艺摆件的结构原型使用。从功能特性来看，上部的球形主体采用全曲面流线设计，表面做了高透质感的结构处理，光线穿过球体时可形成均匀的折射效果，球体下部与支撑座衔接的位置做了环形收边结构，既保证球体放置时的定位精度，也能避免球体与支撑座硬接触产生的应力集中。底部的支撑座采用分层阶梯式结构，每一层的环形凸边都做了圆角过渡，最下方设置三个均匀分布的支脚，三个支脚的接触点形成稳定的三角支撑面，即使放置在存在轻微倾斜的台面上，也能保证整体结构不发生侧翻，支脚末端做了微小的圆弧收头，不会刮伤放置台面的表层。

在设计思路上，首先确定了球体的曲率半径，保证球面的光学折射效果符合展示需求，球体壁厚做了均匀化处理，整个球面的壁厚偏差控制在0.2mm以内，避免因壁厚不均导致的成型缺陷，尤其是在透明材质成型过程中，均匀壁厚能大幅减少缩水、气泡等问题的出现。球体与支撑座的衔接面采用锥面配合结构，配合锥度设置为1:10，既方便装配时的导向定位，也能保证装配后球体不会发生径向窜动，配合面的粗糙度要求控制在Ra1.6以下，减少装配时的摩擦阻力。支撑座的分层阶梯结构并非单纯的装饰作用，每一层阶梯的高度都经过受力计算，上层阶梯承接球体的下压力，中层阶梯分散传导受力到下层结构，最下层的支脚位置对应受力传导的路径，保证整个支撑结构的受力均匀，不会出现局部应力过大导致的断裂问题。

从外形尺寸与安装边界来看，球体的最大直径控制在80mm，整体装配后的总高度为120mm，三个支脚形成的支撑圆直径为65mm，放置时所需的最小台面尺寸为100mm×100mm即可满足稳定放置需求。支脚的突出高度为3mm，在设计时预留了0.5mm的调整余量，可适配不同平整度的安装台面，若需要固定安装，可在支脚位置预留粘接点位，通过无影胶即可将整个结构固定在展示台面上，不会破坏整体的透明外观效果。在结构细节处理上，球体顶部做了微小的平面处理，平面直径为5mm，既可以避免球体顶部的尖点结构在成型时出现缺陷，也能在需要时在顶部放置小型装饰件或者标识牌。支撑座的内部做了中空结构设计，中空部分的壁厚与外部阶梯的壁厚保持一致，既可以减少材料用量，也能避免实心结构带来的成型收缩问题，中空部分的空间还可以内置小型发光组件，光线透过支撑座和球体向外发散，可实现氛围灯的功能拓展。

在实际生产适配性上，整个结构的曲面都做了脱模斜度处理，球体部分因为是回转体结构，采用旋转脱模的方式即可顺利出模，支撑座的阶梯结构和支脚部分都设置了1度的脱模斜度，不会出现倒扣结构，适配铸造、注塑等多种成型工艺。结构的所有转角位置都做了R0.5以上的圆角处理，避免应力集中的同时，也能减少成型过程中应力残留导致的部件开裂问题。在装配逻辑上，球体与支撑座采用过盈配合加粘接的方式固定，过盈量控制在0.1mm，装配时通过专用工装均匀施压即可完成组装，组装后整体结构的同轴度偏差控制在0.1mm以内，保证外观的对称美感。针对不同的使用场景，还可以在支撑座的中空部分预留走线孔，方便内置电路的布线需求，走线孔设置在其中一个支脚的侧面，位置隐蔽不会破坏整体外观的完整性。
